Manuel de mise en service
3. Ensuite, utiliser un nettoyeur IBC pour virole de 1,25 mm avec l'adaptateur de cloison attaché pour effectuer un
nettoyage final du centre de la virole où se trouve la fibre. Presser ensemble jusqu'à ce qu'un déclic se fasse
entendre et répéter l'opération une fois.
4. Libérer le loquet et ouvrir le capuchon à ressort du connecteur côté appareil de l'analyseur Raman Rxn2. Insérer
complètement le connecteur côté câble dans le connecteur côté appareil et engager le loquet pour le fixer. Les
connecteurs sont polarisés et ne peuvent être insérés que dans un sens. Les vis à tête fendue sur la face des deux
connecteurs doivent être orientées vers l'extérieur.
Figure 7 : Raccordement d'un câble à fibres électro-optiques à un analyseur Raman Rxn2 à quatre voies
5. Répéter l'opération pour chaque sonde.
18

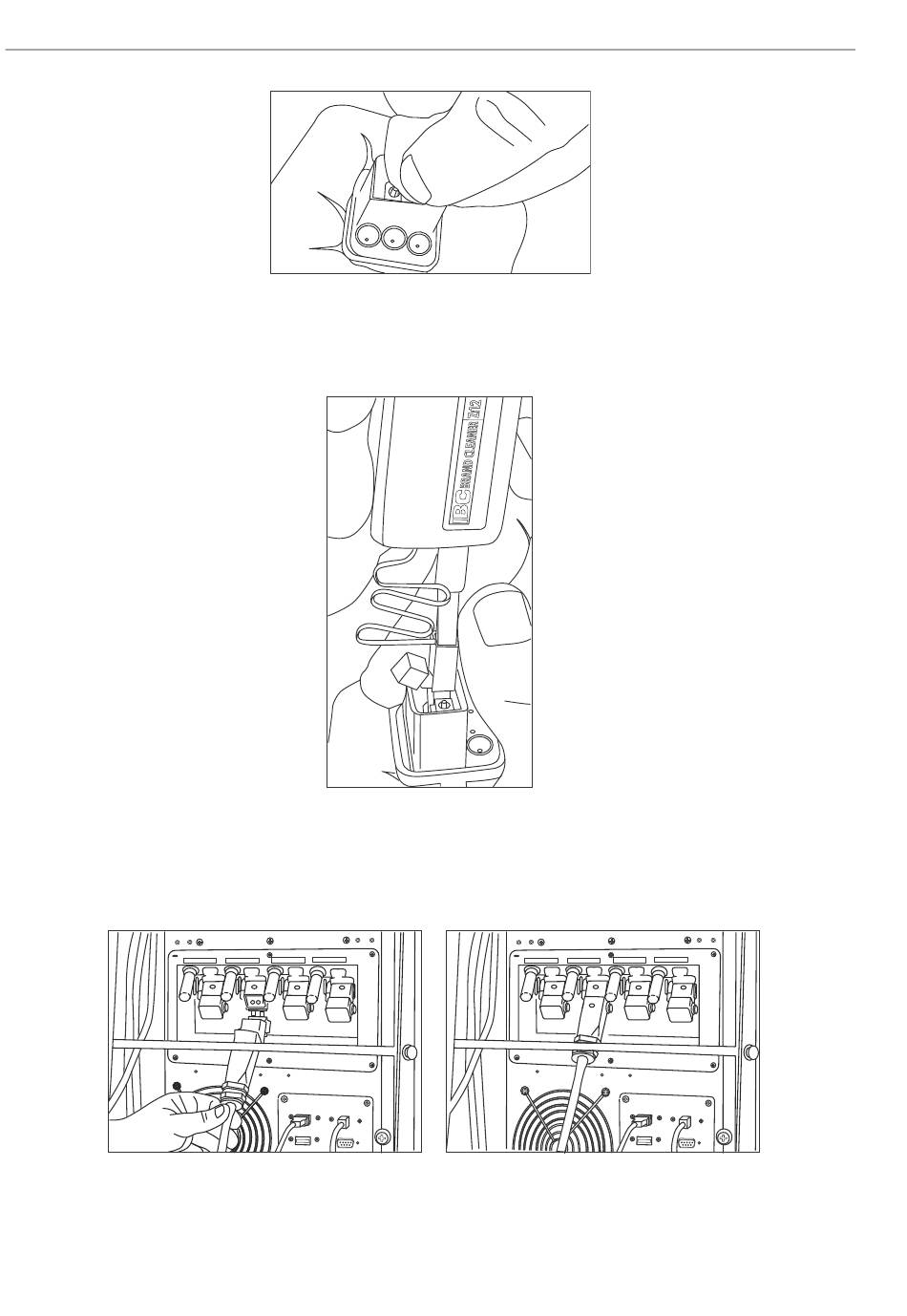

Figure 5 : Nettoyage de la connexion à fibres électro-optiques
Figure 6 : Nettoyage final des extrémités de fibre du connecteur à fibres électro-optiques
A0048442
A0048443
Raman Rxn2
A0048444
