Manuel de mise en service
1
2
3
4

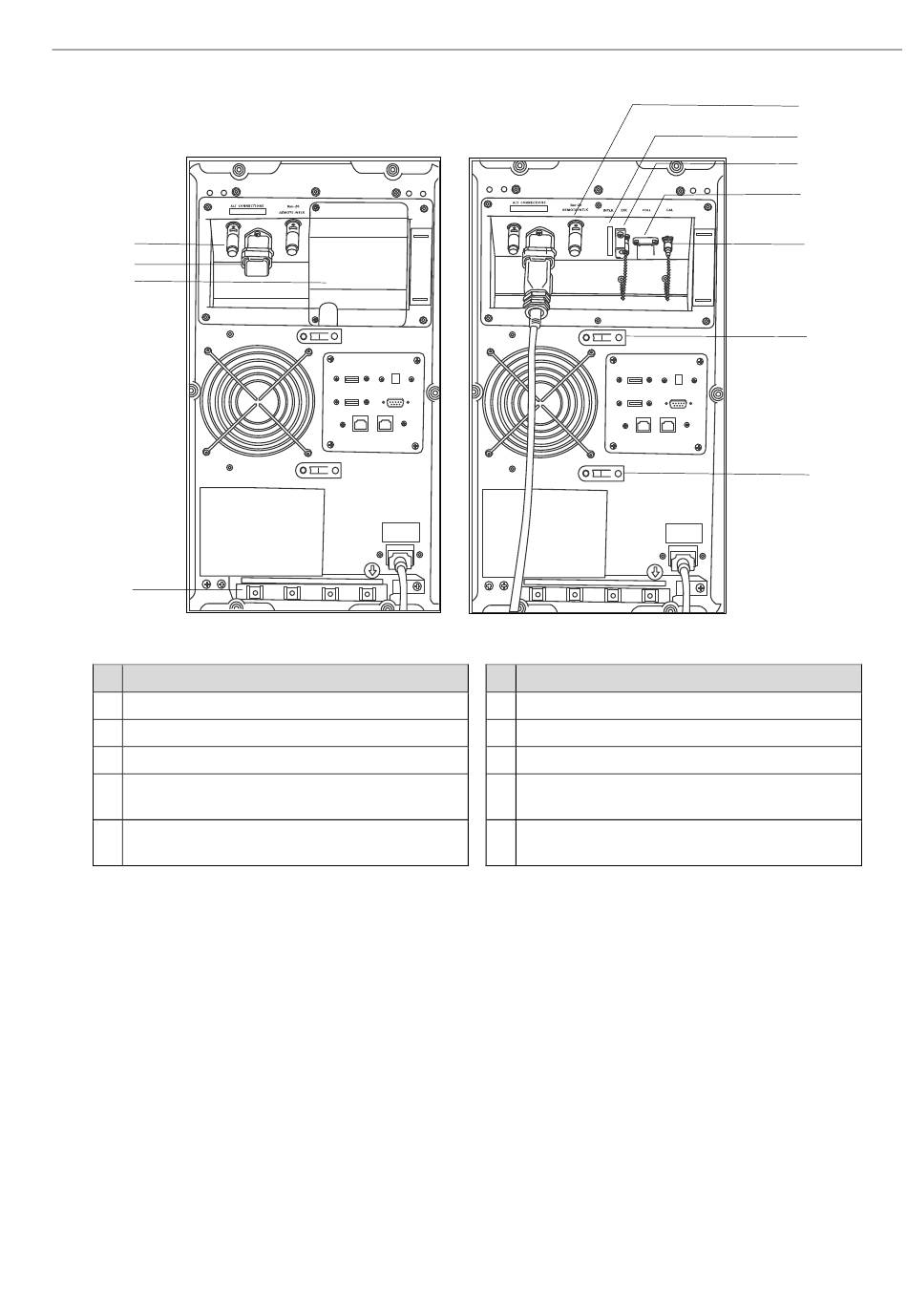

Figure 19 : Panneau arrière du Raman Rxn2 en configuration hybride avec couvercle de voie Rxn-20 en place (à gauche) et retiré (à droite)
# Description
1 Connecteur de verrouillage à distance (voie ALT)
2 Connexion à fibres EO (voie ALT)
3 Couvercle de voie Rxn-20
Décharge de traction du câble à fibres EO
4
(voie ALT)
Connecteur de verrouillage à distance
5
(voie Rxn-20)
7.2.1 Alimentation et mise à la terre
Le Raman Rxn2 est équipé d'une entrée IEC-320 C-14 standard pour l'alimentation électrique à l'arrière de
l'instrument. Tout cordon d'alimentation muni d'une fiche IEC-320 C-13 peut être connecté à l'unité de base.
Le Raman Rxn2 accepte une alimentation AC de 100 à 240 V et 50/60 Hz. Pour les applications US, un cordon
d'alimentation est fourni. Pour les applications non US, l'utilisateur doit fournir un câble d'alimentation conforme
aux normes locales/nationales.
Une borne de mise à la terre fonctionnelle est également prévue à l'arrière de l'instrument pour une mise à la terre
supplémentaire, si nécessaire. La mise à la terre primaire s'effectue par la borne de terre de la fiche d'alimentation
IEC, qui doit être raccordée au système de mise à la terre du bâtiment.
Ne pas placer le Raman Rxn2 de manière à ce qu'il soit difficile de retirer le cordon d'alimentation. N'utiliser que des
câbles d'alimentation de calibre adéquat avec le système Raman Rxn2.
Endress+Hauser
A0048633
# Description
6 Connecteur de verrouillage (voie Rxn-20)
7 Port d'excitation (voie Rxn-20)
8 Port de collecte (voie Rxn-20)
9 Port d'étalonnage (voie Rxn-20)
10 Décharge de traction du câble à fibres (voie Rxn-20)
Raman Rxn2
5
6
7
8
9
10
10
A0048634
27
