Manuel de mise en service Raman Rxn5
1
5.2.4 Pilote d'électrovanne pour les échantillons
ATTENTION
 Les sorties suivantes sont des circuits très basse tension et ne sont pas à sécurité intrinsèque (SI). Ces sorties
doivent être terminées dans un endroit non Ex.
Le Raman Rxn5 est configuré avec un pilote d'électrovanne optionnel pour commander jusqu'à quatre électrovannes
au niveau du système de préparation d'échantillons. Il est possible de commander une électrovanne par flux, dont le
synchronisme est configuré à la commande et réglé en usine. Chaque sortie fournit un courant continu de 24 V à
0,5 A maximum (12 W maximum). La section maximale des fils que les borniers acceptent est de 0,75 mm
(18 AWG). Il incombe à l'installateur d'acheminer les câbles d'alimentation des électrovannes entre les borniers et
les électrovannes de prélèvement en les faisant passer par des presse-étoupe agréés.
5.2.5 Port COM
Le système Raman Rxn5 peut être configuré en usine pour communiquer avec le système numérique de contrôle
commande (SNCC) du client via Modbus sur RS-485. Endress+Hauser fournit la cartographie Modbus. Il incombe à
l'installateur d'acheminer le câble de communication entre l'ordinateur et l'interface SNCC à travers un presse-étoupe
agréé. Le brochage du port COM RS-485 du Raman Rxn5 est indiqué sur les borniers de raccordement et référencé
sur l'étiquette du blindage SI. Voir le manuel Spécifications Modbus Rxn5 pour plus d'informations sur la configu-
ration Modbus.
Endress+Hauser

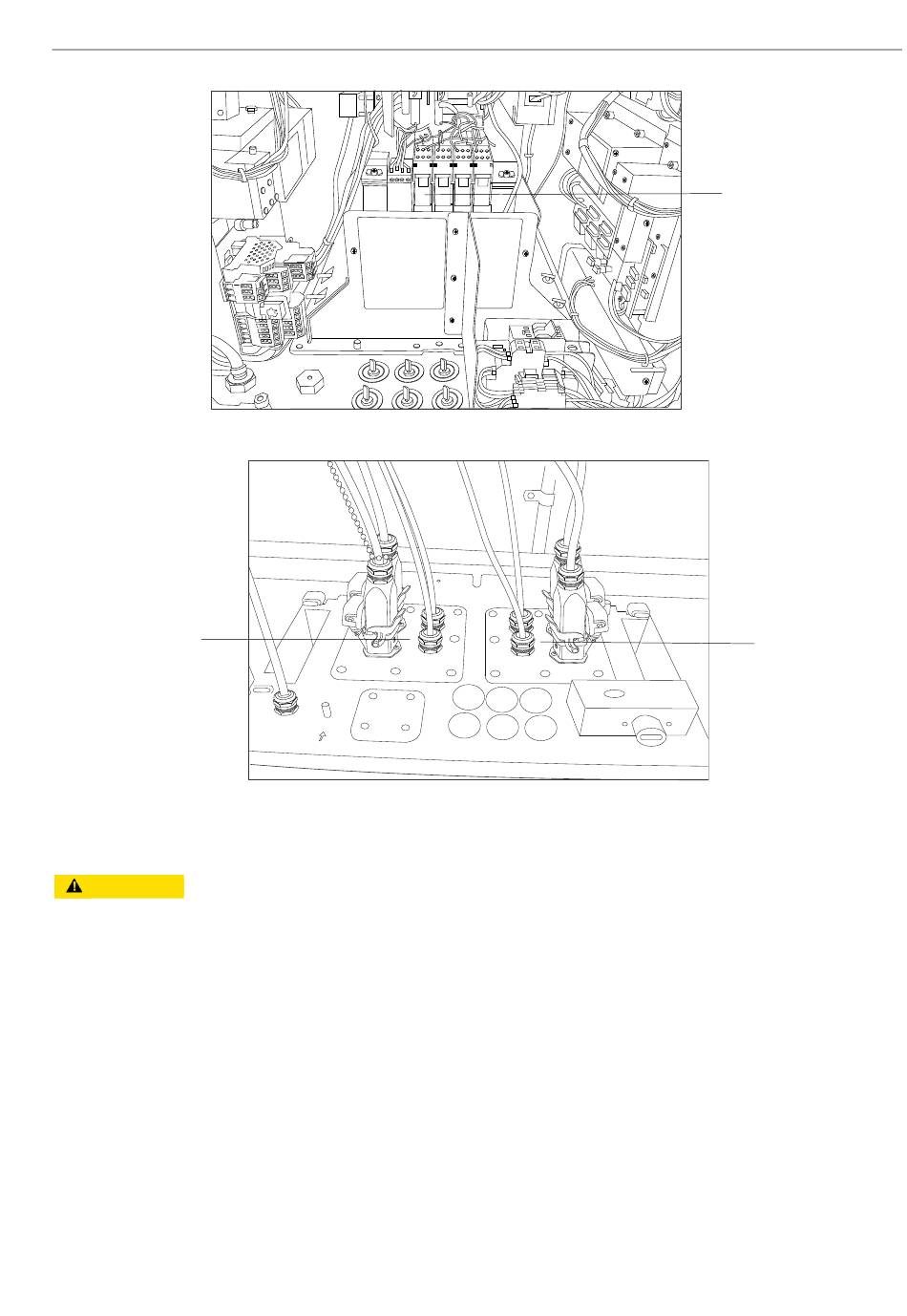

Figure 3. Barrières SI de température et de pression (1)
Figure 4. Presse-étoupe de température et de pression (1)
1
A0050023
1
A0050022
2
17
