Manuel de mise en service Raman Rxn5
A0051043

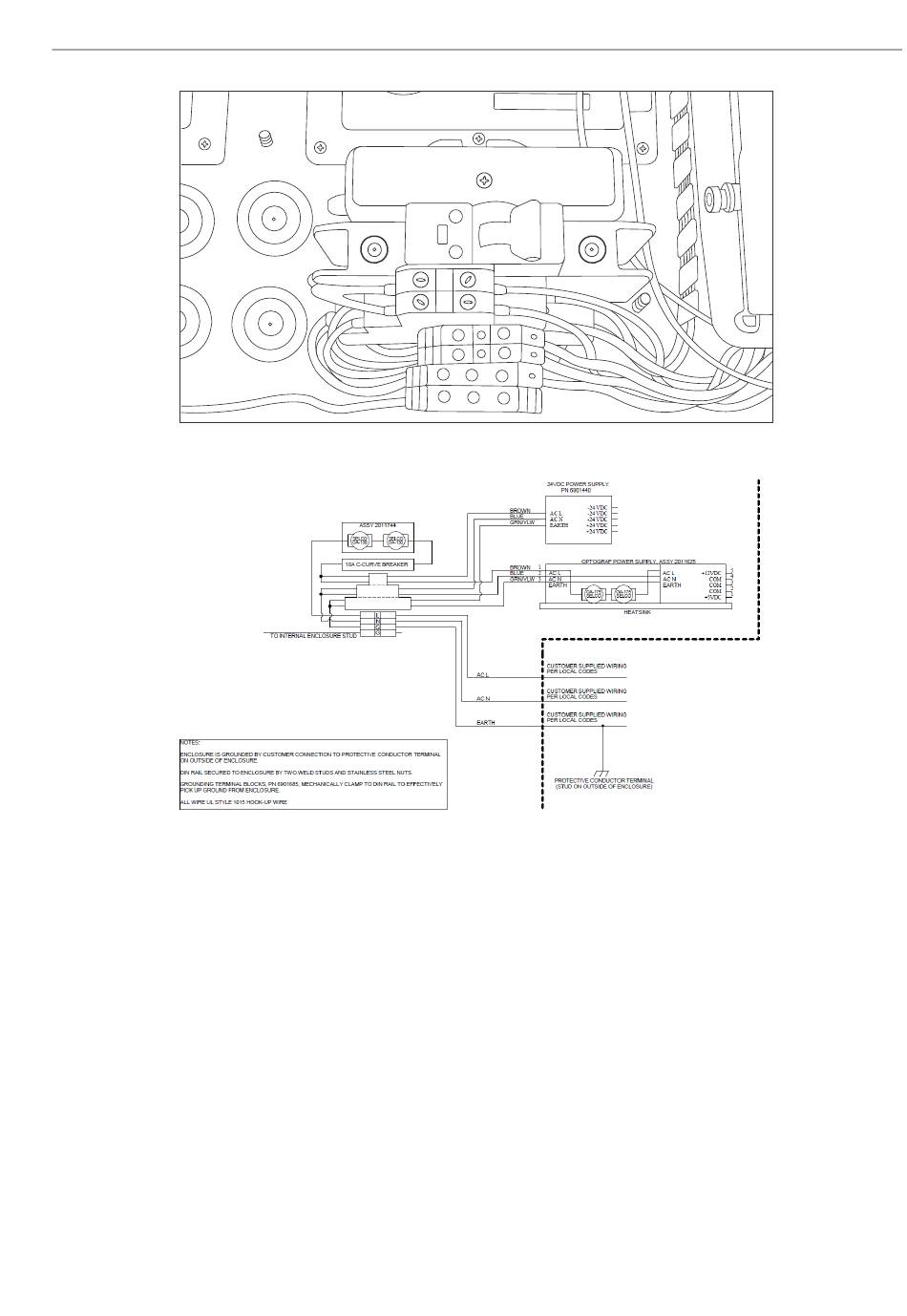

Figure 29. Distribution AC sur rail DIN
A0050032
Figure 30. Schéma de la distribution de l'alimentation AC
6.13

Distribution basse tension de l'alimentation

L'alimentation fournit les tensions 12 V DC et 5 V DC aux principaux sous-systèmes. La sortie basse tension de
l'alimentation est immédiatement introduite dans la carte de circuit imprimé fixée sur le dessus de l'alimentation
électrique. La carte de circuit imprimé distribue ensuite la basse tension aux sous-ensembles. Le système de régu-
lation thermique assure la répartition du courant vers les éléments clés en fonction des conditions ambiantes. Voir
Régulation thermique →  pour plus de détails.
Endress+Hauser 37
