5.2.6

Ports Ethernet

Deux ports Ethernet sont fournis. Le Raman Rxn5 peut également communiquer avec le SNCC du client via Modbus
sur TCP/IP. Voir le manuel Spécifications Modbus Rxn5 pour plus d'informations sur la configuration Modbus. Un
connecteur RJ45 est fourni sur le bornier de raccordement pour rail DIN.
5.2.7 Alarme de purge
Une alarme de purge est fournie pour indiquer une pression positive dans le boîtier. Il y a deux connexions sur les
borniers E/S.
5.2.8 Indicateur de purge et système de vanne
L'indicateur de purge installé sur l'analyseur Raman Rxn5 est du type Z-Purge de Purge Solutions, Inc. L'indicateur est
certifié pour une utilisation dans les zones Ex Division 2/Zone 2. L'indicateur Z-purge comporte un témoin lumineux
vert qui indique que la pression à l'intérieur du boîtier correspond à la colonne d'eau du temps de purge. L'indicateur
fournit un relais d'alarme à contact sec pour une alarme à distance si nécessaire ; il incombe à l'installateur ou au
client d'assurer l'interface avec les contacts d'alarme.
L'indicateur Z-Purge est associé à une vanne manuelle de compensation des fuites de Purge Solutions. Il existe deux
modes de fonctionnement pour la dilution de la vanne et la compensation des fuites. Pour une dilution à haut débit,
le cadran de la vanne doit être tourné de manière à ce que la fente du cadran soit horizontale et alignée sur la posi-
tion "ON". Une fois que la dilution manuelle a été effectuée pendant la durée spécifiée, la vanne peut être mise en
mode de compensation des fuites en tournant le cadran de manière à ce que la fente du cadran soit verticale. Le
mode de compensation des fuites permet au boîtier de rester pressurisé en utilisant beaucoup moins d'air de purge
après la dilution manuelle.
Voir le manuel IOM de l'indicateur Z-Purge CYCLOPS
5.2.8.1 Exigences relatives à l'alimentation en air
• Raccord d'entrée : ¼-18 NPT
• Qualité ISA : Sans hydrocarbures
• Sans eau ni huile : Point de rosée –40 °C (–40 °F)
• Taille des particules : 5 microns maximum
• Gamme de pression : 344,73 à 827,37 kPa (50 à 120 psi)
• Débit max. pour la purge : 56,63 SLPM (2.0 SCFM)
• Débit max. pour la compensation des fuites : 21,23 SLPM (0.75 SCFM)
18
Purge Solutions
1
2

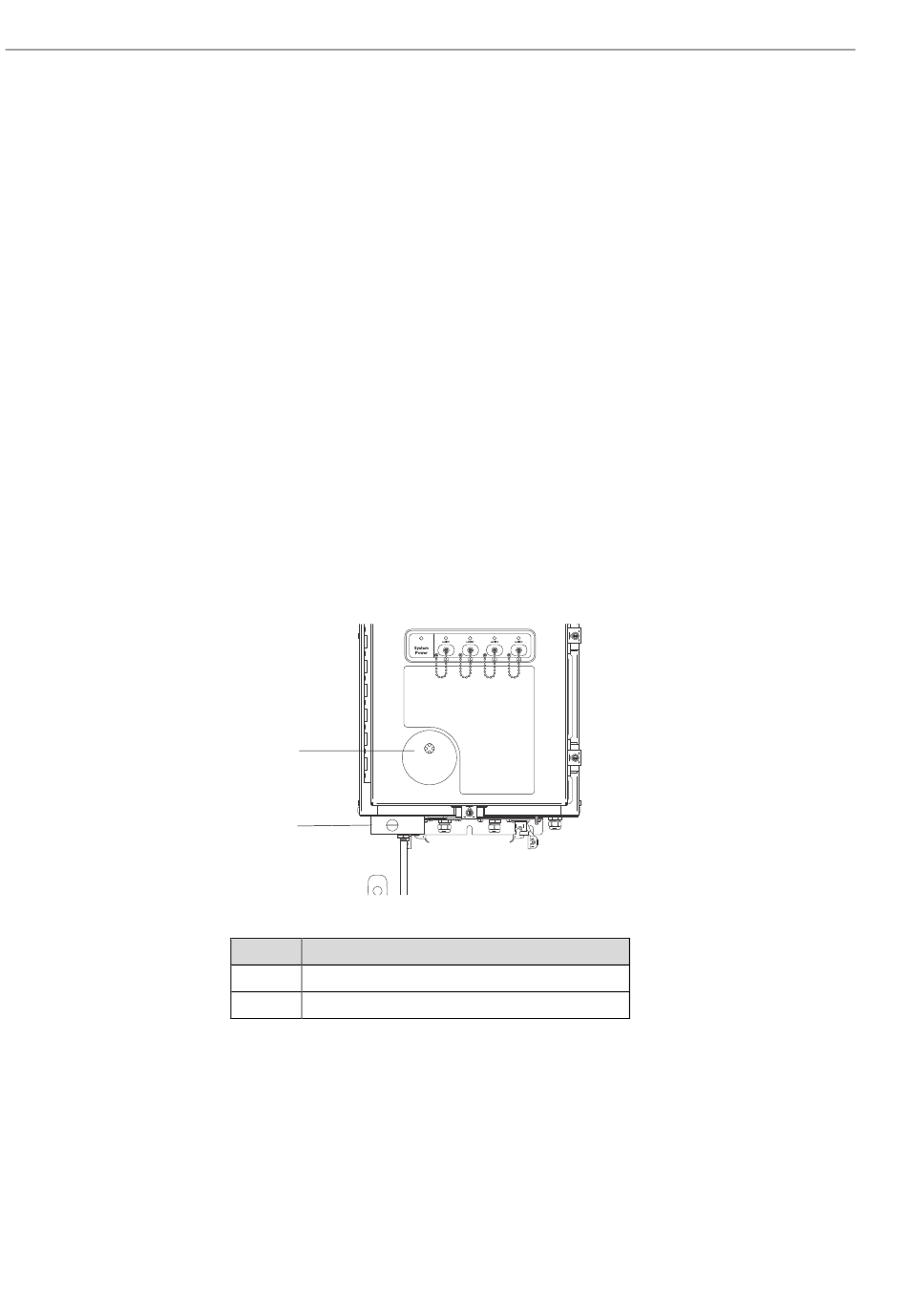

Figure 5. Indicateur de purge et système de vanne
Pos. Description
1 Indicateur Z-Purge
2 Vanne manuelle de compensation des fuites
pour plus de détails.
A0054150
