Manuel de mise en service Raman Rxn5

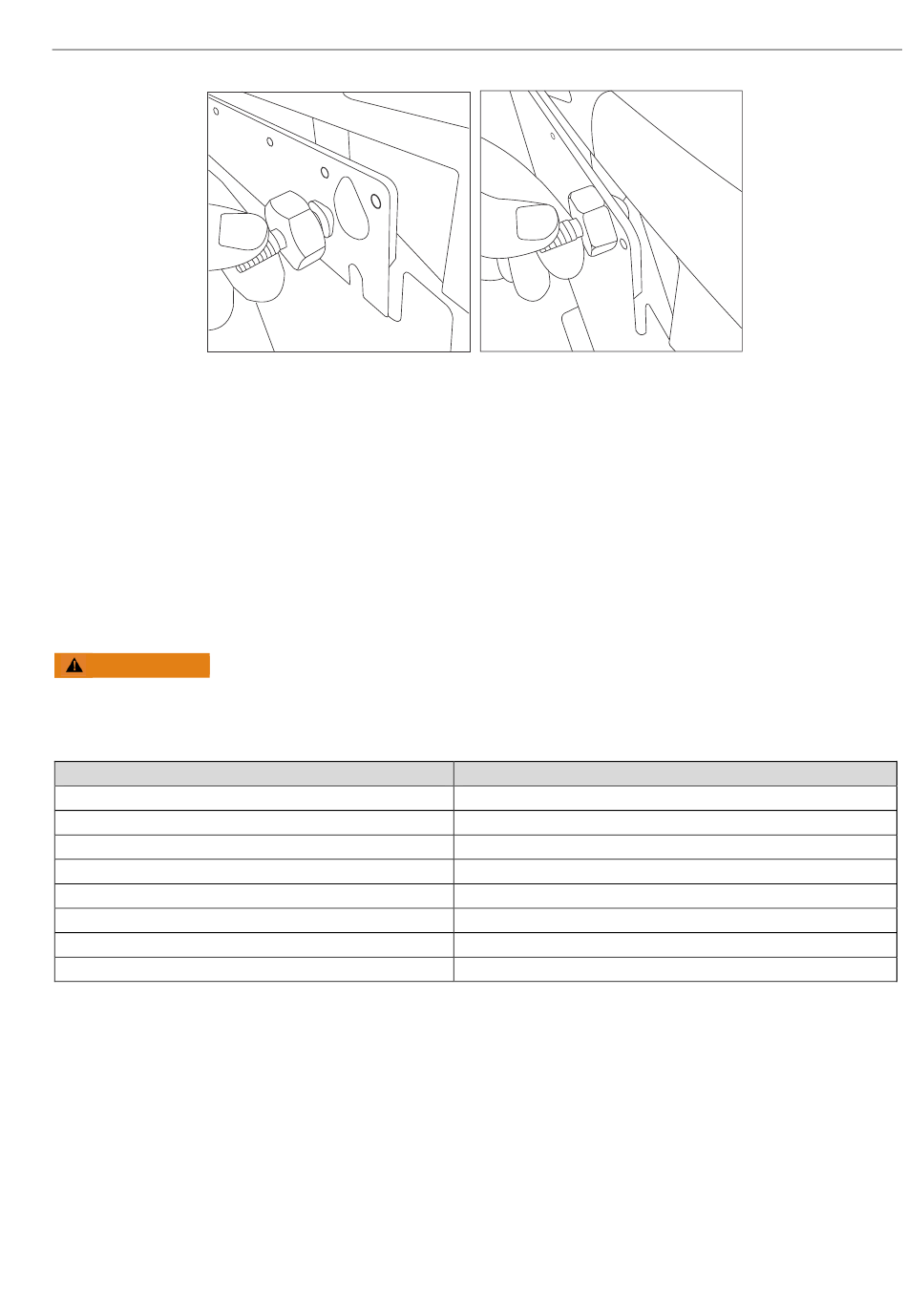

Figure 19. Découpes à l'arrière du boîtier, permettant l'engagement des boulons de montage
6.6 Câblage de l'alimentation électrique
Les installations aux États-Unis doivent être effectuées conformément au code électrique national (NFPA 70).
Les installations au Canada doivent être effectuées conformément au code électrique canadien (CSA C22.1).
Le Raman Rxn5 utilise un disjoncteur interne de 10 A en série avec le conducteur d'alimentation (phase) pour une
protection interne contre les surintensités. Un interrupteur ou un disjoncteur facilement accessible doit être installé
à l'extérieur du Raman Rxn5 et doit être marqué comme étant le dispositif de déconnexion du Raman Rxn5. Le dispo-
sitif de déconnexion doit interrompre les deux conducteurs porteurs de courant (phase et neutre) et ne doit PAS
interrompre le conducteur de protection (terre).
La borne du conducteur de protection est située sur le dessous du boîtier, à côté du presse-étoupe de l'entrée
d'alimentation. Cette borne doit être reliée à la terre.
AVERTISSEMENT
Pour réduire le risque d'électrocution, cet appareil doit être utilisé avec une fiche de mise à la terre munie d'une

troisième broche (mise à la terre). Ne pas faire fonctionner le Raman Rxn5 sans connexion à la terre.
Les spécifications du raccordement au réseau électrique sont énumérées ci-dessous :
Caractéristique
Gamme de tension d'alimentation
Gamme de fréquence d'alimentation
Courant de démarrage max.
Courant max. en régime permanent
Diamètre de la gaine de câble
Gamme de section conducteurs
Longueur de dénudage conducteurs
Boucle de service de câble max. (interne au Raman Rxn5)
Endress+Hauser
A0050080
Description
90 à 264 V AC
47 à 63 Hz
30 A
7,0 A
6 à 12 mm (0.23 à 0.47 in)
0,50 à 6 mm 2 (22 à 10 AWG)
9 mm (0.35 in)
304,8 mm (12.0 in)
A0050081
