Manuel de mise en service Raman Rxn5
3
4
5
6
Pos.
Description
1
(4) 3/8" 16 écrous crénelés avec ressorts (Unistrut réf. A1008-SS)
2
(2) plaques, support Unistrut (fournies avec l'unité de base Raman Rxn5)
3
(2) boulons de montage (fournis avec l'unité de base Raman Rxn5)
4
(2) plaques, support Unistrut inférieur (fournies avec l'unité de base Raman Rxn5)
5
(2) rondelles plates pour diamètre de boulon 3/8"
6
(2) vis à tête hexagonale 3/8" 16 x 1,50
Remarque : Le kit de montage pour le châssis métallique Unistrut de 1¼" de largeur est représenté dans
ce dessin. Un kit différent est nécessaire pour la série Unistrut P (largeur 1⅝") ou le châssis de 42 mm.
Endress+Hauser
1
2

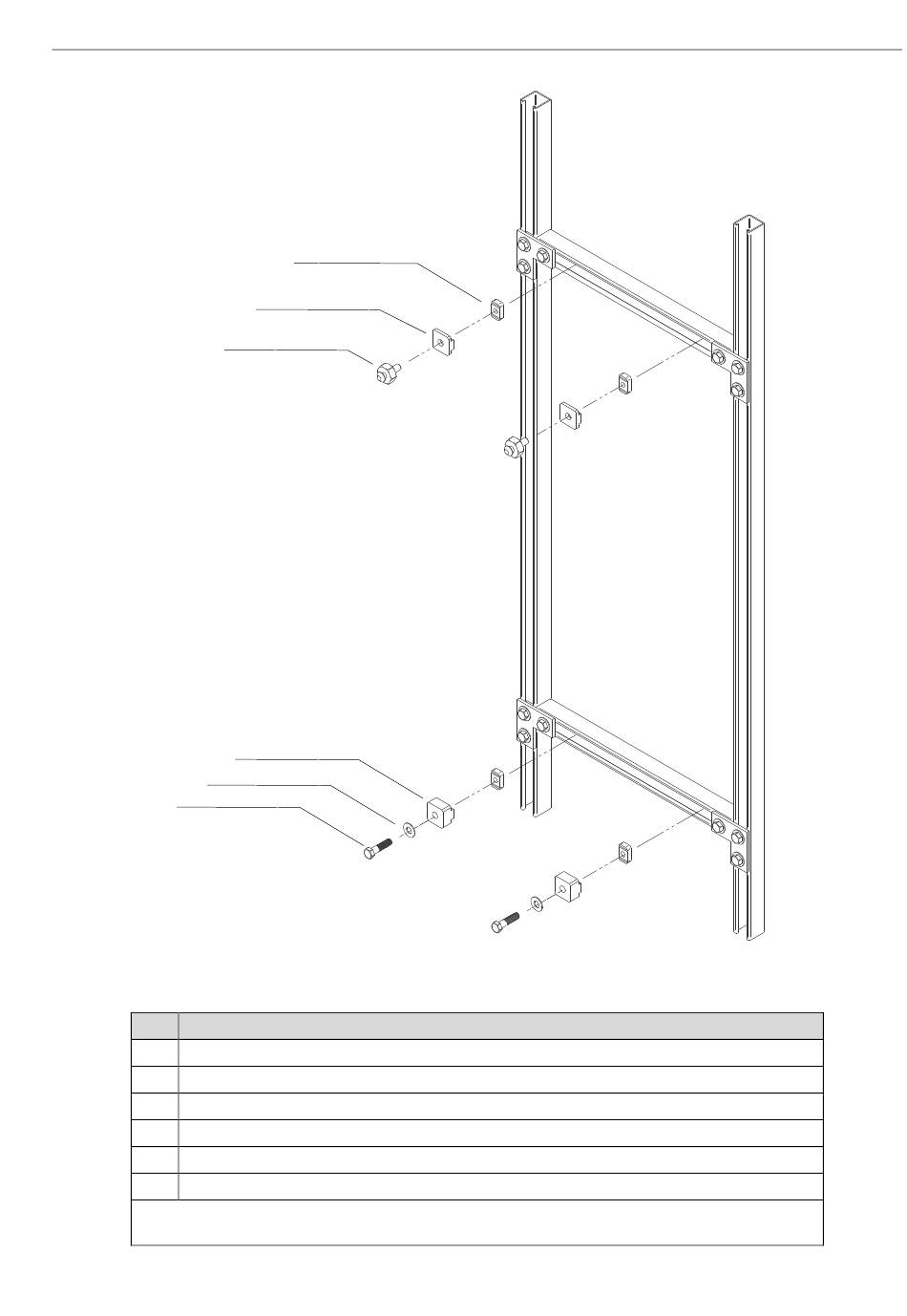

Figure 17. Détails de montage
A0054451
