Manuel de mise en service Raman Rxn5
6.9.3
Instructions de montage du circuit de détection de rupture de fibre de la sonde SI
Se référer au schéma 4002396 pour les directives de montage du circuit de la sonde SI. Il n'y a aucune connexion
d'utilisateur final à l'intérieur du Raman Rxn5 à réaliser pour ce circuit. Le circuit est contenu dans la fibre optique
hybride reliant le Raman Rxn5 à la sonde de prélèvement et est actif dès que le connecteur hybride du câble à fibre
optique s'enclenche dans le réceptacle de la fibre optique du Raman Rxn5.
6.10
Raccord d'entrée de purge
Le Raman Rxn5 est expédié sans l'ensemble régulateur de purge et filtre installé. Il incombe à l'installateur d'installer
l'ensemble régulateur de purge et filtre et de raccorder l'alimentation en air à l'ensemble. L'entrée du filtre est ¼-18
NPT. Utiliser un produit d'étanchéité approprié.
Voir l'indicateur de purge et le système de vanne → pour plus d'informations sur le système et les besoins d'alimen-
tation en air.
La mise en service du système est nécessaire pour valider le bon fonctionnement du système d'alimentation en gaz de
protection après le montage initial. Cette procédure doit être suivie :
•
Après le montage initial
•
Après toute opération de maintenance nécessitant le démontage ou le remplacement des composants du
système de gaz de protection
•
Après la mise en service initiale et l'exécution de toute opération nécessitant l'ouverture du boîtier
•
Avant de remettre le système sous tension
6.11
Modules dessiccants et écoulement de l'eau de condensation
Le système Raman Rxn5 contient deux modules dessiccants de gel de silice et un système d'écoulement de l'eau de
condensation. Le système d'écoulement est un piège à eau, initialement rempli d'huile non toxique.
Si l'humidité s'approche du point de rosée, un moniteur interne d'humidité relative émet un signal d'avertissement.
Il convient alors de remplacer les modules dessiccants.
En outre, si de l'eau de condensation sort de l'orifice, l'humidité interne est trop élevée et les cartouches dessicantes
doivent être remplacées ou recyclées. Les cartouches dessicantes sont bleues lorsqu'elles sont initialement activées
et deviennent roses lorsqu'elles ne sont plus capables d'absorber l'humidité. Les cartouches dessicantes peuvent être
recyclées en les chauffant dans un four à micro-ondes pendant 15 à 20 secondes ou jusqu'à ce qu'elles redeviennent
bleues.
1
Endress+Hauser

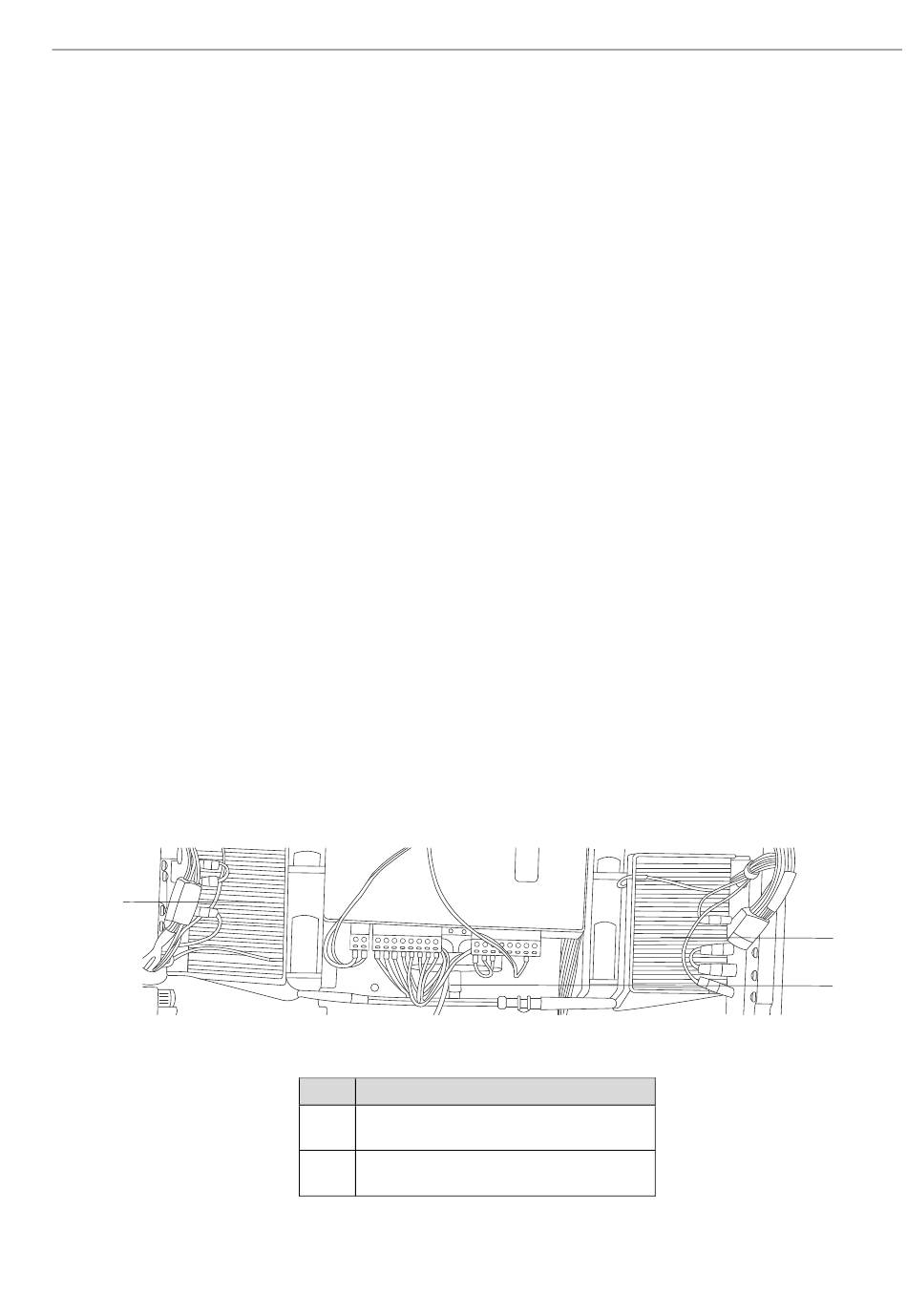

Figure 26. Système d'écoulement de l'eau de condensation
Pos.
Description
1
Modules de refroidissement
thermoélectriques
Conduite d'écoulement de l'eau de
2
condensation
1
2
A0051042
35
