Manuel de mise en service
Un espace libre de 152,4 mm (6 pouces) est nécessaire de chaque côté ainsi que sur le dessus de l'analyseur pour
permettre l'accès aux dissipateurs thermiques et le retrait du couvercle supérieur.
Instructions de montage mural :
Ne pas placer l'analyseur Raman Rxn5 sur l'entrée ou les raccords de purge. Utiliser au lieu de cela le socle d'em-
1.
ballage ou poser le Raman Rxn5 sur le dos, l'écran tactile orienté vers le haut.
En utilisant les points de levage, suspendre le Raman Rxn5 aux boulons de montage Endress+Hauser (précédem-
2.
ment installés sur le cadre Unistrut) de manière à ce que les découpes en forme de goutte d'eau à l'arrière du
boîtier s'engagent dans les boulons de montage.
Fixer les boulons de montage inférieurs.
3.
AVERTISSEMENT
 Se tenir ou s'agenouiller sur le côté du Raman Rxn5, et non en dessous, pendant que l'on fixe les boulons de
montage inférieurs.
28
1
2
3

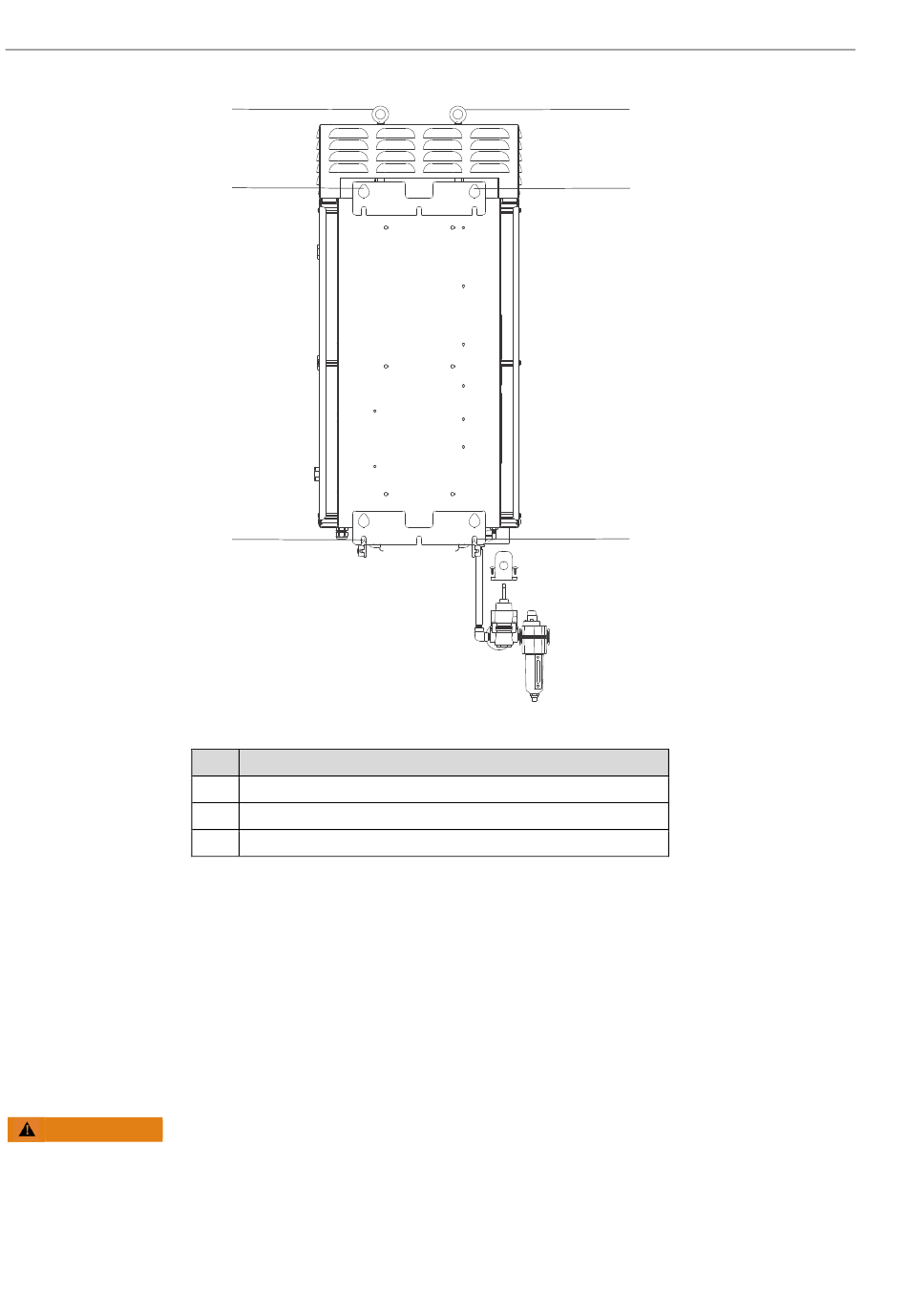

Figure 18. Éléments de montage à l'arrière de l'analyseur
Pos. Description
1 Anneaux de levage
2 Points de montage supérieurs
3 Fentes de montage inférieures
1
2
3
A0054449
