Manuel de mise en service Raman Rxn5
5.2.8.2 Montage
Le Raman Rxn5 est expédié sans l'ensemble régulateur de purge et filtre installé. Il incombe à l'installateur d'installer
l'ensemble régulateur de purge et filtre et de raccorder l'alimentation en air de purge à l'ensemble. L'entrée du filtre
est ¼-18 NPT. Il convient d'utiliser un produit d'étanchéité approprié pour le filetage.
5.2.8.3 Configuration
Le régulateur de purge a été préréglé en usine à 13,78 kPa (2.0 psi) lors de la dilution à haut débit. Il peut être
nécessaire de réinitialiser la pression de fonctionnement lors de l'installation. La gamme de fonctionnement normale
du régulateur est de 13,78 à 17,23 kPa (2.0 à 2.5 psi) lors d'une dilution à haut débit (position ON). Le fonction-
nement dans la gamme de pression garantit un débit d'air approprié dans le boîtier.
Suivre les étapes suivantes pour l'application d'alimentation après la mise en service et l'analyseur est prêt à être mis
en service :
Serrer les attaches de porte en cinq endroits à l'aide d'un tournevis plat ou d'un tourne-écrou de 3/8" afin
1.
d'assurer une bonne étanchéité.
Appliquer l'air de purge au module de filtre d'entrée.
2.
Endress+Hauser
1

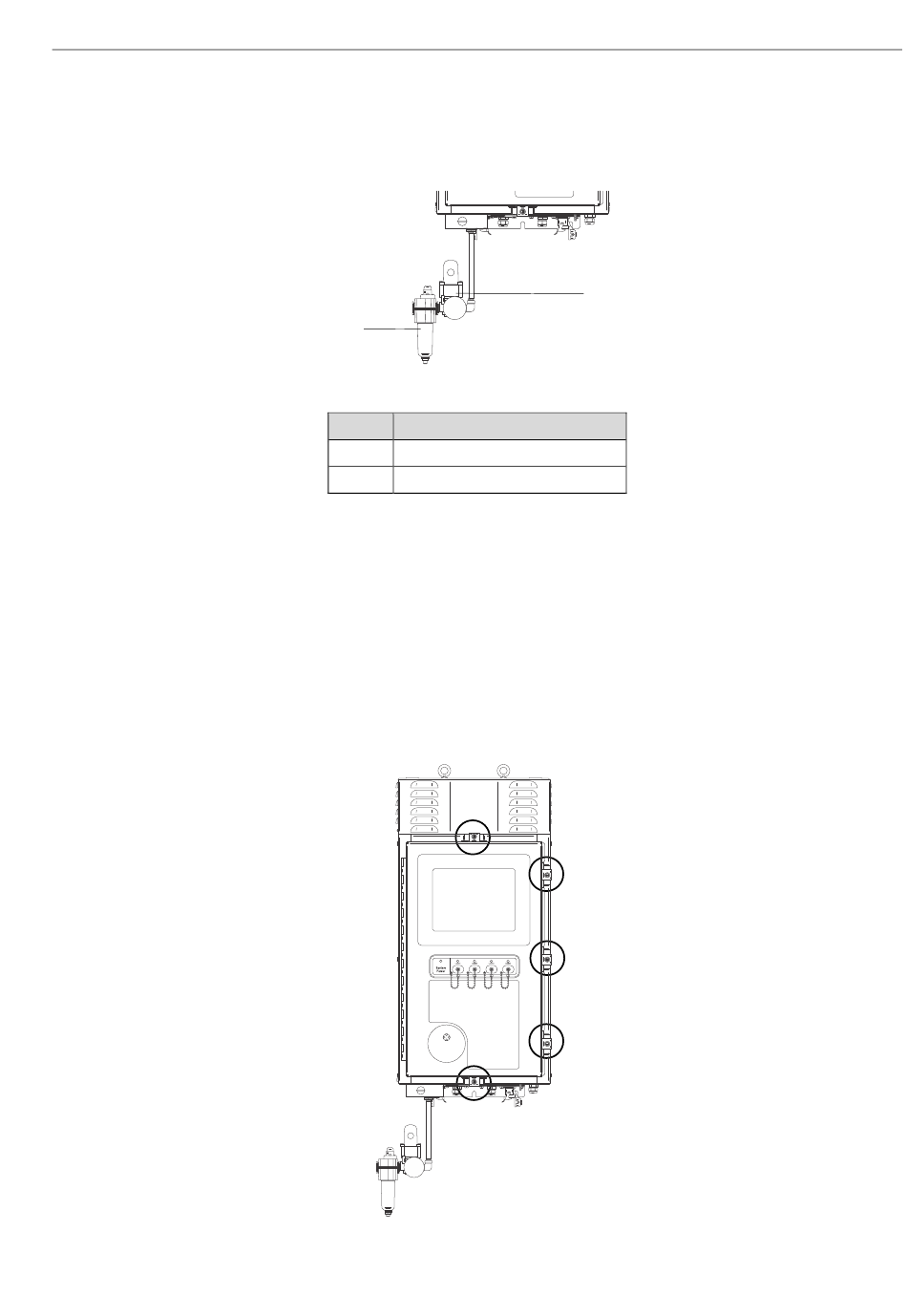

Figure 6. Ensemble régulateur de purge et filtre
Pos. Description
1 Filtre
2 Régulateur et manomètre
Figure 7. Attaches de porte
2
