Manuel de mise en service
la longueur d'onde entre en jeu. Sous le module de détection se trouve un module d'étalonnage de la longueur d'onde.
Outre les quatre voies d'analyse des flux, deux voies d'étalonnage sont présentées à deux régions supplémentaires de
la matrice CCD. Pour chaque acquisition d'échantillon, un module d'étalonnage de la longueur d'onde émet de la
lumière qui est collectée sur ces régions d'étalonnage supplémentaires. La source lumineuse à émission atomique du
module d'étalonnage de la longueur d'onde contient de nombreuses couleurs discrètes qui sont extrêmement stables.
Comme la longueur d'onde exacte, ou la couleur, est connue pour les lignes de couleur discrètes émises par le module,
il est possible de corréler une région de la caméra CCD avec une longueur d'onde particulière de la lumière, ce qui est
utilisé pour analyser le spectre Raman.
L'axe des x d'un spectre Raman est généralement représenté en unités de décalage Raman (cm
différence d'énergie entre la longueur d'onde de la source d'excitation et la longueur d'onde de chaque pic de diffusion
Raman. Il est par conséquent nécessaire d'étalonner avec précision la longueur d'onde exacte de la source laser. Le pic
Raman d'un ou de plusieurs produits chimiques dont on sait qu'ils sont présents dans l'échantillon est utilisé pour
calculer la longueur d'onde exacte du laser, qui représente '0' sur l'axe des x du décalage Raman.
7.7 Interfaces système Raman Rxn5
L'électronique de commande du laser et les refroidisseurs sont mis sous tension avec le système.
7.7.1 Témoin d'alimentation du système
Le témoin d'alimentation du système peut être dans l'un des trois états suivants :
État
Vert, continu
Rouge, clignotement rapide
Rouge, clignotement lent
7.7.2 Touches d'activation et de désactivation du laser
Les quatre touches d'activation et de désactivation du laser sont des interrupteurs à couplage magnétique qui peuvent
mettre le laser en mode veille et couper l'alimentation de la diode.
Les témoins laser peuvent être dans l'un des deux états suivants :
État
Jaune, continu
Off
46

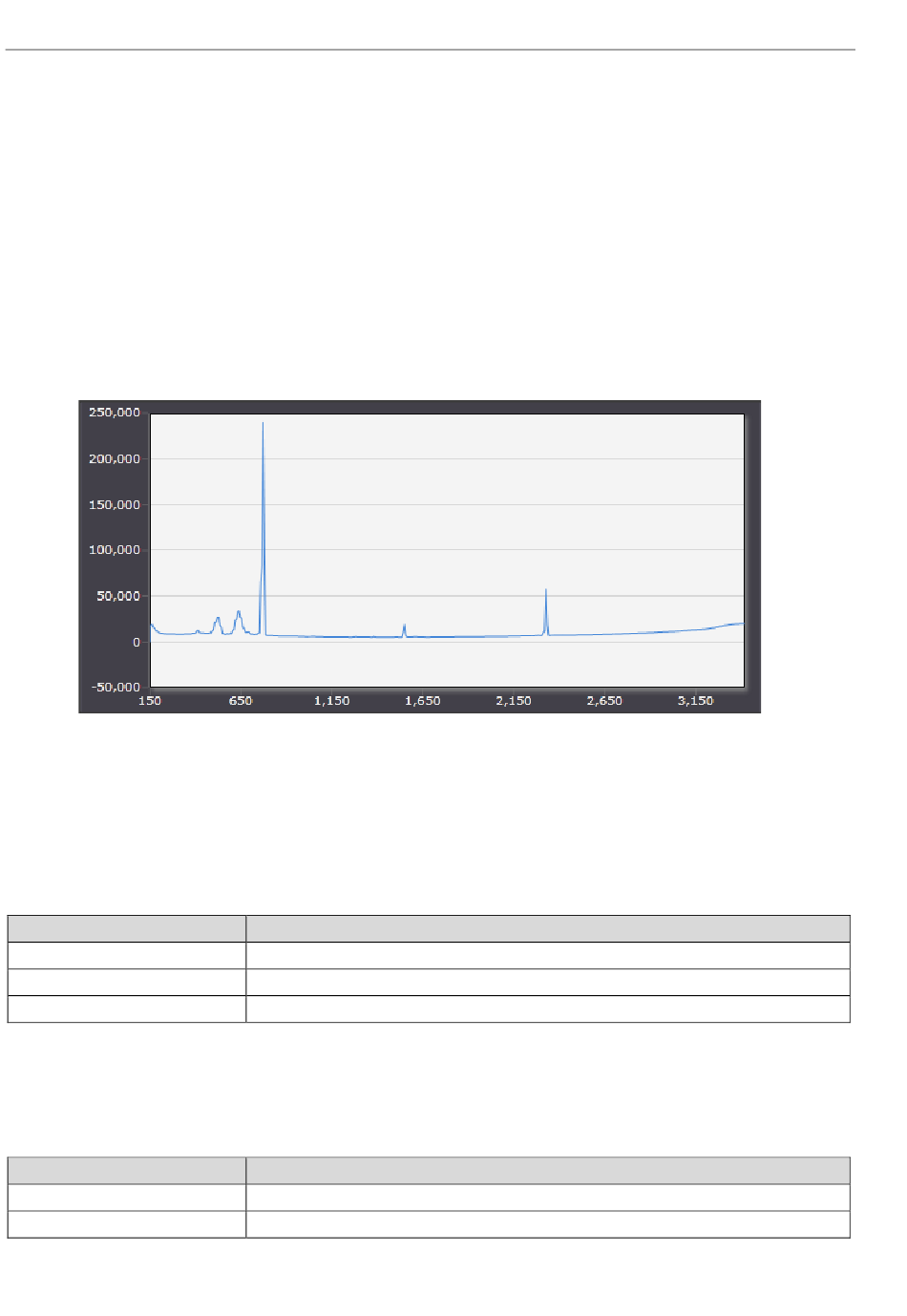

Figure 39. Spectre typique d'un analyseur Raman Rxn5
Description
Le système est alimenté et fonctionne normalement.
Le système est alimenté mais la température est trop chaude. Corriger le problème.
Le système monte en température.
Description
Le verrouillage laser est fermé, la diode est sous tension et active.
Le verrouillage laser est ouvert et la diode est hors tension.
Raman Rxn5
), qui représente la
-1
A0050019
Endress+Hauser
