6.5

Montage de l'analyseur Raman Rxn5 sur paroi

La structure de montage doit être construite comme indiqué ci-dessous, avec les boulons de montage supérieurs
serrés fermement et espacés correctement. Des plaques-écrous pour les points de montage inférieurs doivent être
prémontées. L'unité doit être soulevée de manière à ce que les boulons de montage supérieurs s'engagent dans les
éléments de montage supérieurs. Installer les plaques d'écartement inférieures, les rondelles et les boulons.

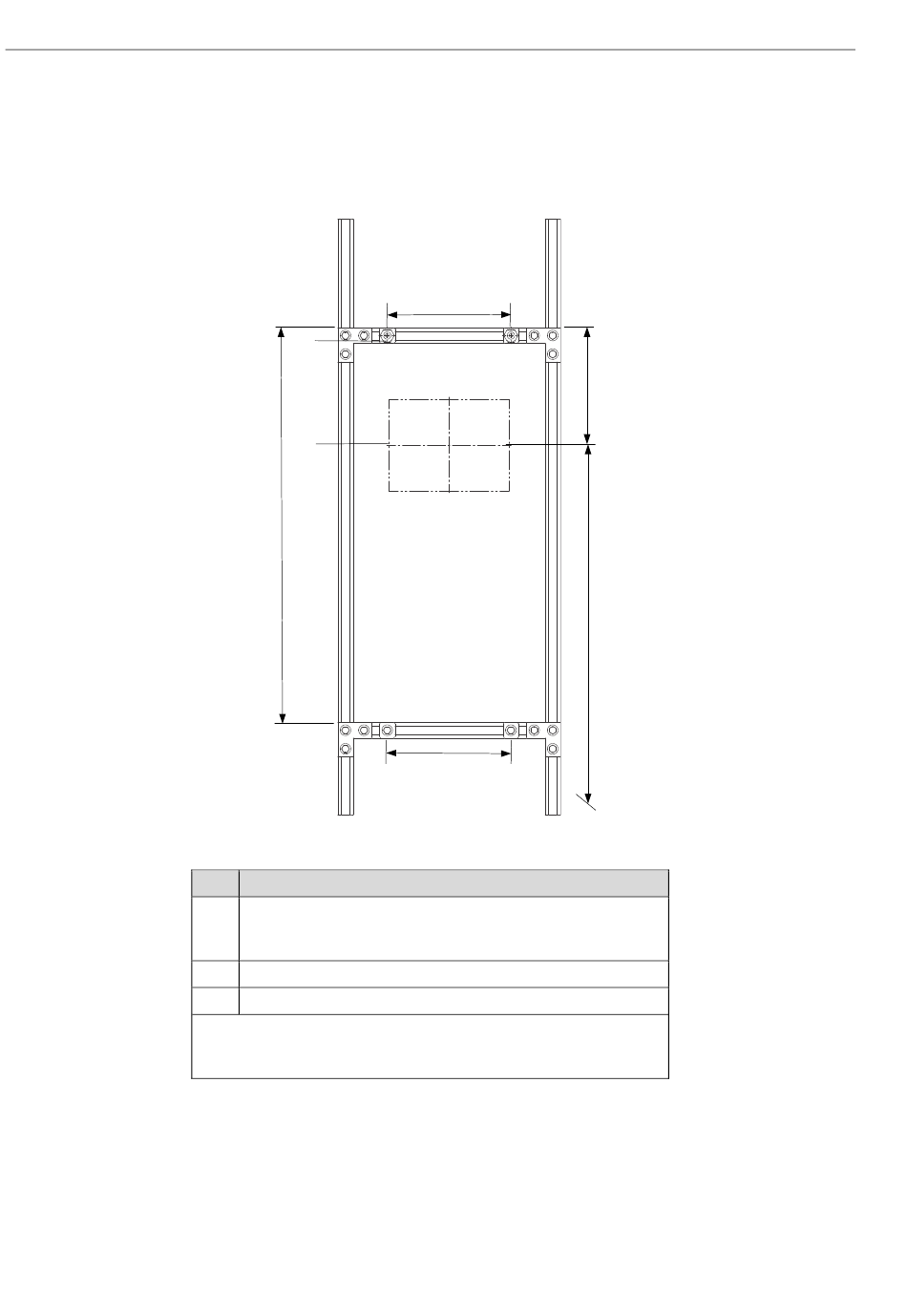

Figure 16. Positionnement du matériel de montage du Raman Rxn5. Dimensions : mm (in)
26
1
2
808 (31.80)
Pos. Description
1 Les points de fixation supérieurs doivent être serrés ferme-
ment pour permettre à l'appareil de pendre pendant que les
boulons inférieurs sont serrés.
2 Ligne centrale du moniteur
3 Positionner le moniteur à une hauteur de vision standard.
Remarque : Le châssis peut être configuré de plusieurs façons pour
assurer l'espacement des points de montage de 254 x 808 mm
(10.00 x 31.80 in).
254 (10.00)
254 (10.00)
A0054450
Raman Rxn5
240 (9.45)
3
