Manuel de mise en service
5.2

Configuration hardware initiale

5.2.1

Montage de l'analyseur Raman Rxn5

Dans de nombreux cas, Endress+Hauser exige que le montage et la configuration initiale de l'analyseur soient
effectués par un personnel de service formé par Endress+Hauser ou par ses partenaires affiliés. Cette section ne
fournit qu'une vue d'ensemble du processus de montage de l'analyseur et n'aborde pas le montage complet sur site.
Avant le montage, voir les Exigences du site →  pour préparer le site.
5.2.2

Raccordement d'une sonde

Deux panneaux d'entrée/sortie (E/S) sur le Raman Rxn5 fournissent chacun des connexions de sonde de prélèvement
pour deux des quatre voies disponibles. Le connecteur de verrouillage gris est le connecteur hybride à fibre optique
qui contient les fibres optiques d'excitation et de collecte ainsi que le verrouillage électrique du laser. Il convient de
faire preuve de prudence lors de l'établissement de ces connexions afin de garantir des raccordements fibre optique
propres.
AVIS
 Lors de l'installation de la sonde in situ, l'utilisateur doit prévoir une décharge de traction pour le câble à fibre
optique à l'emplacement d'installation de la sonde.
1
5.2.3 Raccordement des capteurs de température et de pression
Dans certaines applications, chaque sonde de prélèvement est complétée par deux capteurs ambiants : capteurs de
température et de pression de l'échantillon. Ces capteurs sont installés dans le système de préparation d'échantillons
adjacent à chaque sonde de prélèvement. Les capteurs ont des sorties 4-20 mA et leurs gammes sont configurées sur
commande.
Les capteurs sont reliés à l'analyseur par un maximum de 4 barrières SI, à raison d'une par voie. Une barrière SI est
reliée à un capteur de température et à un capteur de pression. Les barrières SI sont installées sur le rail DIN infé-
rieur, à gauche de la barrière SI de verrouillage électrique du laser. De gauche à droite, les barrières SI correspondent
aux capteurs des voies 1 à 4. Les câbles électriques sont installés dans le presse-étoupe approprié.
16

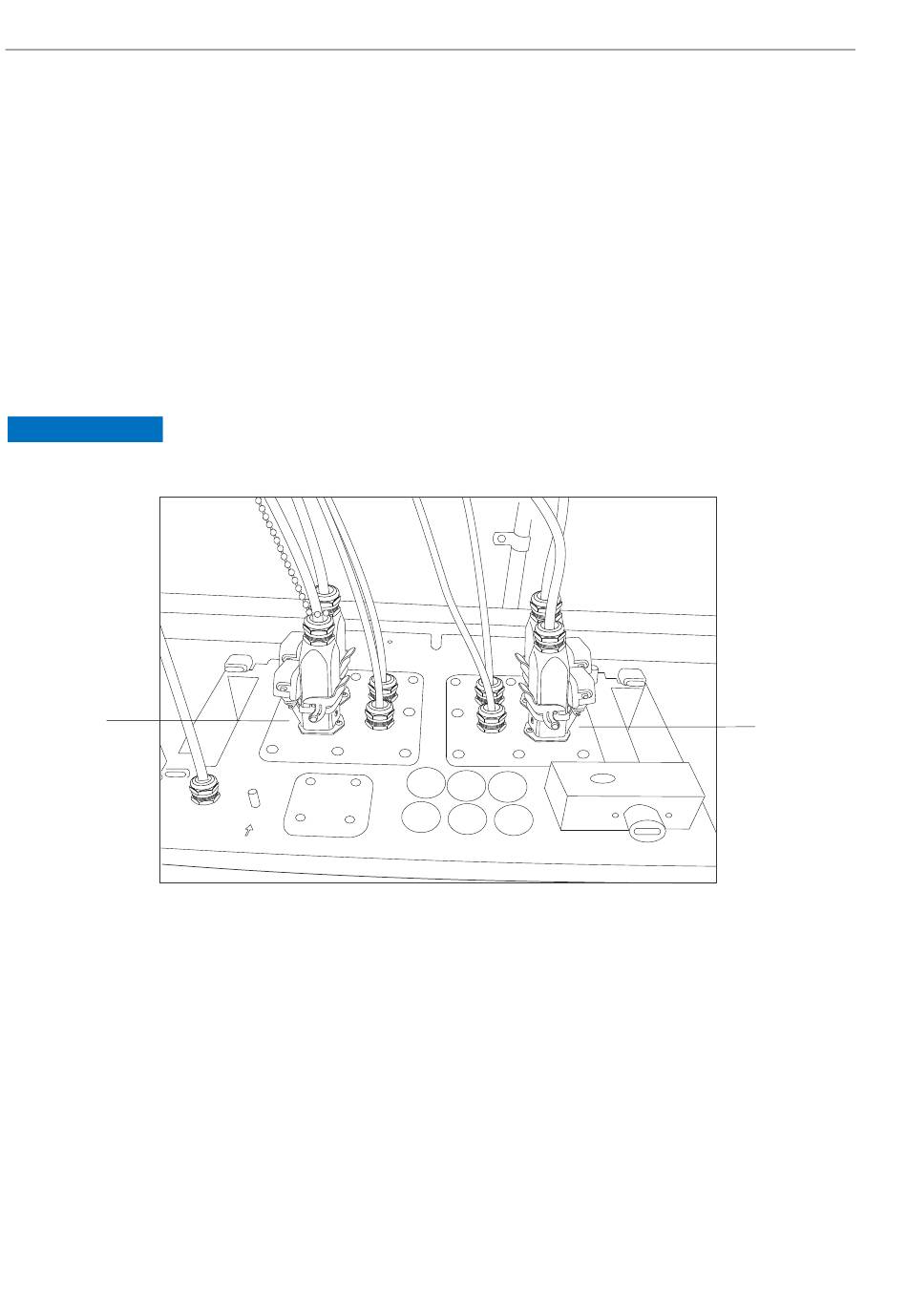

Figure 2. Les panneaux E/S fournissent des connexions de sonde de prélèvement (1)
Raman Rxn5
1
A0050022
