SINEC OS est compatible VLAN et répond ainsi aux règles définies par la norme IEEE 802.1Q :
• Les identifiants VLAN (VID) valides doivent se situer dans la plage de 1 à 4094. Les VID avec
une valeur de 0 ou 4095 sont réservés.
• Toute trame (ingress) entrante doit disposer d'un VID valide.
• Toute trame sortante (egress) doit posséder une balise VID valide ou être envoyée sans balise.
Les trames avec balise VID non valide ne sont pas retransmises par un appareil compatible
VLAN.
SINEC OS accepte également les trames balisées avec un ID de VLAN de 0. Cependant,
un mode tunnel VLAN-0 spécial doit être activé pour ces trames afin qu'elles soient
correctement acheminées. Pour plus d'informations sur le mode tunnel VLAN-0, voir "Mode
tunnel VLAN 0 (Page 560)".
12.2.1.3
Trames balisées et non balisées
Balises de VLAN (ou balises IEEE 802.1Q) dans l'entête Ethernet d'une trame désigne la trame
comme élément d'un réseau VLAN. Lorsqu'un commutateur de réseau reçoit une trame avec
une balise VLAN, l'identifiant VLAN (VID) est extrait de l'en-tête et la trame est transmise à sa
destination dans le même VLAN.
Si une trame ne contient pas de balise VLAN ou si elle contient une balise IEEE 802.1p
(priorisation) qui ne contient que des informations de priorisation et un VID de 0, elle est
considérée comme une trame non balisée.

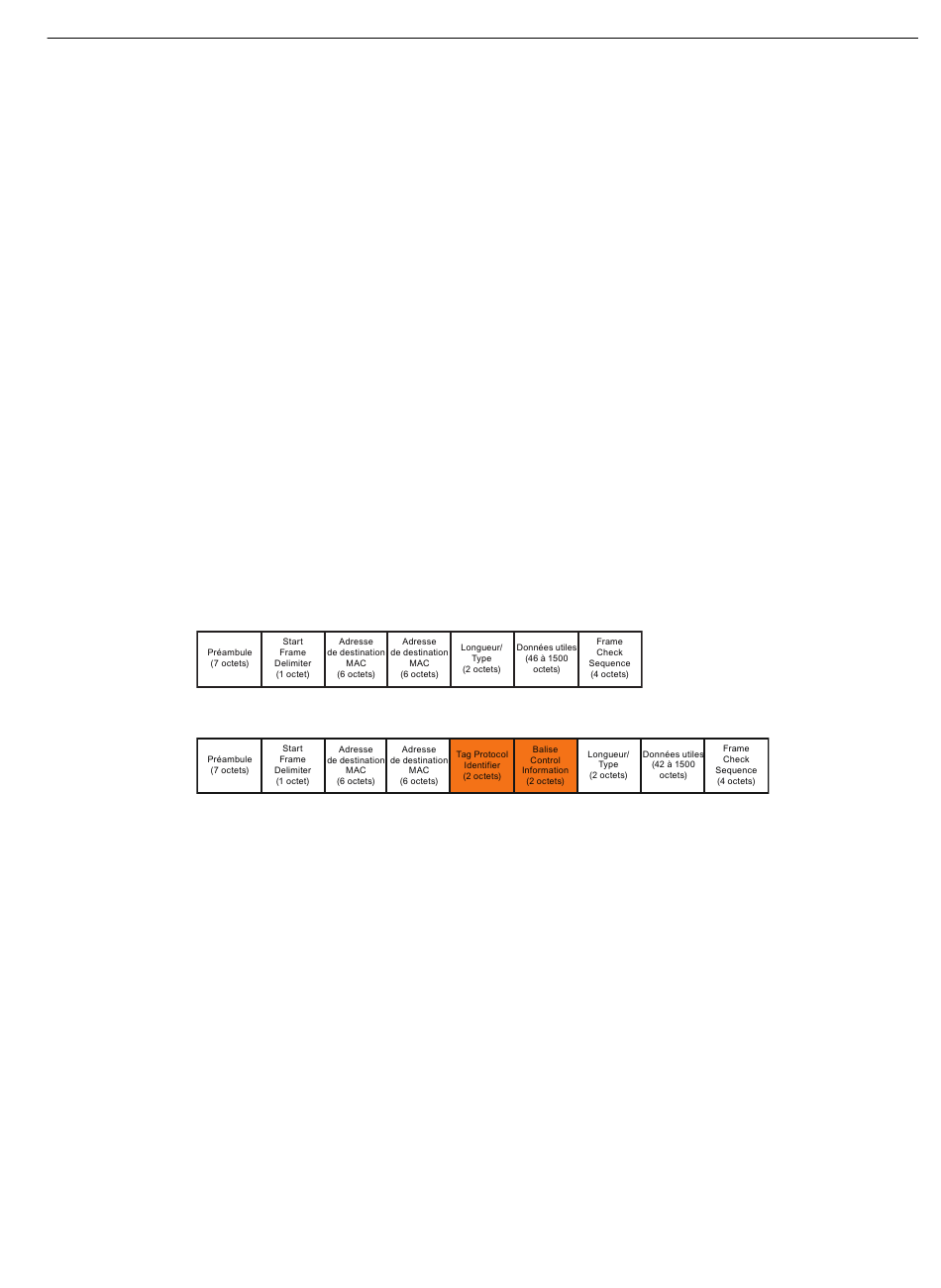

Figure 12-3
Figure 12-4
Tag Protocol Identifier (TPI)
Le champ Tag Protocol Identifier (TPI) identifie la trame comme étant une trame balisée. Il se
compose d'un champ de 16 bits, pour lequel 0x8100 est défini.
Command Line Interface (CLI) SINEC OS V2.4
Manuel de configuration, 10/2023, C79000-G8977-C498-07
En-tête d'une trame non balisée
En-tête d'une trame balisée
Contrôle et classification du trafic de données
12.2 VLAN
555
