Redondance de réseaux
10.4 Media Redundancy Protocol
– Interruption au niveau de port d'anneau du MRM
446
Si l'interruption concerne directement le port d'anneau actif du MRM, ce port passe à l'état
Link down. Le MRM active son port d'anneau, jusque-là bloqué, et donc le chemin de
communication alternatif. Le MRM informe les MRC de la modification de la topologie. Les
MRC apprennent la nouvelle voie de communication.
①
MRM
②
MRC
③
Domaine de redondance
④
Télégrammes de test
⑤
Télégrammes de changement de topologie
Port actif
Port à l'état Link Down

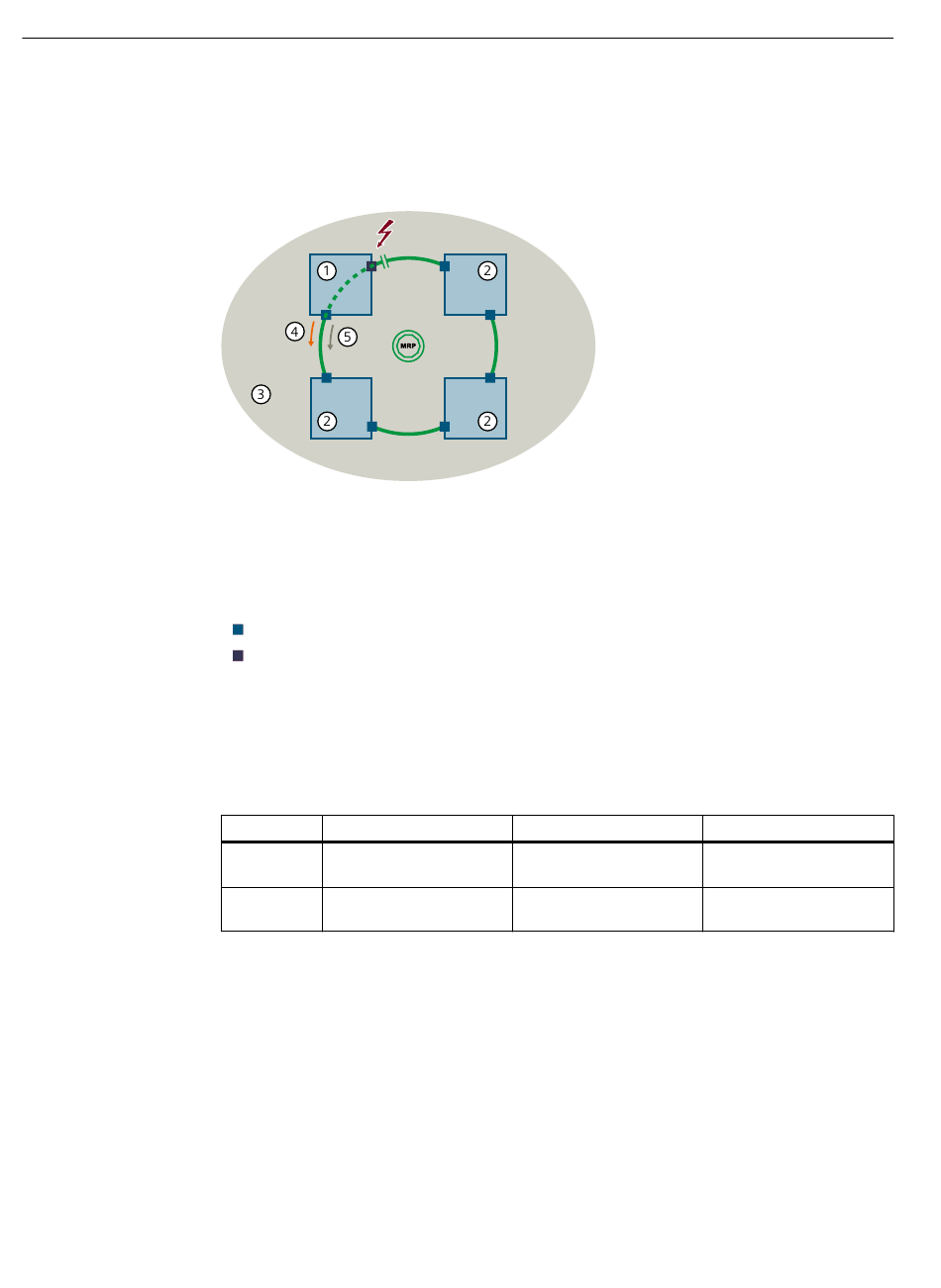

Figure 10-14
Anneau MRP à l'état d'erreur - interruption sur le port d'anneau du MRM
L'anneau MRP est à l'état d'erreur, mais dès que la reconfiguration est terminée, une
communication avec le MRM est à nouveau possible sans restriction.
Une fois l'interruption résolue, le port d'anneau du MRM activé par la reconfiguration reste
actif. Le MRM bloque le trafic sur son autre port d'anneau.
Ports
Avant la reconfiguration À l'état d'erreur
Port d'an‐
Trafic de données bloqué
neau 1
Port d'an‐
Participe activement au
neau 2
trafic de données
Est désactivé
Link down
Command Line Interface (CLI) SINEC OS V2.4
Manuel de configuration, 10/2023, C79000-G8977-C498-07
Après la reconfiguration
Reste actif
Trafic de données bloqué
