Redondance de réseaux
10.3 Device Level Ring
10.3.1.4
Réseau DLR
DLR distingue les états suivants :
• État normal
Le réseau DLR est à l'état normal lorsque le superviseur d'anneau actif a bloqué un de ses
ports DLR. Dans cet état, le superviseur d'anneau actif envoie des trames de balises et
d'annonces (également via le port DLR bloqué) afin de surveiller l'état du réseau DLR. Tous les
autres nœuds d'anneau traitent les trames en fonction de leurs capacités.
Tant que le superviseur d'anneau actif reçoit à nouveau ses trames de balises envoyées, tous
les chemins de communication du réseau DLR sont intacts.

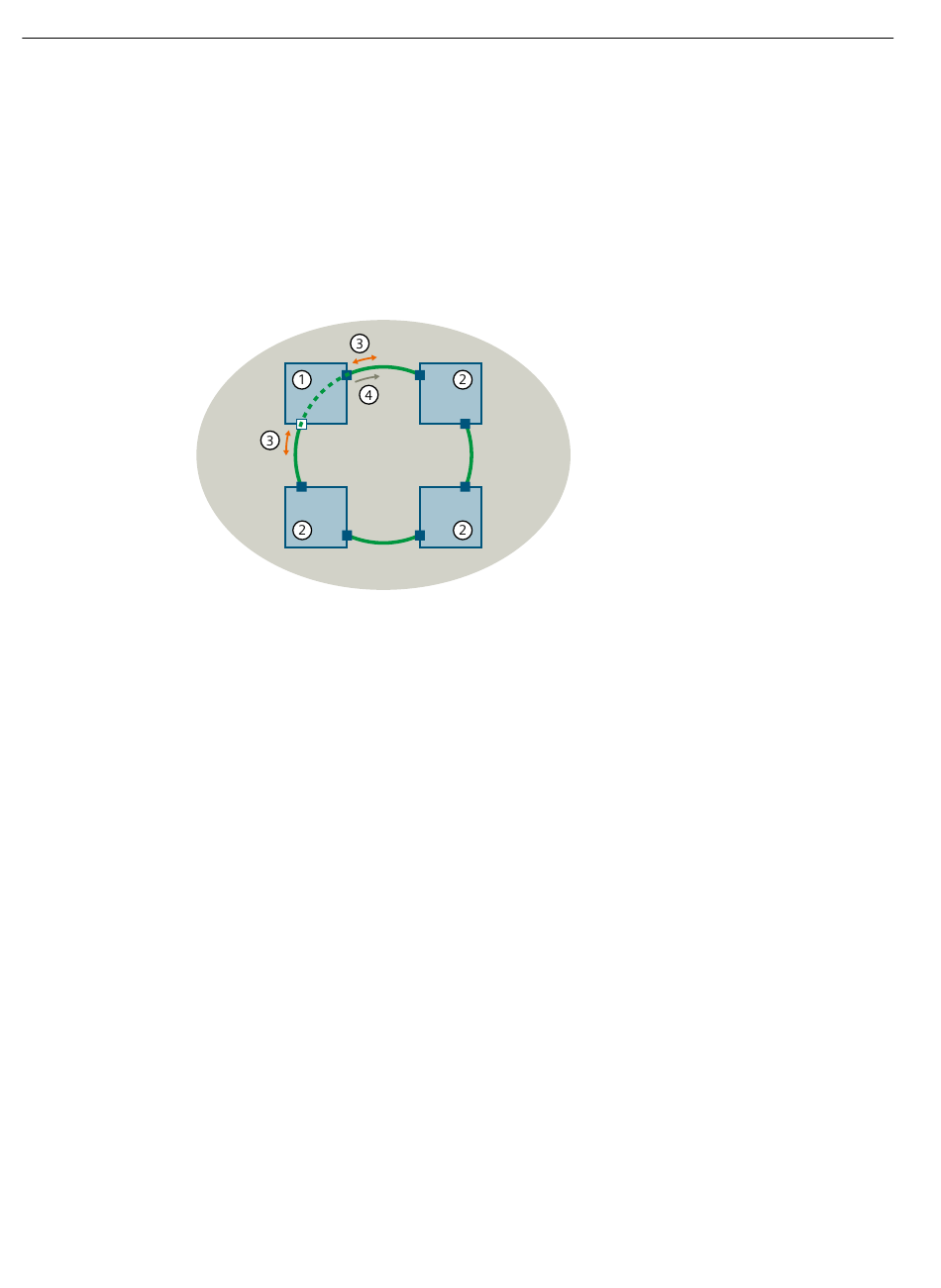

Figure 10-11
• Défaut
Si la chaîne de communication est interrompue à un endroit, par exemple en raison d'une
coupure de la ligne ou de la défaillance d'un abonné, les trames de balises n'arrivent plus au
superviseur d'anneau actif. Le superviseur d'anneau active son port DLR bloqué et donc le
chemin de communication alternatif. Il informe les nœuds de l'erreur. Les nœuds d'anneau
apprennent le nouveau chemin de communication. Le réseau DLR est à l'état d'erreur.
Dès que la reconfiguration est terminée, la communication entre tous les nœuds du réseau
est à nouveau possible.
434
①
Superviseur d'anneau actif
②
Nœud d'anneau
③
Trames de balises
④
Trames d'annonces
Réseau DLR à l'état normal
