10.2.1.1
Modes de port
Lorsque la détection de boucle est activée, vous pouvez configurer les modes suivants pour les
ports de pont :
• Mode sending
Le port de pont envoie des PDU et retransmet des PDU.
Pour détecter une boucle de réseau, un appareil doit lui-même envoyer des PDU. Configurez
donc pour au moins un port de pont de l'appareil le paramètre sending.
Notez que les PDU qui détectent les boucles de réseau génèrent une charge de réseau
supplémentaire. Sélectionnez soigneusement les ports de pont qui envoient des PDU, par
exemple aux embranchements d'un anneau (P1 dans l'exemple ci-dessous).
• Mode forwarding
Le port de pont retransmet uniquement des PDU.
Les boucles ne peuvent être détectées qu'entre les ports de pont qui retransmettent au moins
les PDU. Configurez par conséquent pour d'autres ports de pont le paramètre forwarding (P
2 dans l'exemple ci-après).
• Mode blocking
Le port de pont n'envoie pas de PDU et ne retransmet pas de PDU.
Si les PDU interfèrent avec le trafic de données, configurez pour les ports de pont concernés
le paramètre blocking. Par exemple :
– Pour les segments de réseau adjacents dans lesquels la détection de boucle n'est pas
– Pour les terminaux connectés (P4 dans l'exemple ci-dessous)

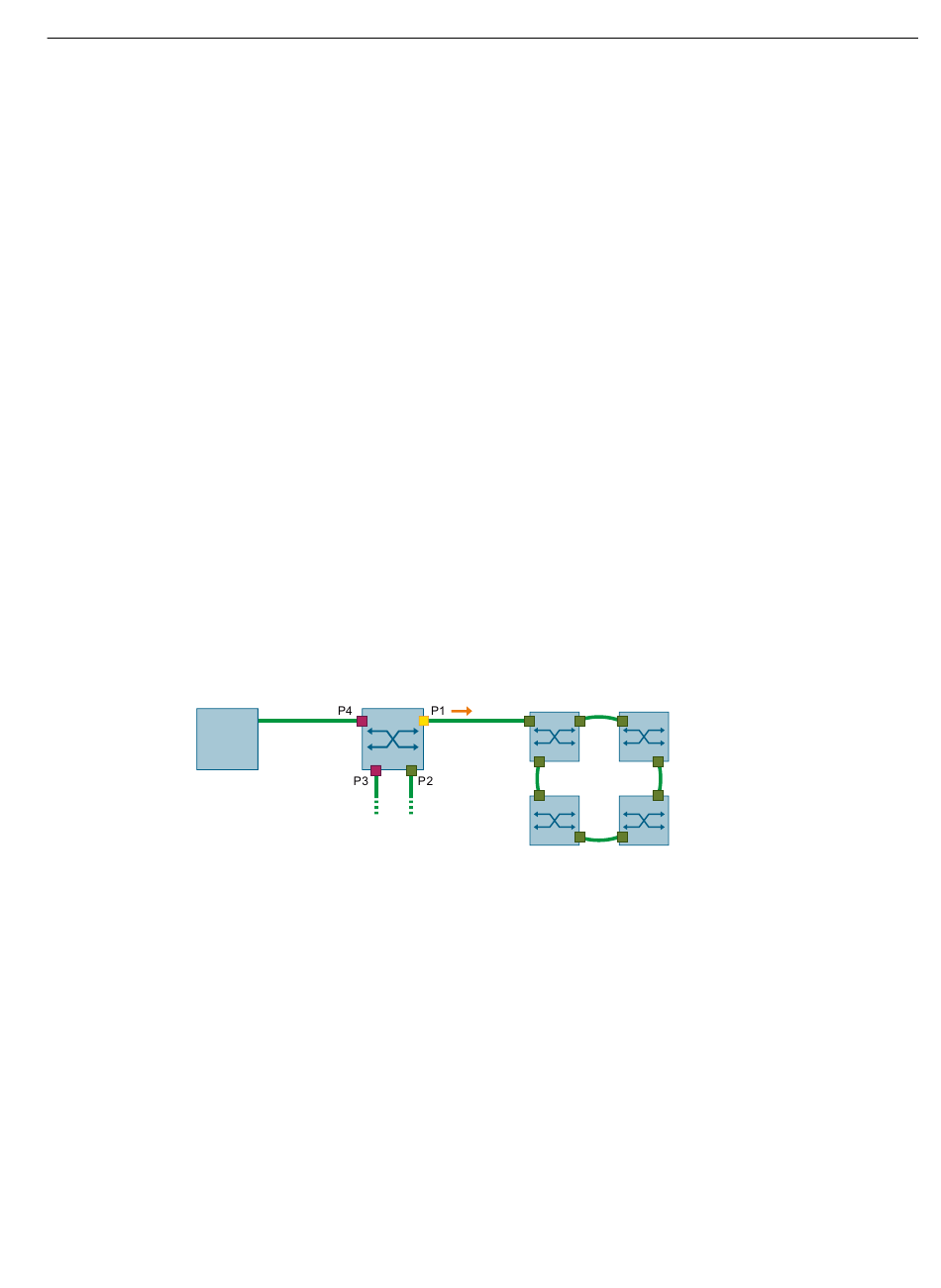

L'exemple suivant montre un commutateur et les différents modes de port de la détection de
boucle :
Figure 10-7
Command Line Interface (CLI) SINEC OS V2.4
Manuel de configuration, 10/2023, C79000-G8977-C498-07
activée (P3 dans l'exemple ci-dessous)
Modes de port de la détection de boucle
Redondance de réseaux
10.2 Détection de boucles de réseau
415
