Redondance de réseaux
10.2 Détection de boucles de réseau
10.2.1.2
Types de boucles de réseau

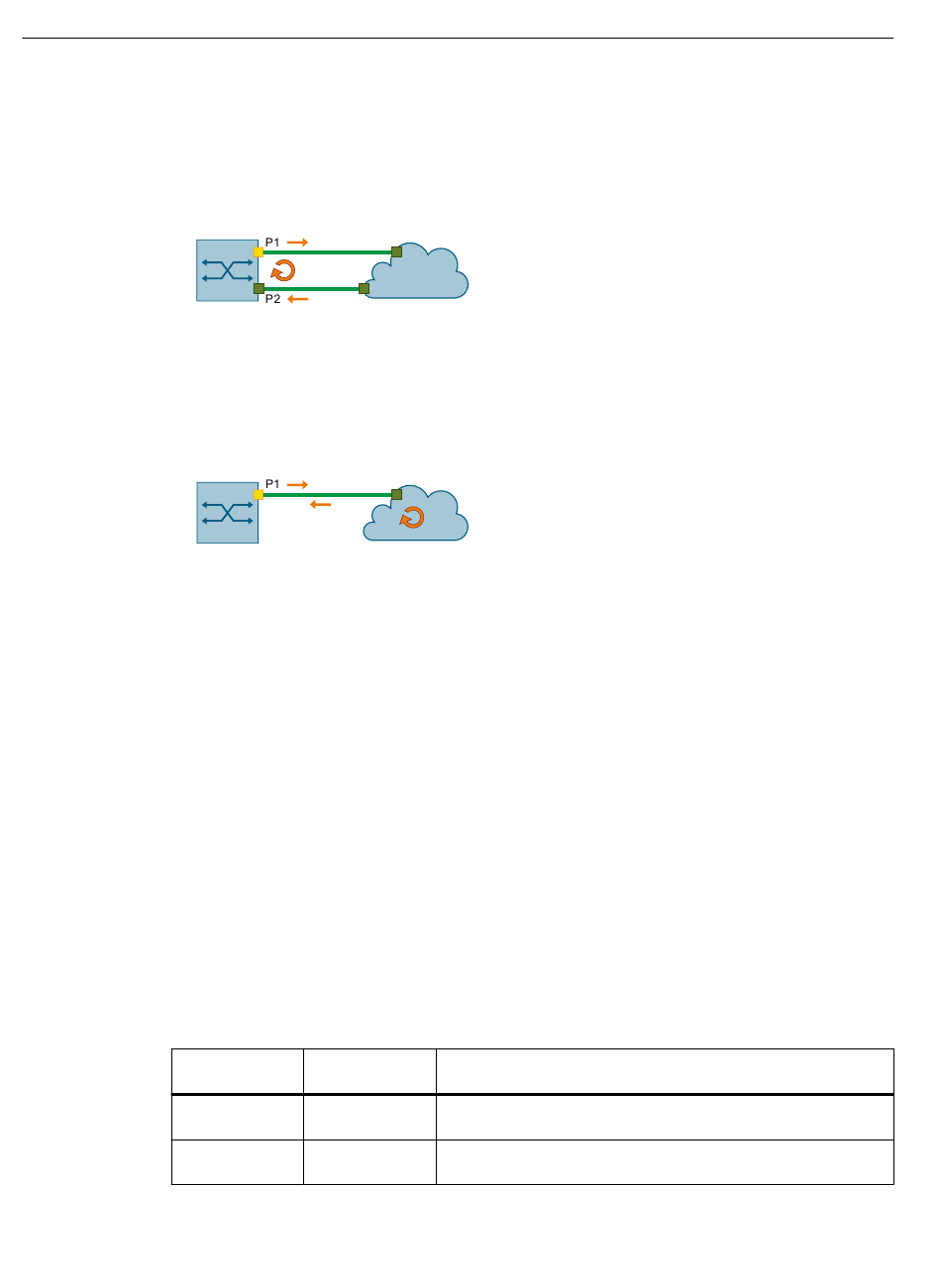

La détection de boucles distingue les types de boucles suivants :
• Boucle de réseau locale
Si un appareil reçoit à nouveau une PDU envoyée sur un autre port de pont, il existe une
boucle locale.
Figure 10-8
La détection de boucle peut interrompre une boucle locale en désactivant le port de pont qui
a envoyé la PDU.
• Boucle de réseau distante
Si un appareil reçoit à nouveau une PDU envoyée sur le même port de pont, il existe une
boucle à distance.
Figure 10-9
La détection de boucle ne peut pas interrompre une boucle distante, mais peut limiter ses
effets négatifs. En désactivant le port de pont de l'appareil, cette fonction empêche les
segments de réseau connectés d'être inondés par les trames tournant en boucle.
10.2.1.3
Mode VLAN
Lors de la détection de boucles de réseau, seul le niveau physique est considéré par défaut. Dans
un réseau avec une configuration de VLAN, il peut arriver que la détection de boucle détecte des
boucles physiques qui ne mettent cependant pas en danger le trafic de données. Les ports de
pont concernés peuvent être séparés logiquement par une configuration VLAN.
Lorsque le mode VLAN est activé, la fonction prend en compte la configuration VLAN des
ports de pont lors du traitement des PDU. Pour un appareil qui reçoit à nouveau une PDU
envoyée, la fonction ne détecte une boucle que si la PDU a été envoyée et reçue sur le même
VLAN.
10.2.1.4
Évènements associés
Les évènements suivants sont déclenchés par la détection de boucles et sont enregistrés
directement dans Syslog.
Évènement
Local loop detec‐
ted
Remote loop de‐
tected
416
Boucle de réseau locale
Boucle de réseau distante
Niveau de gravi‐
té
Error
"Loop Detection" has detected a local loop.
Error
"Loop Detection" has detected a remote loop.
Message Syslog
Command Line Interface (CLI) SINEC OS V2.4
Manuel de configuration, 10/2023, C79000-G8977-C498-07
