Figure 10-12
10.3.2
Configuration du DLR
Pour configurer le DLR, procédez comme suit :
1. Activez EtherNet/IP.
Pour plus d'informations, voir "Activation d'EtherNet/IP (Page 501)".
2. Ajoutez un VLAN statique pour DLR.
Pour plus d'informations, voir "Ajout ou édition d'un VLAN statique (Page 563)".
3. Sélectionnez le VLAN DLR.
Pour plus d'informations, voir "Sélection du VLAN DLR (Page 436)".
4. Veuillez vous assurer que la configuration de votre appareil correspond aux conditions de
configuration des ports DLR.
Pour plus d'informations, voir "Vérifier les conditions préalables pour les ports DLR
(Page 436)".
5. Sélectionnez les ports DLR.
Pour plus d'informations, voir "Sélection des ports DLR (Page 438)".
6. Activez le DLR.
Pour plus d'informations, voir "Activation de DLR (Page 439)".
Command Line Interface (CLI) SINEC OS V2.4
Manuel de configuration, 10/2023, C79000-G8977-C498-07

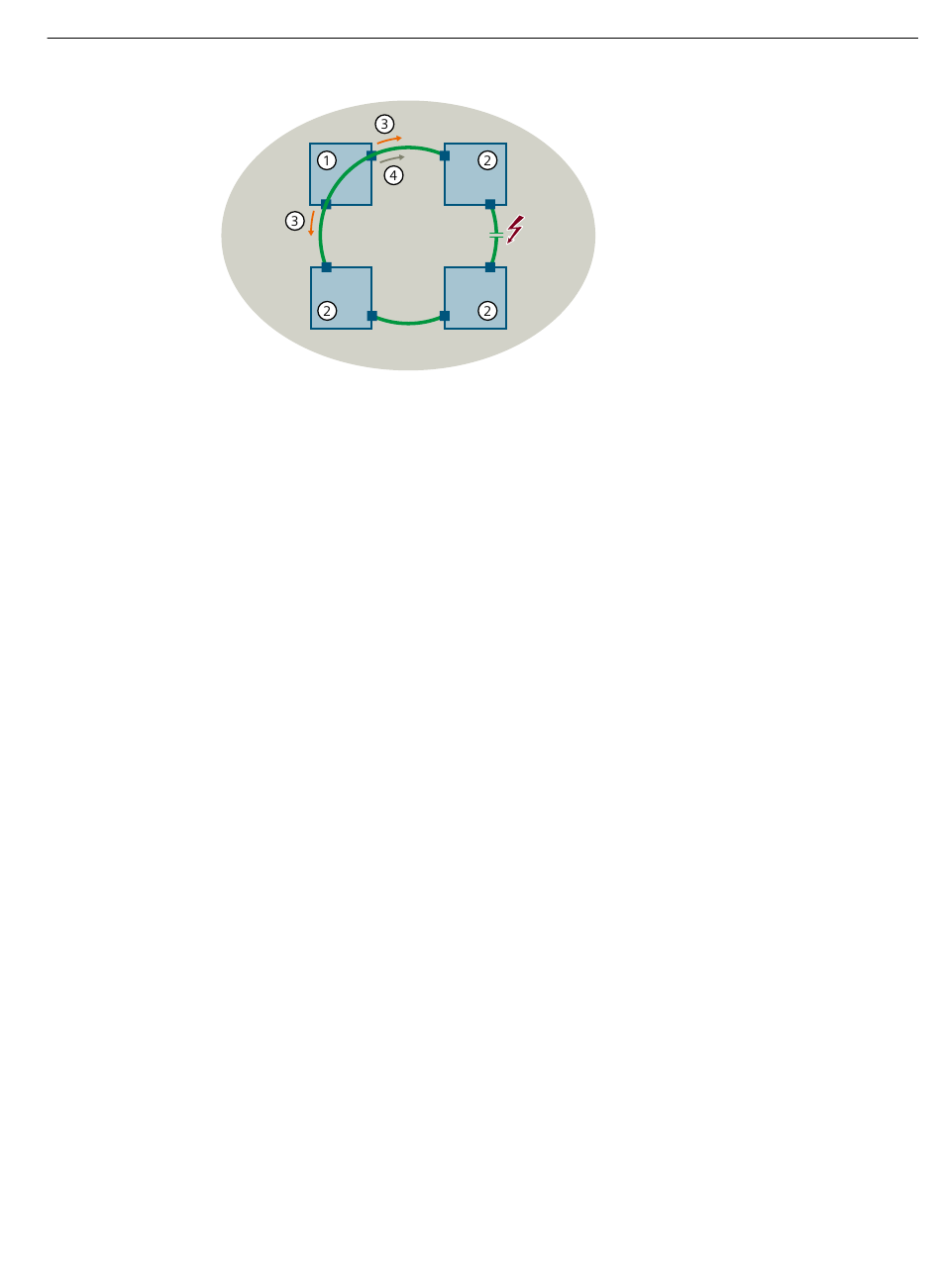

①
Superviseur d'anneau actif
②
Nœud d'anneau
③
Trames de balises
④
Trames d'annonces
Réseau DLR à l'état d'erreur
Redondance de réseaux
10.3 Device Level Ring
435
