10.1 Spanning Tree Protocol (STP)
RSTP dans les domaines d'application avec câblage structuré
RSTP permet d'établir des systèmes de câblage structurés dans lesquels la connexion est
maintenue même en cas de défaillance d'un lien. Par exemple, en cas de défaillance d'un seul
lien entre A et N dans la figure "Exemple - Configuration RSTP pour câblage structuré", tous les
ports des ponts 555 à 888 resteraient connectés au réseau.
G
Figure 10-3
Comment mettre en place une configuration pour un câblage structuré :
1. Choisissez les paramètres de conception du réseau.
– Quelles sont les exigences en matière de robustesse, de protection contre les
– Y a-t-il des exigences particulières pour le routage vers un ordinateur hôte central ?
– Y a-t-il des exigences particulières en matière de redondance des ports ?
2. Avez-vous d'éventuels besoins d'assistance pour les anciens appareils ?
– Utilisez-vous des ponts STP dans le réseau ?
– Ces ponts ne prennent pas en charge le passage rapide à l'état Retransmettre. Si de tels
3. Définissez des ports de périphérie et les ports avec restrictions en raison du mode semi-
duplex/de supports partagés.
– Les ports connectés à des ordinateurs hôtes, à des IED et contrôleurs peuvent être définis
– Les ports soumis à des restrictions en raison d'un fonctionnement en semi-duplex/de
362
A
B
C
D
J
I
H

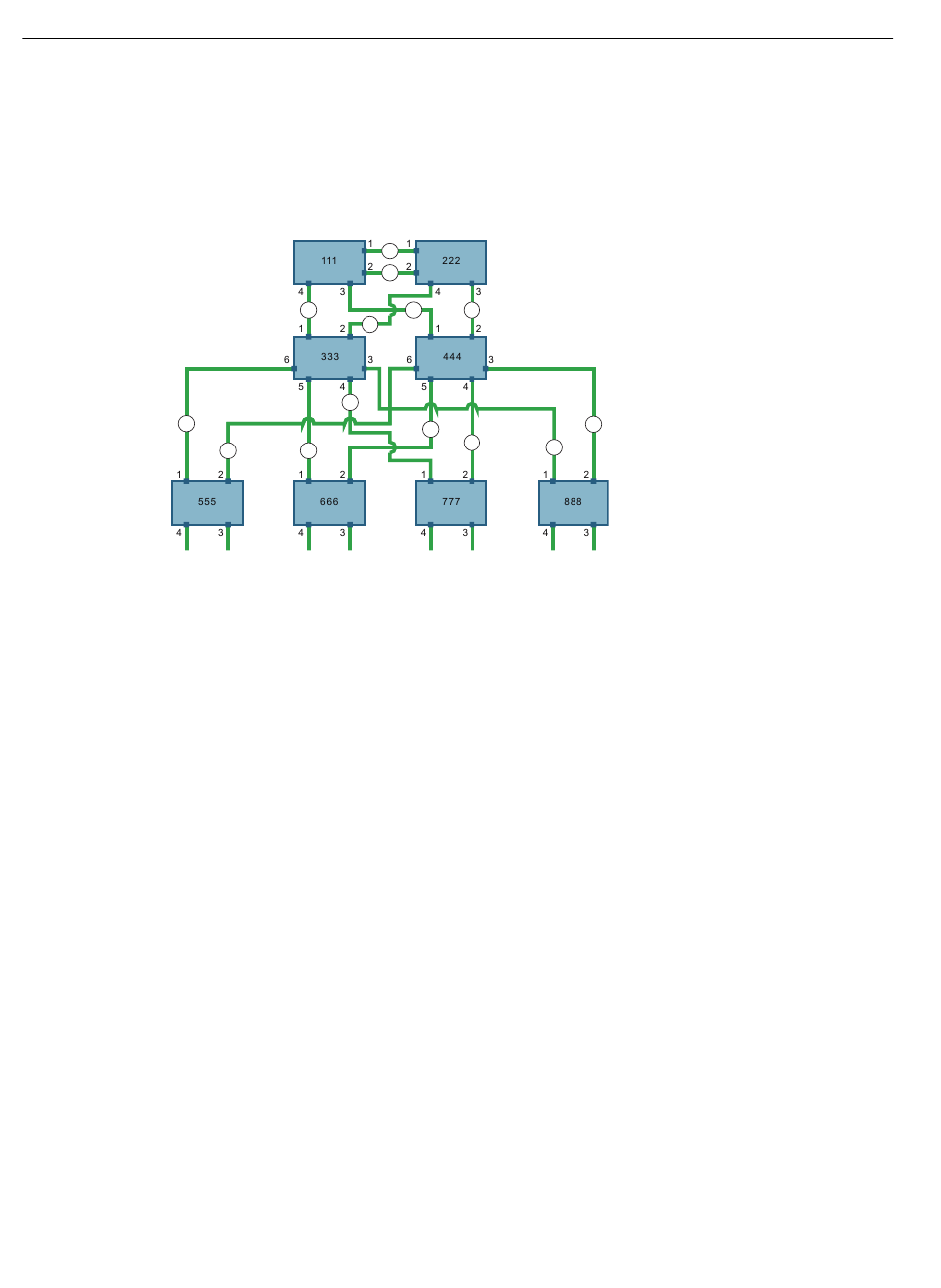

Exemple - Configuration RSTP für câblage structuré
défaillances/de temps de restauration du réseau ?
ponts existent, peuvent-ils être rapprochés de la périphérie du réseau ?
comme des ports de périphérie afin d'assurer un passage rapide à l'état Retransmission et
de réduire le nombre de messages de changement de topologie sur le réseau.
supports partagés nécessitent une attention particulière afin de s'assurer qu'ils ne
prolongent pas les temps de panne/rétablissement.
E
F
K
M
L
