Redondance de réseaux
10.5 Passive Listening
Couplage redondant Passive Listening
Les ports de pont pour lesquels aucun (R)STP n'est activé, rejettent les BPDU (R)STP. Comme
les BPDU (R)STP ne sont pas retransmises dans l'anneau MRP, les deux dispositifs de couplage
appartenant au réseau (R)STP
eux. Les ports de couplage des deux appareils obtiennent le rôle Edge et passent à l'état
Retransmission. Le trafic de données est envoyé à l'anneau MRP via les deux ports de
couplage et tourne en rond.

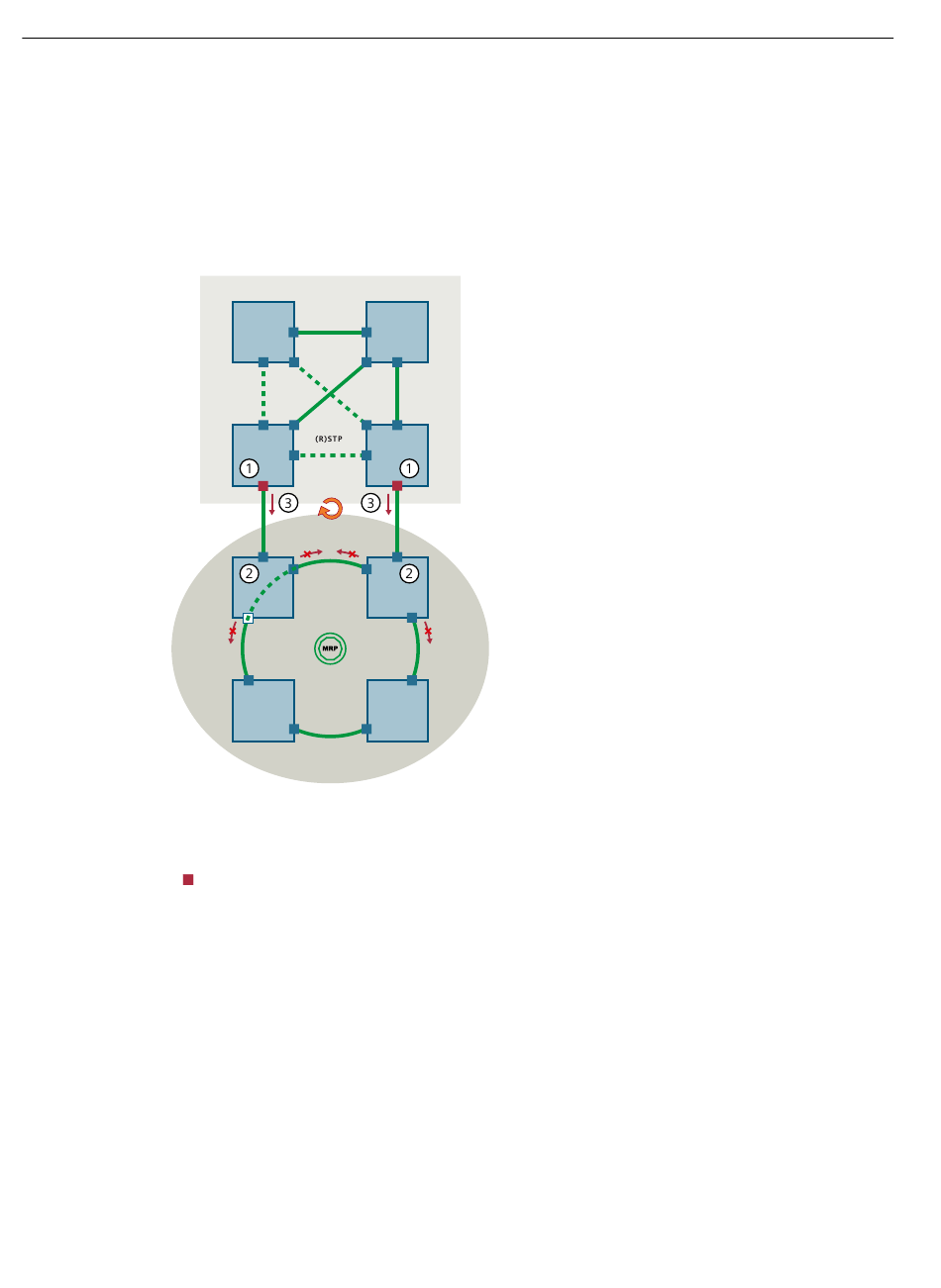

Figure 10-18
Couplage redondant Passive Listening
Lorsque sur tous les abonnés de l'anneau Passive Listening est activé, les BPDU sont
retransmises d'un réseau RSTP dans l'anneau MRP et retournent au réseau (R)STP. Les deux
appareils de couplage du réseau (R)STP
et rompent la boucle en désactivant une connexion. Un port de couplage demeure à l'état
Retransmission tandis que l'autre passe à l'état Blocage. L'anneau MRP est du point de vue
du réseau (R)STP une liaison point à point.
466
Appareils de couplage qui appartiennent au réseau (R)STP
Appareils de couplage qui appartiennent à l'anneau MRP
BPDU (R)STP
Port (R)STP à l'état Retransmission
Couplage redondant Passive Listening
ne détectent pas la connexion supplémentaire entre
détectent la connexion supplémentaire entre eux
Manuel de configuration, 10/2023, C79000-G8977-C498-07
Command Line Interface (CLI) SINEC OS V2.4
