Contrôle et classification du trafic de données
12.3 Classes de trafic
12.3.3
Exemples de configuration
Les exemples de configuration suivants montrent différentes procédures pour éviter la perte de
trames de haute priorité. Chaque exemple est basé sur un scénario unique dans lequel une série
de capteurs sur une ligne de production envoient des messages à une CPU SIMATIC S7 via un
commutateur sur lequel SINEC OS est installé.
①
②
③

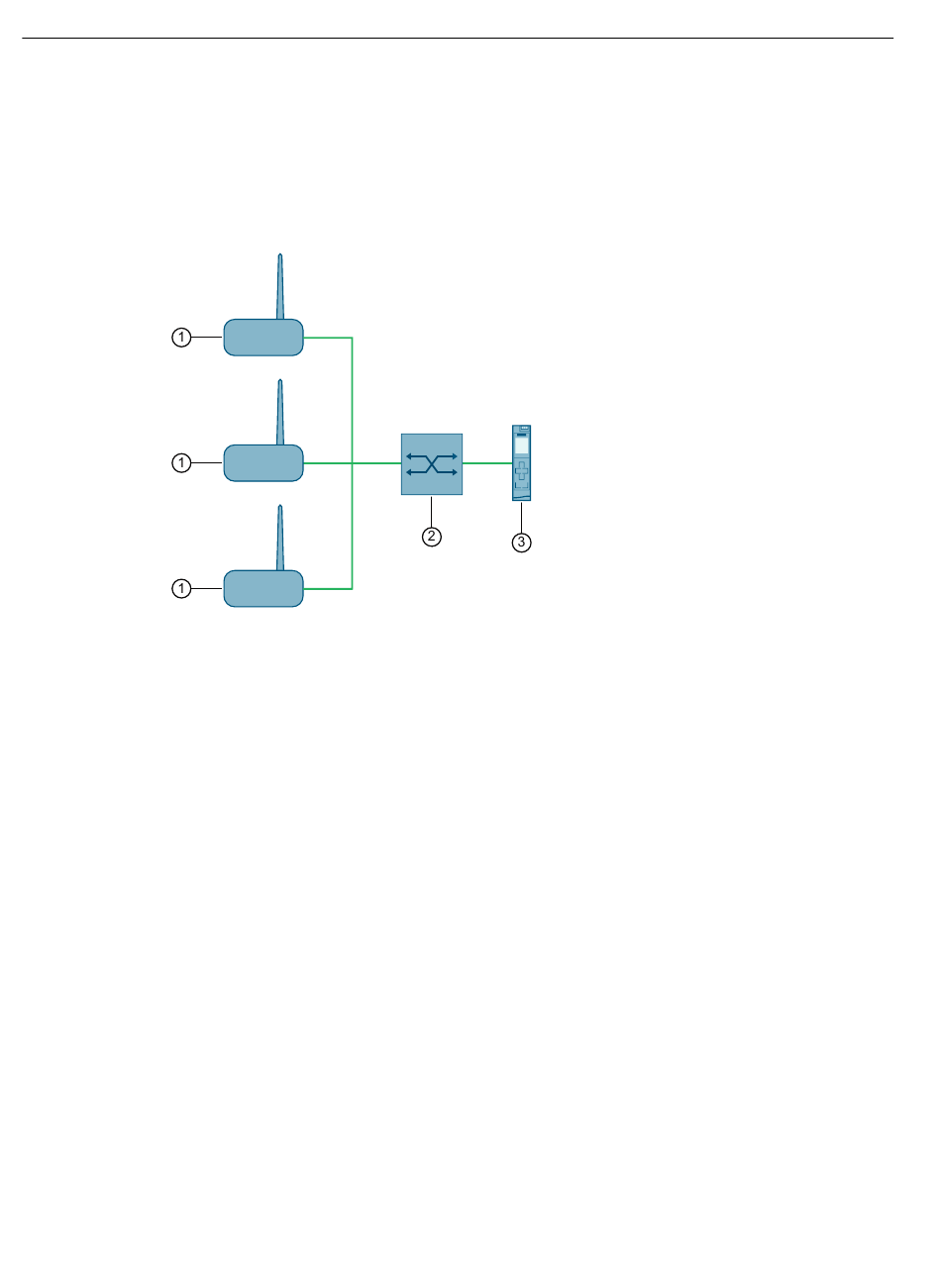

Figure 12-9
12.3.3.1
Priorisation de toutes les trames
Dans cette version du scénario, toutes les trames reçues par l'appareil sont considérées comme
importantes, indépendamment de la priorité qui leur est respectivement affectée.
Méthode 1 : Affectation d'une priorité élevée à chaque trame
Dans SINEC OS, la valeur de priorité des trames est ignorée et c'est la priorité par défaut du
port de pont récepteur qui est affectée.
1. Définissez une priorité élevée pour la priorité par défaut de chaque port de pont connecté aux
capteurs, par exemple 7 (la priorité la plus élevée).
Pour plus d'informations, voir "Configuration de la priorité par défaut (Page 580)".
2. Paramétrez pour chaque port de pont connecté aux capteurs le mode de
confiance untrust.
Pour plus d'informations, voir "Configuration du mode de confiance (Page 584)".
3. [Facultatif] Envoyez le trafic de données des capteurs et observez les files d'attente du trafic
pour vérifier que les trames importantes obtiennent une priorité plus élevée que les autres
trames.
588
Capteur
Commutateur
CPU SIMATIC S7
Topologie de classes de trafic de base
Command Line Interface (CLI) SINEC OS V2.4
Manuel de configuration, 10/2023, C79000-G8977-C498-07
