Contrôle et classification du trafic de données
12.2 VLAN
périphérie apprennent alors les VLAN communiqués et les communiquent au commutateur
central.

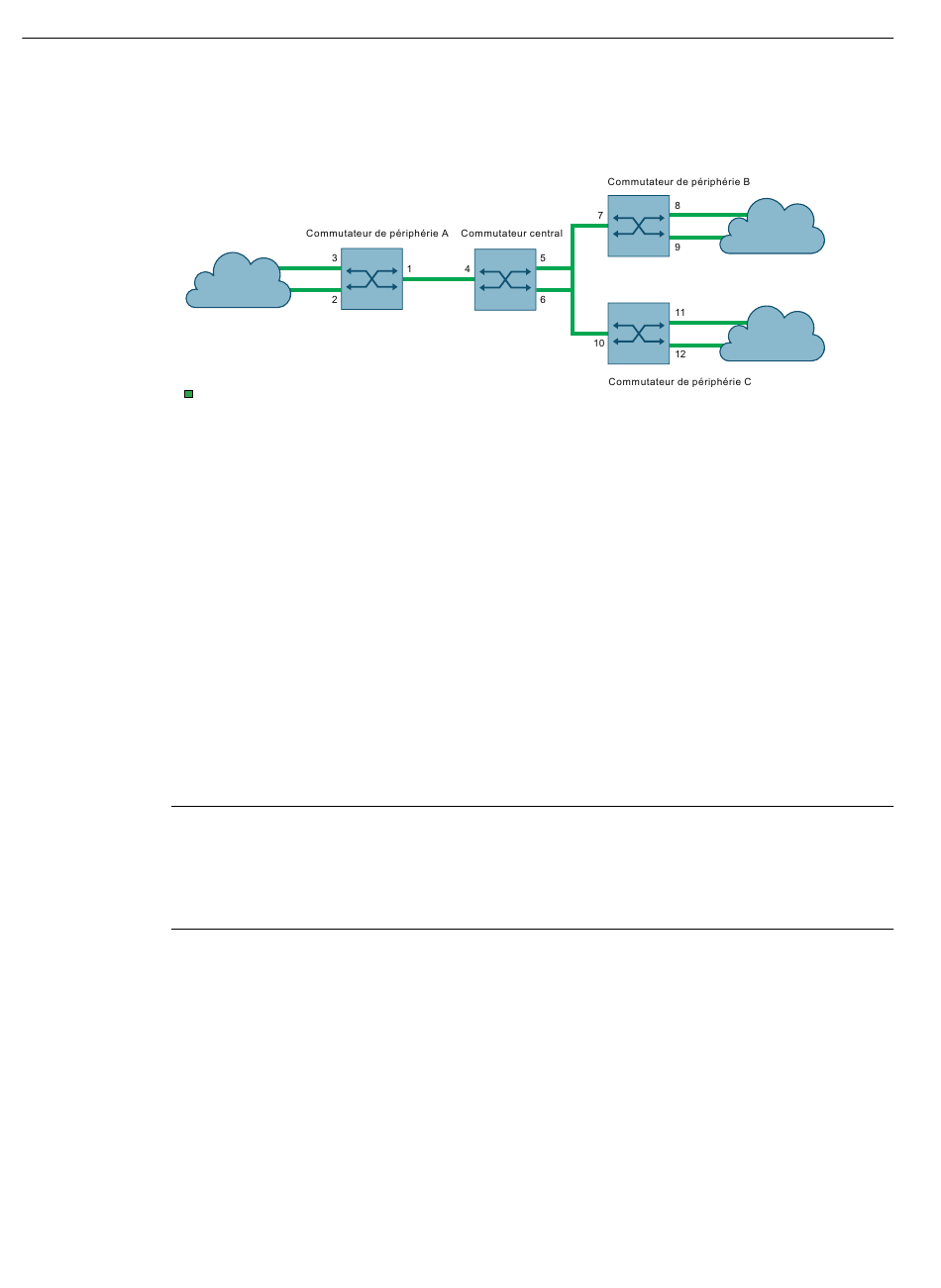

Figure 12-5
Dans cette configuration, il n'est pas nécessaire de configurer des VLAN statiques pour le
commutateur central et les commutateurs de périphérie. Tous les VLAN sont communiqués
et appris automatiquement via GVRP.
12.2.1.9
VLAN interdits
Par défaut, chaque port de jonction est automatiquement un membre de chaque VLAN défini.
Il peut toutefois être nécessaire de restreindre le trafic VLAN spécifique sur certains ports de
pont. Cela peut être fait en définissant une liste de VLAN interdits. Une telle liste est définie pour
des interfaces individuelles et elle régit les VLAN dont le port peut devenir membre. Lorsque le
filtre ingress est activé, le trafic entrant appartenant à l'un des VLAN interdits de la liste est
automatiquement rejeté.
Une liste des VLAN interdits empêche également l'ajout automatique des ports de pont aux
VLAN appris dynamiquement par GVRP. Les VLAN figurant sur la liste des VLAN interdits d'un
port de pont ne sont pas non plus communiqués à ce port par GVRP.
Remarque
Activez le filtre ingress si vous utilisez des listes de VLAN interdits. Les listes de VLAN interdits
empêchent simplement un port de pont de rejoindre des VLAN spécifiques. Elles n'empêchent
pas qu'une trame d'un VLAN figurant dans la liste des VLAN interdits soit transmise à un autre
port de pont qui est membre de ce VLAN.
12.2.1.10
Mode tunnel VLAN 0
Certaines fonctions, comme PROFINET, transmettent des trames prioritaires balisées avec un ID
de VLAN 0. Ces trames doivent en fait être transmises telles quelles avec leur priorité indiquée.
Cependant, selon la norme IEEE 802.1Q, chaque trame avec valeur de priorité transmise via un
port de pont se voit en principe attribuer le PVID du port au lieu de son ID de VLAN d'origine.
560
PROFINET/Industrial Ethernet (Twisted Pair)
Exemple d'une application GVRP
Command Line Interface (CLI) SINEC OS V2.4
Manuel de configuration, 10/2023, C79000-G8977-C498-07
