Redondance de réseaux
10.1 Spanning Tree Protocol (STP)
États et rôles RSTP
Les ponts RSTP se voient attribuer le rôle de pont racine ou de pont désigné par les autres ponts
du réseau.
• Le pont racine est le centre logique du réseau.
• Les ponts désignés sont tous les autres ponts du réseau.
Un état et un rôle sont attribués à chaque port d'un pont.
• L'état décrit ce qui se passe sur le port en ce qui concerne l'apprentissage d'adresses et la
retransmission des trames.
• Le rôle indique si le port est orienté vers le centre ou les bords du réseau et si le port peut être
utilisé.
①
②
③
④
⑤
⑥

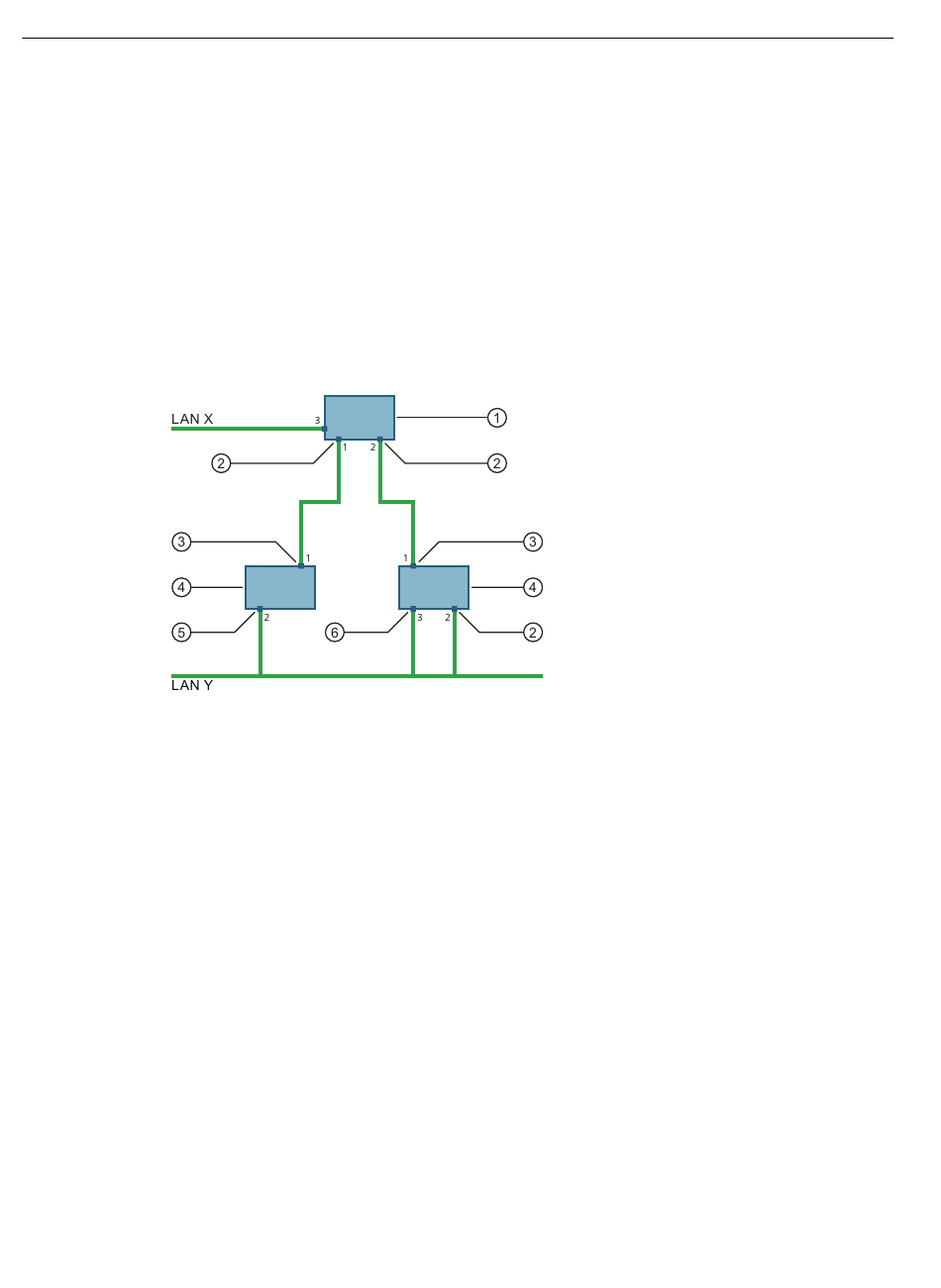

Figure 10-1
Rôles de port
Les ports de pont RSTP peuvent adopter l'un des rôles ci-après :
• Racine
Un port avec le rôle racine est le chemin le plus rapide vers le pont racine. Chaque pont
désigné doit disposer d'un seul port racine. Les ports racine ne sont pas autorisés sur un pont
racine.
• Alternatif
Un port avec le rôle alternatif est le deuxième chemin le plus rapide vers le pont racine. Ce
port ne participe pas au réseau RSTP. Il attend de reprendre le rôle de port racine lorsque le
port racine actif tombe en panne.
356
Pont racine
Port désigné
Port racine
Pont désigné
Port alternatif
Port de secours
États et rôles RSTP
Command Line Interface (CLI) SINEC OS V2.4
Manuel de configuration, 10/2023, C79000-G8977-C498-07
