Redondance de réseaux
10.4 Media Redundancy Protocol
10.4.1.8
Configuration MRP via un automate PROFINET
Vous pouvez configurer MRP directement sur l'appareil, mais aussi également sur un outil de
configuration (p. ex. TIA Portal). Si vous réalisez la configuration MRP avec un outil de
configuration, celle-ci sera chargée par un automate PROFINET sur les appareils connectés.
①
②
③

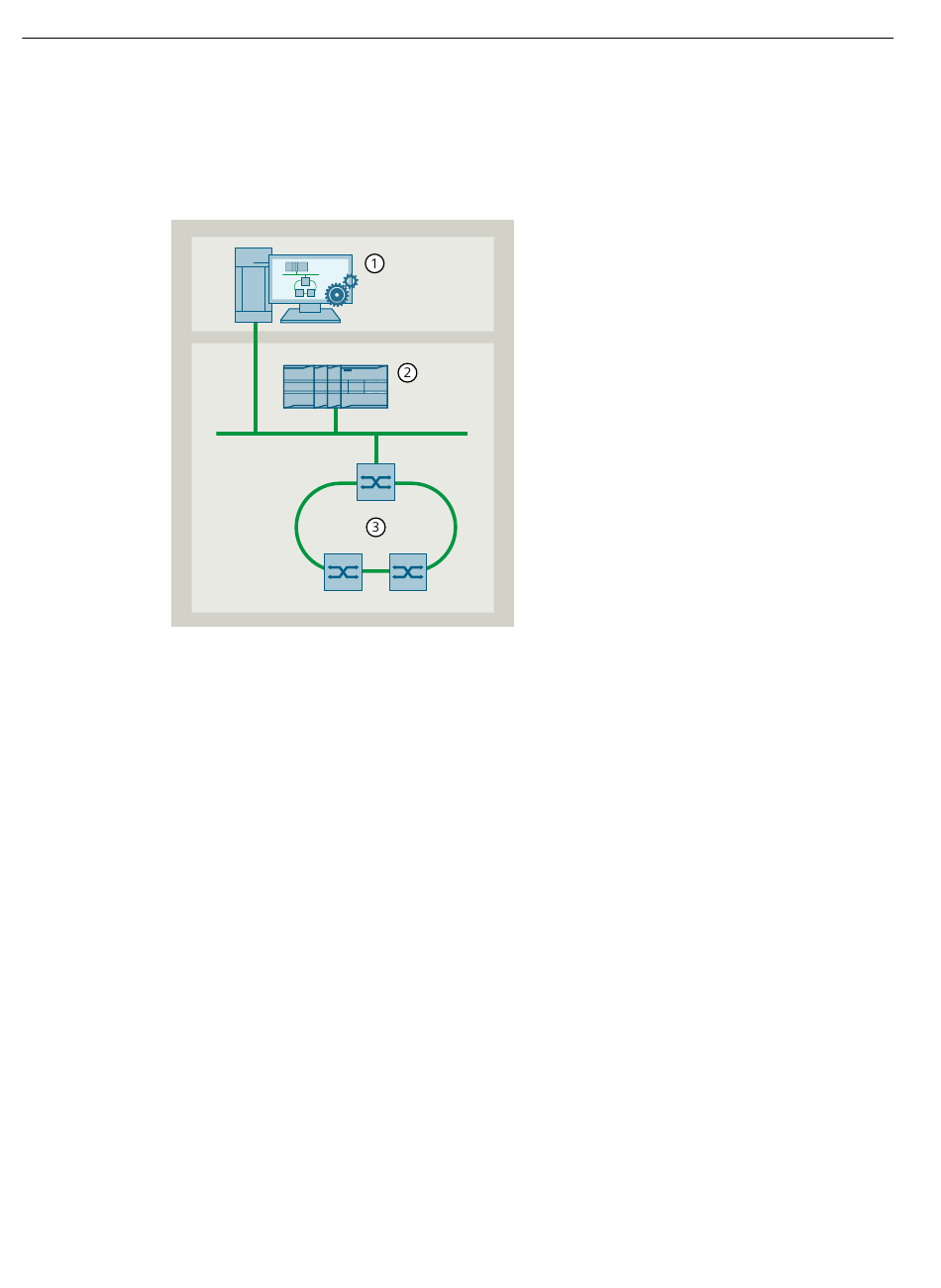

Figure 10-16
Pour charger une configuration MRP avec un automate PROFINET sur un appareil, procédez
comme suit :
1. Réalisez une configuration MRP avec un outil de configuration.
2. Préparez l'appareil SINEC OS.
Si la configuration MRP chargée viole une règle de configuration de SINEC OS, l'appareil
refuse la configuration.
– Veuillez vous assurer que l'appareil possède un nom d'appareil PROFINET.
– Veuillez vous assurer que DCP est activé avec des droits d'accès en lecture et en écriture
– Veuillez vous assurer que la configuration de votre appareil correspond aux conditions de
3. Chargez la configuration MRP sur l'appareil avec l'automate PROFINET.
450
Outil de configuration
Automate PROFINET
Anneaux MRP avec appareils SINEC OS
Configuration MRP via un automate PROFINET
Configurez le nom d'appareil PROFINET avec SINIC PNI, par ex.
(option read-write).
Pour plus d'informations, voir "Configuration des droits d'accès de DCP (Page 481)".
configuration de MRP.
Pour plus d'informations, voir "Vérifiez les conditions MRP (Page 451)".
Command Line Interface (CLI) SINEC OS V2.4
Manuel de configuration, 10/2023, C79000-G8977-C498-07
