①
②
③
④
⑤
⑥
⑦

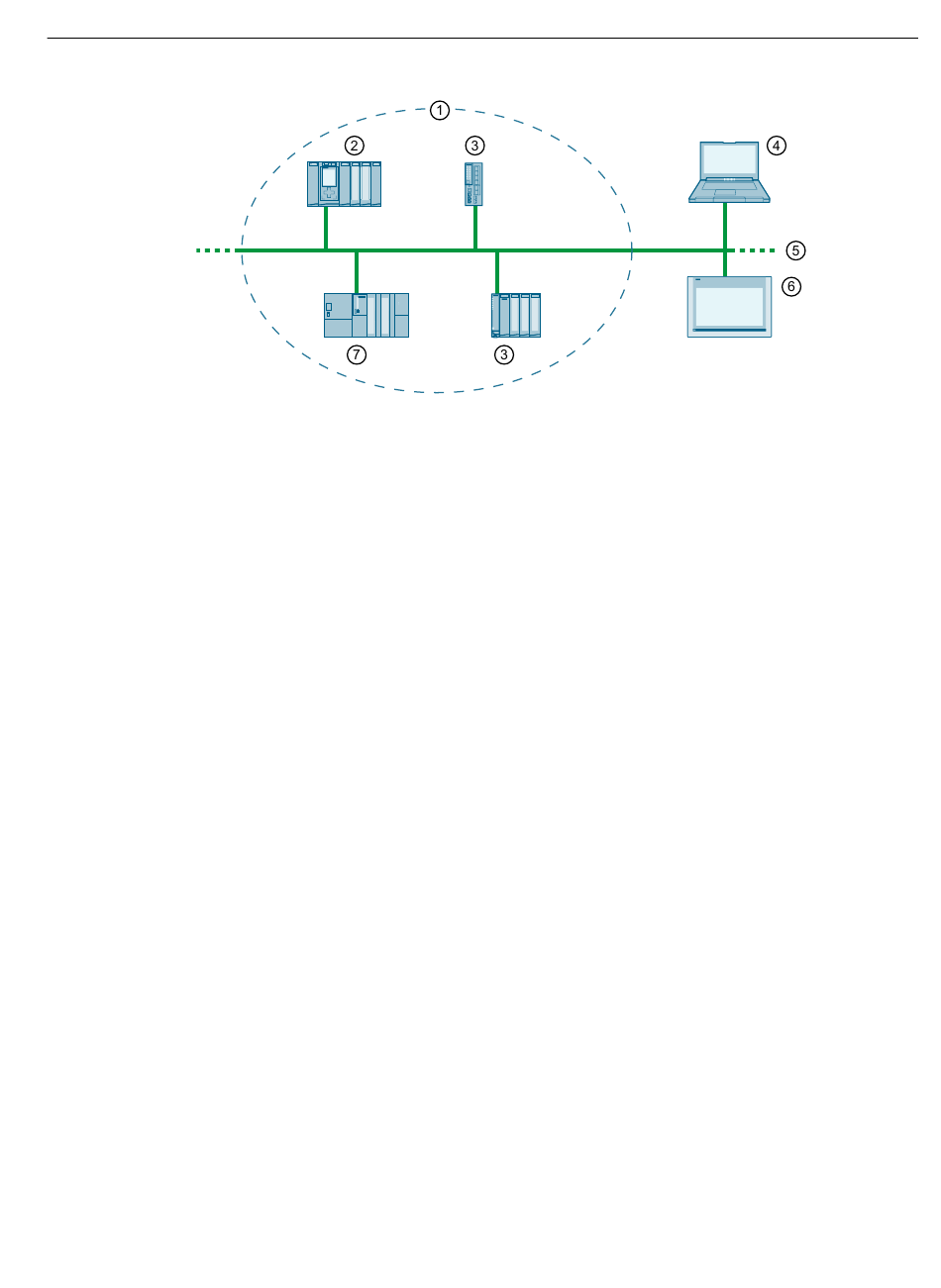

Figure 11-1
Command Line Interface (CLI) SINEC OS V2.4
Manuel de configuration, 10/2023, C79000-G8977-C498-07
SIMATIC
S7-1500
SIMATIC
S7-300
Constituants PROFINET
Système PROFINET IO
Contrôleur PROFINET
Appareil PROFINET
PG/PC (Superviseur PROFINET IO) PG/PC/appareil IHM pour la mise en service et le diagnostic
PROFINET/Industrial Ethernet
IHM (interface homme-machine) Appareil de conduite et supervision
Appareil intelligent
Constituants PROFINET
SCALANCE
XC-200
ET 200MP
Description
-
Appareil qui permet d'adresser des appareils PROFINET con‐
nectés. Cela signifie : Le contrôleur PROFINET échange des
signaux d'entrée et de sortie avec des appareils de terrain.
Le contrôleur PROFINET est l'automate sur lequel le program‐
me d'automatisation est exécuté.
Appareil de terrain décentralisé affecté à un contrôleur PRO‐
FINET, p. ex. Distributed IO, terminaux de distributeurs, con‐
vertisseurs de fréquence, commutateurs avec fonctionnalité
PROFINET IO intégrée
Infrastructure de réseau
Appareil IO intelligent
Découverte et gestion de réseau
11.3 PROFINET
