12.3.1.5

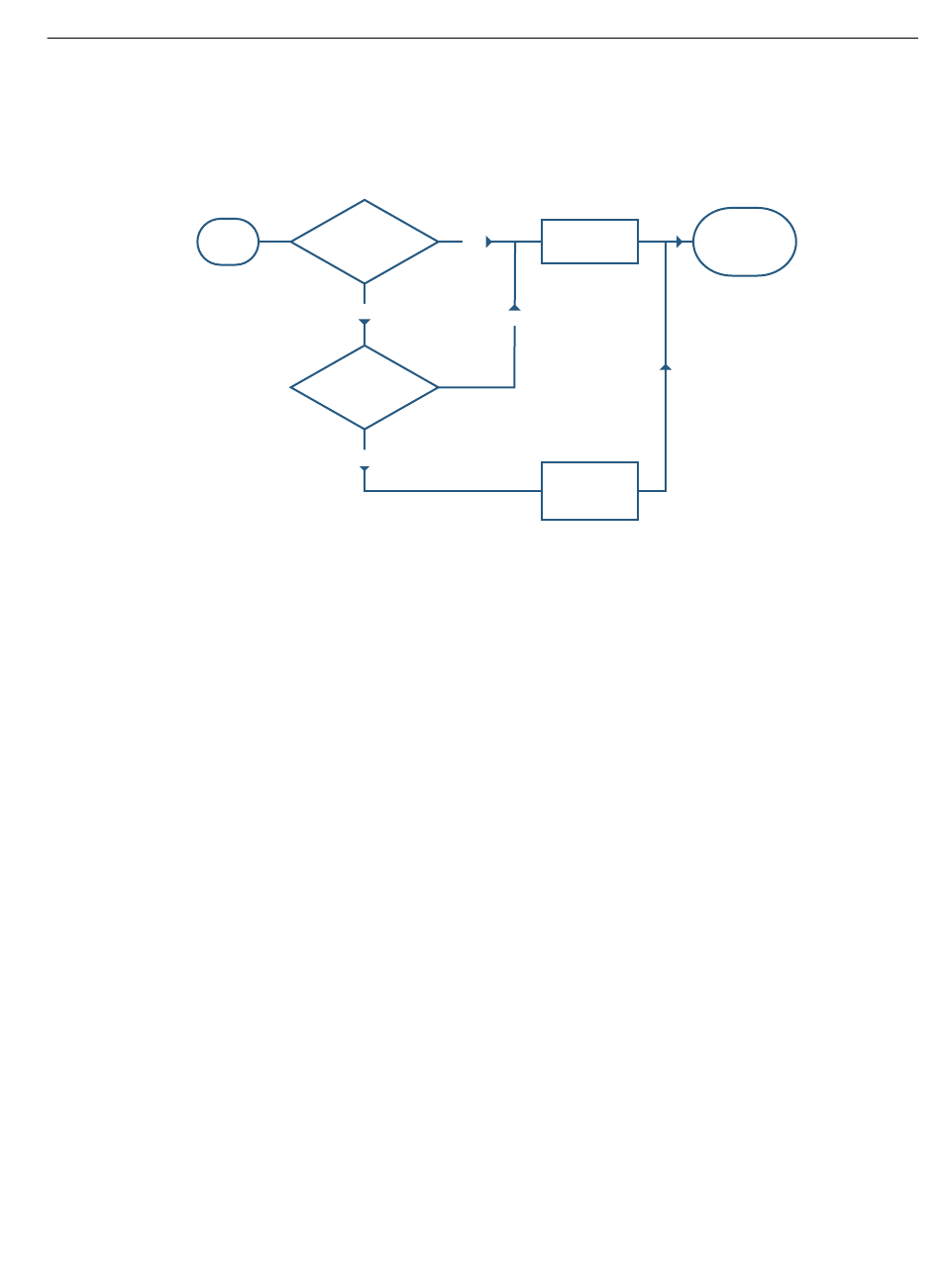

Régénération des priorités
Les paragraphes suivants expliquent comment la priorité affectée à une trame entrante est
régénérée à la sortie :
Ingress
frame
Figure 12-8
12.3.2
Configuration des classes de trafic
Pour configurer des classes de trafic, configurez un ou plusieurs ports de pont pour qu'ils
attribuent des classes de trafic aux trames reçues.
Les classes de trafic pour les ports de pont sont configurées en fonction du trafic de données
reçu sur chaque port.
• Les trames 802.1Q de couche 2 balisées ont une valeur PCP dans leur en-tête qui permet
d'affecter la trame à la file d'attente correspondante de la classe de trafic.
• Les trames de la couche 3 ont une valeur DSCP de 6 bits dans leur en-tête, grâce à laquelle
la trame est affectée à une file d'attente de la classe de trafic.
Un port de pont peut recevoir un ou les deux types de trames. Il peut également recevoir des
trames qui n'ont aucune des deux valeurs dans l'en-tête.
Pour configurer des classes de trafic pour les ports de pont, procédez comme suit :
1. [Facultatif] Configurez la priorité par défaut du port de pont. Cette priorité est
automatiquement affectée à chaque trame qui n'a pas sa propre priorité.
Pour plus d'informations, voir "Configuration de la priorité par défaut (Page 580)".
2. Définissez la manière dont le port de pont affecte les trames à la file d'attente correspondante
de la classe de trafic.
– Pour les trames 802.1Q de couche 2 balisées, voir "Affectation d'une classe de trafic à une
– Pour les trames de couche 3, voir "Affectation d'une classe de trafic à une valeur DSCP
Command Line Interface (CLI) SINEC OS V2.4
Manuel de configuration, 10/2023, C79000-G8977-C498-07
Trust mode is
untrust or dscp
NO
Frame is tagged
(802.1p)
YES
Régénération des priorités
valeur PCP (Page 581)"
(Page 582)"
Contrôle et classification du trafic de données
Use default
YES
priority
NO
Remap the priority
based on the
frame's PCP value
12.3 Classes de trafic
To the traffic
class queues of
egress ports
579
