Contrôle et classification du trafic de données
12.2 VLAN
PC
Switch

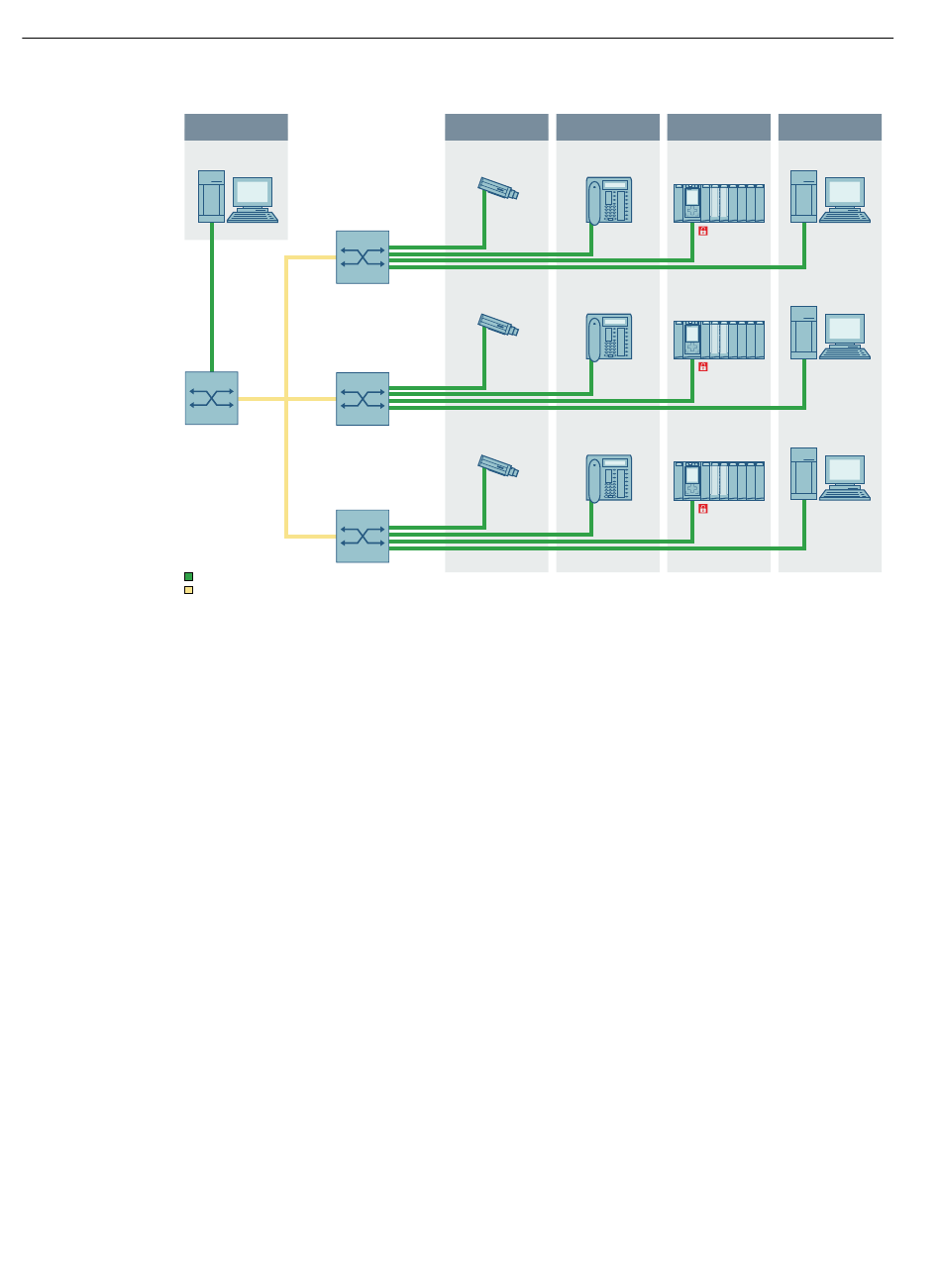

Figure 12-2
12.2.1.1
Création de VLAN
La création de VLAN est soit statique soit dynamique :
• Statique
Les VLAN statiques peuvent être définis directement sous SINEC OS.
• Dynamique
Les VLAN peuvent être appris à l'aide du protocole GARP VLAN.
12.2.1.2
Modes de fonctionnement "compatible VLAN" et "non compatible VLAN"
Les appareils conformes à la norme IEEE 802.1Q sont classés comme compatibles VLAN et
fonctionnent à tout moment en mode compatible VLAN. Ces appareils reconnaissent les balises
VLAN sur les trames entrantes (ingress) et utilisent la balise ainsi que l'adresse MAC ou IP de la
cible pour transmettre la trame sur le segment de réseau local virtuel correct.
En revanche, les appareils qui ne sont pas conformes à IEEE 802.1Q sont considérés comme
non compatibles VLAN. Ces appareils ignorent les balises VLAN et transmettent les trames
telles quelles à leur adresse MAC ou IP de destination. Les balises VLAN ne sont pas
supprimées de l'en-tête de la trame.
554
VLAN 5
"Control Room"
Switch
Switch
Switch
PROFINET/Industrial Ethernet (Twisted Pair)
PROFINET/Industrial Ethernet (Fiber Optic)
Séparation du trafic de données par plusieurs VLAN
VLAN 1
VLAN 2
"Video"
"Voice"
Camera
VoIP
Camera
VoIP
Camera
VoIP
Command Line Interface (CLI) SINEC OS V2.4
Manuel de configuration, 10/2023, C79000-G8977-C498-07
VLAN 3
VLAN 4
"Controller"
"Miscellaneous"
PC
PC
PC
