Pour répondre aux exigences, il faut mettre en œuvre un réseau de données stable, flexible
et redondant. Cela est possible grâce à la conception des réseaux de communication avec
des chemins de connexion physiques redondants entre les nœuds du réseau. Des protocoles
de redondance spéciaux assurent ici une topologie de réseau sans boucle et la détection des
interruptions de communication.
Lors du couplage redondant de segments de réseau gérés avec des protocoles de redondance
différents, l'absence de toute autre mesure risquerait de se solder par des télégrammes en
boucle et par une interruption du trafic de données.
10.5.1.1
Couplage simple sans Passive Listening
Sans autre mesure, les réseaux (R)STP ne peuvent être connectés à des structures en anneau
basées sur MRP que via un dispositif de couplage.
①
②
Figure 10-17
10.5.1.2
Couplage redondant avec passive listening
Si vous couplez un réseau (R)STP à un anneau MRP via deux dispositifs de couplage différents et
que vous n'utilisez pas de protocole approprié, vous créez une boucle dans le réseau.
Command Line Interface (CLI) SINEC OS V2.4
Manuel de configuration, 10/2023, C79000-G8977-C498-07
Appareils de couplage qui appartiennent au réseau (R)STP
Appareil de couplage qui appartient à l'anneau MRP
Port (R)STP à l'état Retransmission
Port (R)STP à l'état Blocage

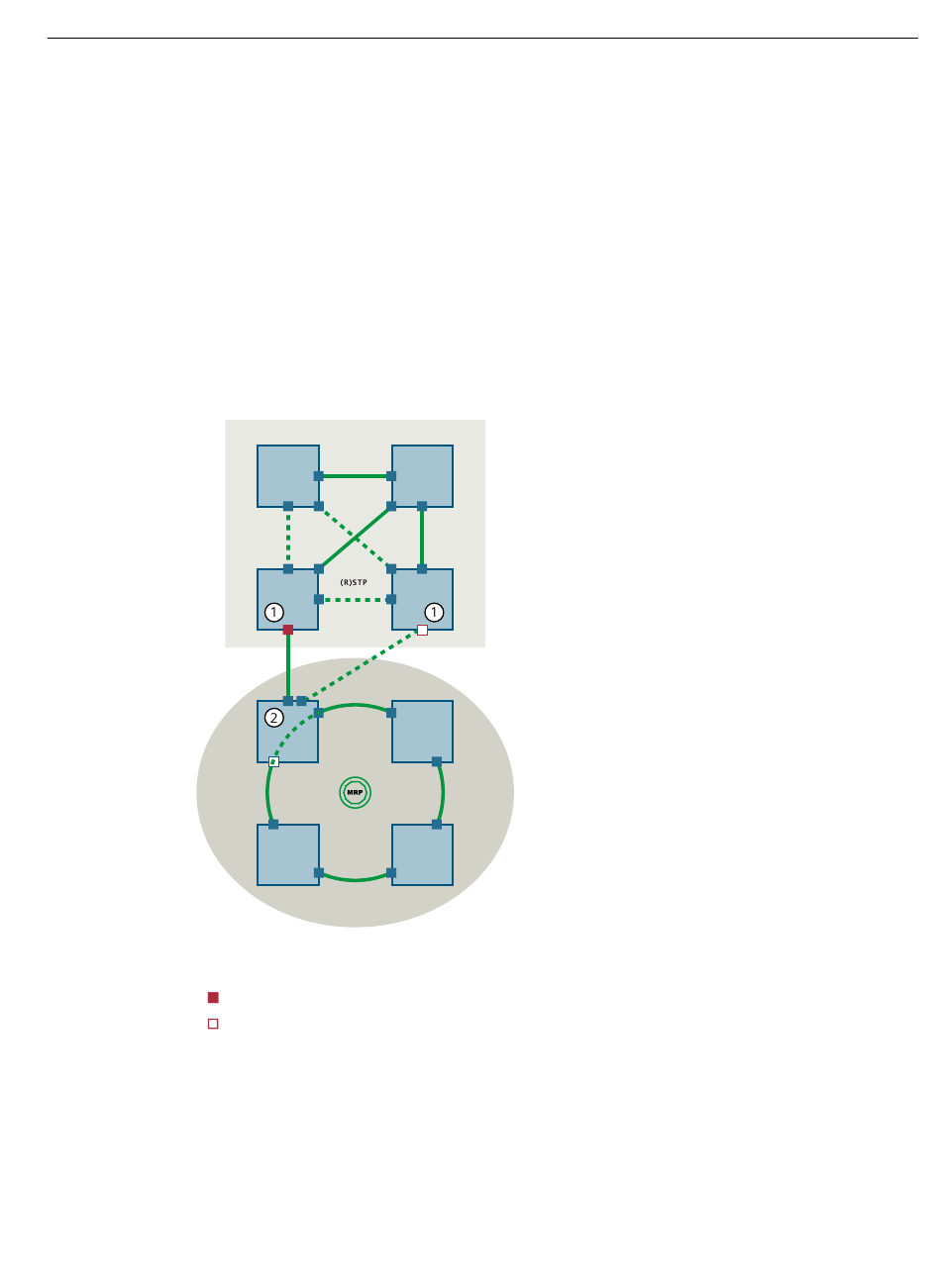

Simple Couplage d'un réseau (R)STP à un anneau MRP
Redondance de réseaux
10.5 Passive Listening
