8.1.1.3
Communication en duplex
La communication en duplex permet aux partenaires de liaison de communiquer dans les deux
sens. SINEC OS prend en charge les types de voies de communication suivants suivants :
• Duplex intégral
En mode duplex intégral, les deux partenaires de liaison peuvent émettre et recevoir dans les
deux sens. La communication via protocole Voice Over Internet (VOIP) est une excellente
application pour ce mode de communication. Les locuteurs des deux côtés d'une
conversation peuvent parler et s'écouter mutuellement en même temps, car les extrémités
de leurs canaux peuvent envoyer et recevoir simultanément des signaux.

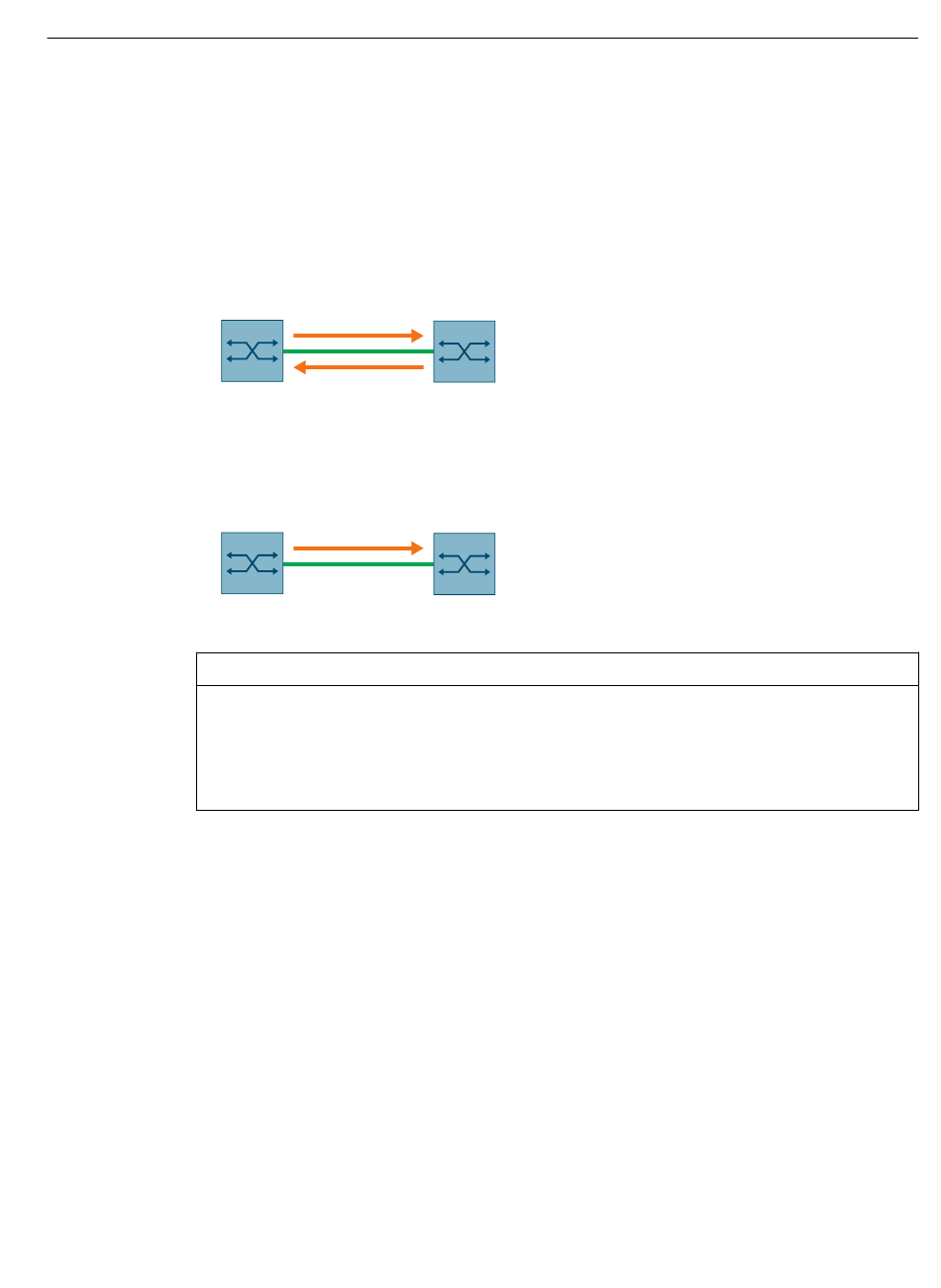

Figure 8-1
• Semi-duplex
En mode semi-duplex, les deux partenaires de liaison peuvent émettre et recevoir dans les
deux sens, mais uniquement chacun à son tour. Le talkie-walkie est un bon exemple de canal
de communication semi-duplex. Si vous appuyez sur le bouton pour parler, vous ne pouvez
pas entendre la personne à l'autre bout, mais cette personne peut vous entendre.
Figure 8-2
IMPORTANT
Risque de configuration - Risque de fortes pertes de trames
Les commutateurs aux deux extrémités de la liaison doivent être configurés pour le même
mode de duplex. Si le commutateur A est en mode duplex intégral et si le commutateur B est
en mode semi-duplex, de fortes pertes de trames se produisent dans le réseau en cas de trafic
de données important.
8.1.1.4
Protection de l'automate par Link Fault Indication (LFI)
Les automates industriels modernes possèdent souvent des interfaces de réserve qui sont
initialisées en cas de défaillance d'une liaison. Lorsque ces interfaces de supports de données
fonctionnent avec des voies d'émission et de réception séparées, elles sont vulnérables aux
erreurs qui n'affectent qu'une seule des deux voies.
Scénario
Les deux commutateurs S1 et S2 sont connectés à un automate. S1 est connecté au
port principal de l'automate. S2 est connecté au port de réserve qui est désactivé
administrativement par l'automate pendant que la liaison à S1 est actifve. S2 doit
transmettre des trames à l'automate via S1.
Command Line Interface (CLI) SINEC OS V2.4
Manuel de configuration, 10/2023, C79000-G8977-C498-07
Communication en duplex intégral
Communication en semi-duplex
Administration d'interfaces
8.1 Interfaces
291
