Presszange (Durchschnitt)
Presszange Mini (Durchschnitt)
Pressköpfe (Paar, Durchschnitt)
Aufweitkopf (Durchschnitt)
Zwischenzange Z2
Zwischenzange Z4
Zwischenzange Z5
Pressring M54 (PR-3S)
Pressring U75 (PR-3B)
1.8. Lärminformation
Arbeitsplatzbezogener Emissionswert
REMS Power-Press SE
REMS Power-Press / ACC
REMS Mini-Press ACC / 22 V ACC LpA = 73 dB
REMS Akku-Press /ACC
REMS Ax-Press 25 ACC / L ACC
REMS Ax-Press 40
REMS Akku-Ex-Press Cu ACC
REMS Akku-Ex-Press P / ACC
REMS Akku-Ex-Press Q & E ACC
REMS Power-Ex-Press Q & E ACC LpA = 81 dB
1.9. Vibrationen
Gewichteter Effektivwert der Beschleunigung
Der angegebene Schwingungsemissionswert wurde nach einem genormten
Prüfverfahren gemessen und kann zum Vergleich mit einem anderen Elektro-
werkzeug verwendet werden. Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.
VORSICHT
Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung
des Elektrowerkzeuges von dem Angabewert unterscheiden, abhängig von der
Art und Weise, in der das Elektrowerkzeug verwendet wird. In Abhängigkeit von
den tatsächlichen Benutzungsbedingungen (Aussetzbetrieb) kann es erforderlich
sein, Sicherheitsmaßnahmen zum Schutz der Bedienperson festzulegen.
2. Inbetriebnahme
VORSICHT
Nach längerer Lagerzeit der Antriebsmaschine muss vor erneuter Inbetriebnahme
zuerst das Überdruckventil (13) durch Drücken der Rückstelltaste betätigt
werden. Sitzt dieses fest oder läuft schwergängig, darf nicht gepresst werden.
Die Antriebsmaschine muss dann zur Überprüfung an eine autorisierte REMS
Vertrags-Kundendienstwerkstatt übergeben werden.
Für die Verwendung der REMS Presszangen, REMS Presszangen Mini, REMS
Pressringe mit Zwischenzangen, REMS Pressköpfe und REMS Aufweitköpfe
für die verschiedenen Rohrverbindungs-Systeme gelten die jeweils aktuellen
REMS Verkaufsunterlagen, siehe auch www.rems.de → Downloads → Produkt-
kataloge, -prospekte. Werden vom Systemhersteller Komponenten von Rohr-
verbindungs-Systemen geändert oder neu in den Markt gebracht, muss deren
aktueller Anwendungsstand bei REMS (Fax +49 7151 17 07 - 110 oder E-Mail
info@rems.de) angefragt werden. Änderungen und Irrtümer vorbehalten.
2.1. Elektrischer Anschluss
WARNUNG
Netzspannung beachten! Vor Anschluss der Antriebsmaschine bzw. des
Schnellladegerätes prüfen, ob die auf dem Leistungsschild angegebene Span-
nung der Netzspannung entspricht. Auf Baustellen, in feuchter Umgebung, in
Innen- und Außenbereichen oder bei vergleichbaren Aufstellarten das Elektro-
werkzeug nur über einen Fehlerstrom-Schutzschalter (FI-Schalter) am Netz
betreiben, der die Energiezufuhr unterbricht, sobald der Ableitstrom zur Erde
30 mA für 200 ms überschreitet.
Akkus
HINWEIS

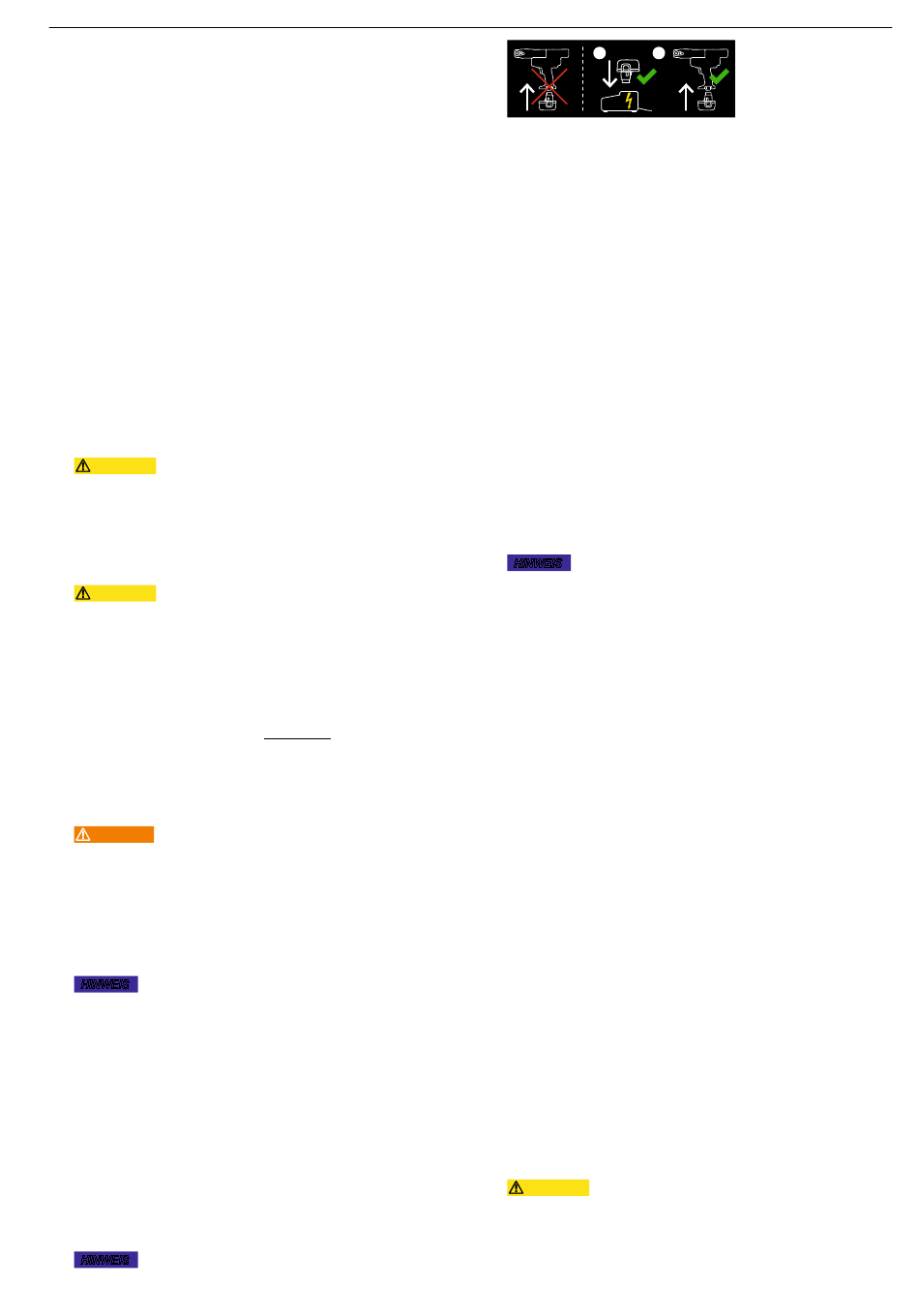

Akku 14,4 V (25) immer senkrecht in die Antriebsmaschine bzw. in das Schnell-
ladegerät einführen. Schräges Einführen beschädigt die Kontakte und kann zu
einem Kurzschluss führen, wodurch der Akku beschädigt wird.
Tiefentladung durch Unterspannung
Eine Mindestspannung darf bei Akkus Li-Ion nicht unterschritten werden, da
sonst der Akku durch „Tiefentladung" beschädigt werden kann. Die Zellen der
REMS Akkus Li-Ion sind bei Auslieferung auf ca. 40 % vorgeladen. Deshalb
müssen die Akkus Li-Ion vor Gebrauch geladen und regelmäßig nachgeladen
werden. Wird diese Vorschrift der Zellen-Hersteller missachtet, kann der Akku
Li-Ion durch Tiefentladung beschädigt werden.
Tiefentladung durch Lagerung
Wird ein relativ niedrig geladener Akku Li-Ion gelagert, kann er bei längerer
Lagerung durch Selbstentladung tiefentladen und damit beschädigt werden.
Akkus Li-Ion müssen deshalb vor Lagerung geladen und spätestens alle sechs
Monate nachgeladen und vor erneuter Belastung unbedingt nochmals aufge-
laden werden.
HINWEIS
Vor Gebrauch Akku laden. Akkus Li-Ion regelmäßig nachladen um Tief-
entladung zu vermeiden. Bei Tiefentladung wird der Akku beschädigt.
1,8 kg (3,9 lb)
1,2 kg (2,6 lb)
0,3 kg (0,6 lb)
0,2 kg (0,4 lb)
2,0 kg (4,8 lb)
3,6 kg (7,8 lb)
3,8 kg (8,2 lb)
3,1 kg (6,7 lb)
2,7 kg (5,9 lb)
LpA = 76 dB LWA = 87 dB K = 3 dB
LpA = 81 dB LWA = 92 dB K = 3 dB
LWA = 84 dB K = 3 dB
LpA = 74 dB LWA = 85 dB K = 3 dB
LpA = 73 dB LWA = 84 dB K = 3 dB
LpA = 74 dB LWA = 85 dB K = 3 dB
LpA = 73 dB LWA = 84 dB K = 3 dB
LpA = 73 dB LWA = 84 dB K = 3 dB
LpA = 73 dB LWA = 84 dB K = 3 dB
LWA = 92 dB K = 3 dB
< 2,5 m/s² K = 1,5 m/s²
1
Zum Laden nur REMS Schnellladegerät verwenden. Neue und längere Zeit
nicht benutzte Akkus Li-Ion erreichen erst nach mehreren Ladungen die volle
Kapazität. Nicht wiederaufladbare Batterien dürfen nicht geladen werden.
Ladezustandskontrolle für alle Akku-Pressen Li-Ion
Alle REMS Akku-Pressen sind ab 2011-01-01 mit einer elektronischen Lade-
zustandskontrolle mit Ladezustandsanzeige durch eine 2-farbige grün/rote LED
ausgestattet. Die LED leuchtet grün, wenn der Akku vollgeladen oder noch
genügend geladen ist. Die LED leuchtet rot, wenn der Akku geladen werden
muss. Tritt dieser Zustand während einer Pressung auf und der Pressvorgang
wird nicht vollendet, muss die Pressung mit einem geladenen Akku Li-Ion
vollendet werden. Wird die Antriebsmaschine nicht benutzt, erlischt die LED
nach ca. 2 Stunden, leuchtet jedoch wieder beim erneuten Einschalten der
Antriebsmaschine.
Gestufte Ladezustandsanzeige (28) der Akkus Li-Ion 21,6 V
Die gestufte Ladezustandsanzeige zeigt den Ladezustand des Akkus mit 4
LEDs an. Nach Drücken der Taste mit Batteriesymbol leuchtet für wenige
Sekunden mindestens eine LED. Je mehr LEDs grün leuchten, umso höher ist
der Ladezustand des Akkus. Blinkt eine LED rot, muss der Akku aufgeladen
werden.
Schnellladegerät Li-Ion/Ni-Cd und Schnellladegerät Li-Ion (Art.-Nr. 571560
und 571575)
Ist der Netzstecker eingesteckt, zeigt die linke Kontrollleuchte grünes Dauerlicht.
Ist ein Akku in das Schnellladegerät eingesteckt, zeigt eine grün blinkende
Kontrollleuchte, dass der Akku geladen wird. Zeigt diese Kontrollleuchte grünes
Dauerlicht, ist der Akku geladen. Blinkt eine Kontrollleuchte rot, ist der Akku
defekt. Zeigt eine Kontrollleuchte rotes Dauerlicht, liegt die Temperatur des
Schnellladegerätes und / oder des Akkus außerhalb des zulässigen Arbeitsbe-
reiches des Schnellladegerätes von 0 °C bis +40 °C.
HINWEIS
Die Schnellladegeräte sind nicht zur Verwendung im Freien geeignet.
2.2. Montage (Wechsel) der Presszange, Presszange Mini (Fig. 1 (1)), der
Presszange (4G) (Fig. 15), der Presszange (S) (Fig. 16), des Pressringes
(PR-3S) mit Zwischenzange (Fig. 17), des Pressringes (PR-3B) mit Zwischen-
zange (Fig. 18), des Pressringes 45° (PR-2B) mit Zwischenzange (Fig. 19)
bei Radialpressen
Netzstecker ziehen bzw. Akku entnehmen. Nur Presszangen, Presszangen Mini,
Pressringe mit systemspezifischer Presskontur entsprechend dem zu pressenden
Pressfitting-System verwenden. Presszangen, Presszangen Mini, Pressringe
sind auf den Pressbacken bzw. Presssegmenten mit Buchstaben zur Kennzeich-
nung der Presskontur und mit einer Zahl zur Kennzeichnung der Größe beschriftet.
Die Zwischenzangen sind mit dem Buchstaben Z und einer Ziffer gekennzeichnet,
die der Zuordnung zum zulässigen Pressring dient, der gleichlautend gekenn-
zeichnet ist. Der Pressring 45° (PR-2B) darf nur unter einem Winkel von 45° zur
Zwischenzange Z1/Zwischenzange Mini Z1 angesetzt werden (Fig. 19). Einbau-
und Montageanweisung des Herstellers/Anbieters des zu pressenden Pressfitting-
Systems lesen und beachten. Niemals mit unpassender Presszange, Presszange
Mini, Pressring und Zwischenzange, Zwischenzange Mini (Presskontur, Größe)
pressen. Die Pressverbindung könnte unbrauchbar und die Maschine sowie die
Presszange, Presszange Mini bzw. der Pressring und die Zwischenzange,
Zwischenzange Mini könnten beschädigt werden.
Antriebsmaschine vorteilhafterweise auf Tisch oder Boden legen. Montage
(Wechsel) der Presszange, Presszange Mini, Zwischenzange, Zwischenzange
Mini kann nur erfolgen, wenn die Pressrollen (5) ganz zurückgefahren sind.
Gegebenenfalls bei REMS Power-Press SE Drehrichtungshebel (7) nach links
drücken und Sicherheits-Tippschalter (8) betätigen, bei REMS Mini-Press ACC,
REMS Power-Press / Power-Press ACC und REMS Akku-Press / Akku-Press
ACC die Rückstelltaste (13), bei REMS Mini-Press 22 V ACC die Not-Austaste
(27) solange drücken, bis die Pressrollen (5) ganz zurückgefahren sind.
Zangenhaltebolzen (2) öffnen. Hierzu Verriegelungsstift/Riegel (4) drücken,
der Zangenhaltebolzen (2) springt federbelastet heraus. Gewählte Presszange,
Presszange Mini (1), Zwischenzange, Zwischenzange Mini (19) einsetzen.
Zangenhaltebolzen (2) vorschieben, bis Verriegelungsstift/Riegel (4) einrastet.
Dabei die Druckleiste/Knopf (3) direkt über dem Zangenhaltebolzen (2) nieder-
drücken. Radialpressen nicht ohne eingelegte Presszange, Presszange Mini,
Pressring mit Zwischenzange, Zwischenzange Mini starten. Pressvorgang nur
zur Herstellung einer Pressverbindung ablaufen lassen. Ohne Pressgegendruck
durch den Pressverbinder wird die Antriebsmaschine bzw. die Presszange,
Presszange Mini, Pressring und Zwischenzangen und Zwischenzange Mini
unnötig hoch belastet.
VORSICHT
Niemals bei nicht verriegeltem Zangenhaltebolzen (2) pressen. Bruchge-
fahr!
2.3. Montage (Wechsel) der Pressköpfe (14) bei Axialpressen (Fig. 6, 9)
Akku entnehmen. Nur systemspezifische Pressköpfe verwenden. REMS
Pressköpfe sind mit Buchstaben zur Kennzeichnung des Druckhülsen-Systems
und mit einer Zahl zur Kennzeichnung der Größe beschriftet. Einbau- und
2
