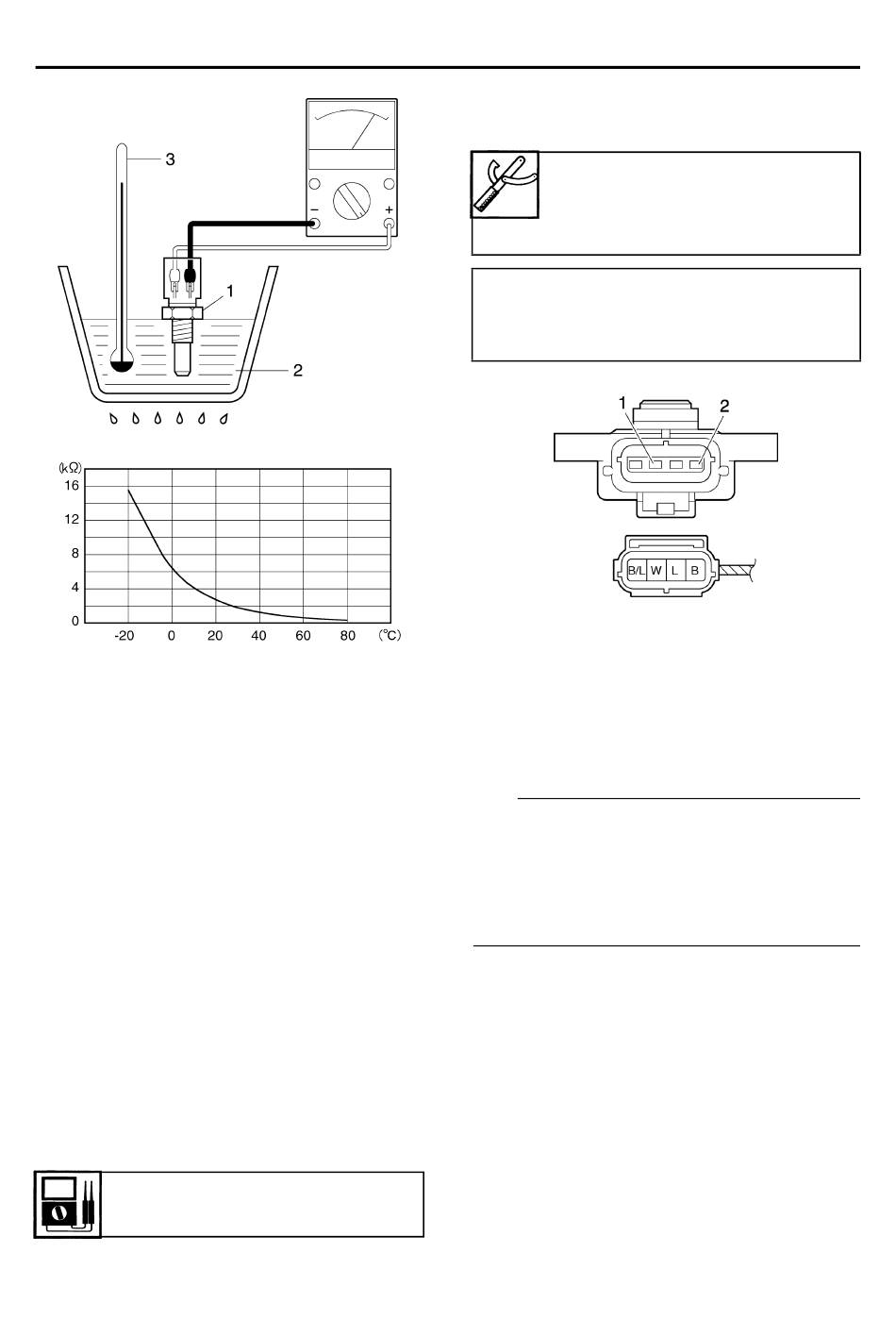

d. Chauffer lentement le liquide de refroidisse-
ment, puis le laisser refroidir jusqu'à la
température spécifiée en suivant les indications
du tableau.
e. Vérifier la continuité du capteur de température
du liquide de refroidissement aux températures
indiquées dans le tableau.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS4C81022
VERIFICATION DU CAPTEUR DE POSI-
TION DE PAPILLON DES GAZ (POUR
POULIE DE CABLE DES GAZ)
1. Déposer:
• Capteur de position de papillon des gaz (pour
poulie de câble des gaz)
(du boîtier d'injection)
2. Vérifier:
• Capteur de position de papillon des gaz , résis-
tance maximum (pour poulie de câble des gaz)
En dehors de la limite prescrite → Remplacer le
capteur de position de papillon des gaz (pour
poulie de câble des gaz)
Résistance
2,0–3,0 kΩ
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
COMPOSANTS ELECTRIQUES
a. Raccorder le multimètre (Ω × 1k) à la borne du
capteur de position de papillon des gaz, comme
indiqué sur le schéma.
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
• Pointe positive du multimètre →
Blanc "1"
• Pointe négative du multimètre →
Noir "2"
b. Mesurer la résistance maximum du capteur de
position de papillon des gaz (pour poulie de
câble des gaz).
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Reposer:
• Capteur de position de papillon des gaz (pour
poulie de câble des gaz)
N.B.:
Lors de la repose du capteur de position de papillon
des gaz (pour poulie de câble des gaz), régler cor-
rectement son angle. Se reporter à "REGLAGE DU
CAPTEUR DE POSITION DE PAPILLON DES
GAZ (POUR POULIE DE CABLE DES GAZ)" au
7-8.
FAS28300
VERIFICATION DU CAPTEUR DE POSI-
TION DE PAPILLON DES GAZ (POUR BOIS-
SEAUX)
1. Déposer:
• Capteur de position de papillon des gaz (pour
boisseaux)
(du boîtier d'injection)
2. Vérifier:
• Capteur de position de papillon des gaz , résis-
tance maximum (pour boisseaux)
8-105
