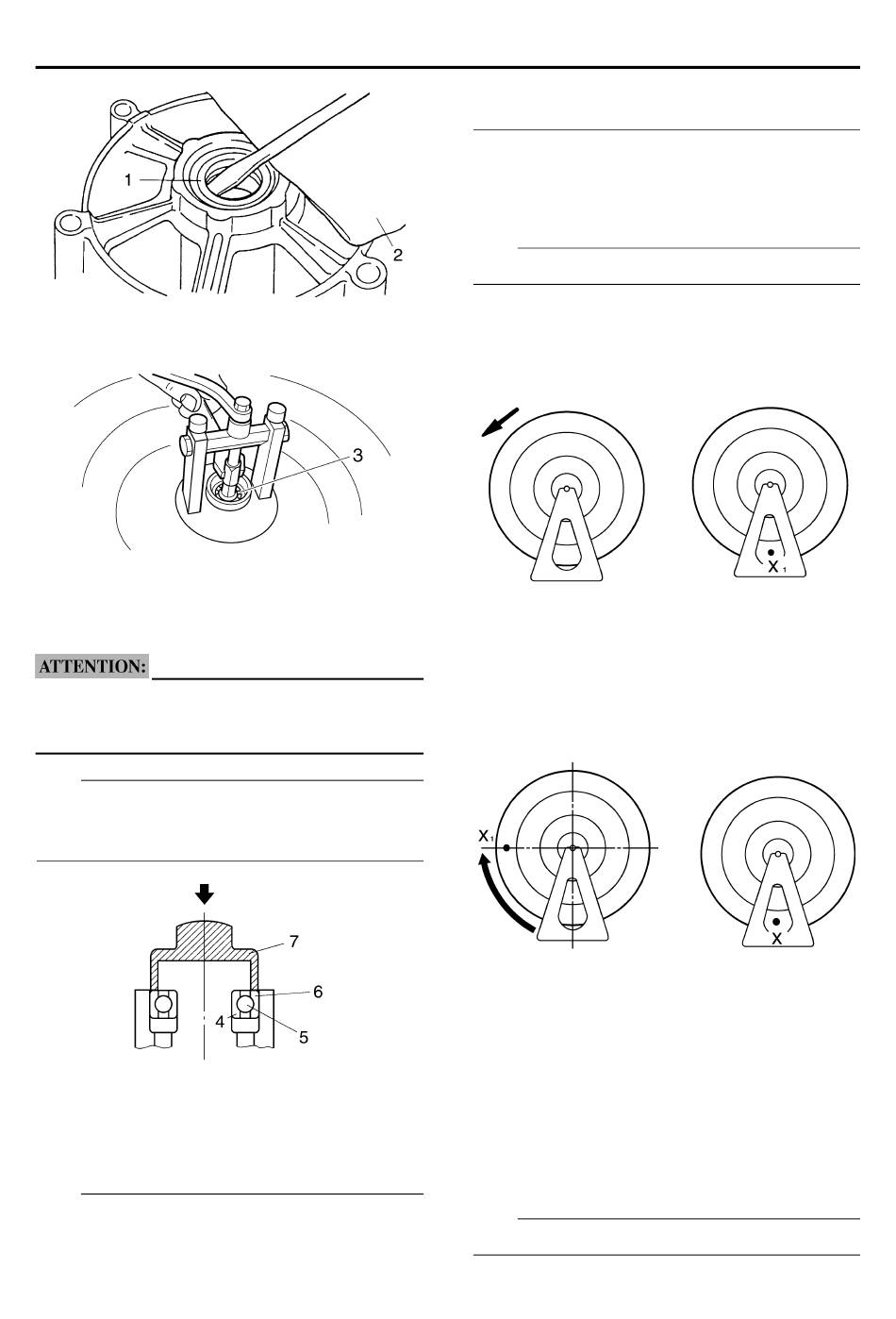

c. Déposer les roulements de roue "3" à l'aide
d'un extracteur de roulements standard.
d. Poser les roulements de roue neufs et les bagues
d'étanchéité dans l'ordre inverse de leur
démontage.
FCA14130
Ne pas toucher la cage interne "4" ni les billes
"5" de roulement de roue. Il ne faut toucher que
la cage extérieure "6".
N.B.:
Utiliser une douille "7" de même diamètre que la
cage de roulement extérieure et la bague
d'étanchéité.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS21970
REGLAGE DE L'EQUILIBRE STATIQUE DE
LA ROUE AVANT
N.B.:
• Après le remplacement du pneu, de la roue avant
ou des deux, l'équilibre statique de la roue doit
être réglé.
• Régler l'équilibre statique de la roue avant avec
le disque de frein posé.
1. Déposer:
• Poids d'équilibrage
2. Trouver:
• Point lourd de la roue avant
N.B.:
Placer la roue avant sur un support adéquat.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Faire tourner la roue avant.
b. Lorsque la roue avant s'arrête, placer un repère
"X " sur la partie inférieure de la roue.
1
c. Faire tourner la roue avant de 90° de manière à
ce que le repère "X
illustré.
d. Relâcher la roue avant.
e. Lorsque la roue s'arrête, placer un repère "X
sur la partie inférieure de la roue.
f. Répéter plusieurs fois les étapes (d) à (f)
jusqu'à ce que tous les repères coïncident.
g. Le point où tous les repères coïncident corre-
spond au point lourd "X" de la roue avant.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Régler:
• Equilibre statique de la roue avant
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Poser un poids d'équilibrage "1" sur la jante, au
point exactement opposé au point lourd "X".
N.B.:
Commencer avec le poids le plus léger.
4-10
ROUE AVANT
" soit positionné comme
1
"
