5. Reposer:
• Vis de chapeau d'arbre à cames
Vis de chapeau d'arbre à cames
10 Nm (1,0 m·kg, 7,2 ft·lb)
N.B.:
Serrer les vis de chapeau d'arbre à cames par
étapes, en suivant un ordre entrecroisé et en com-
mençant par les vis intérieures.
FCA4C81004
• Lubrifier les vis de chapeau d'arbre à cames
avec de l'huile moteur.
• Les vis de chapeau d'arbre à cames doivent
être serrées de manière identique afin de ne
pas endommager la culasse, les chapeaux
d'arbre à cames et les arbres à cames.
• Ne pas tourner le vilebrequin lors de la pose de
l'arbre à cames, ceci afin d'éviter toute détéri-
oration ou déréglage de distribution.

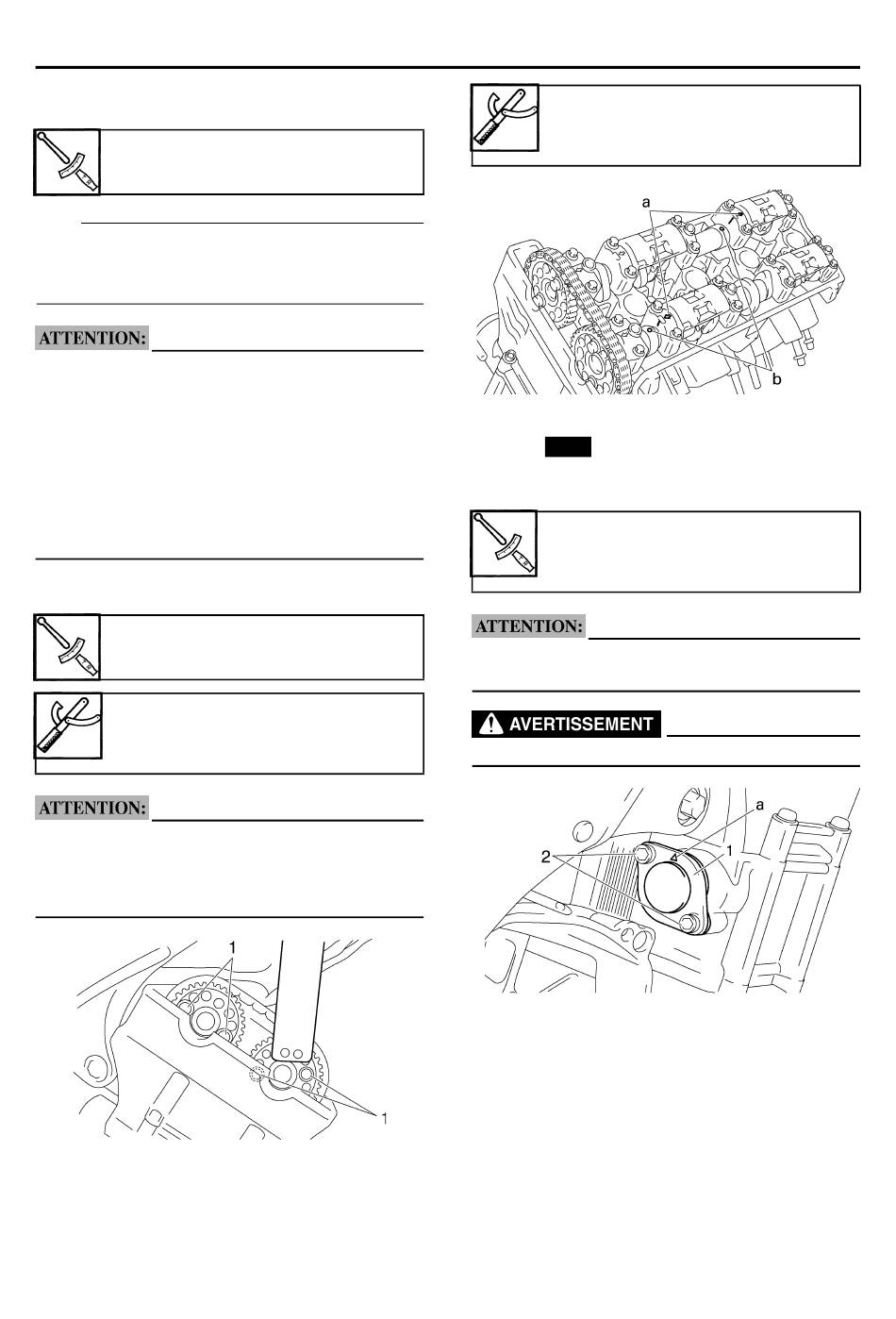

6. Serrer:
• Vis de pignon d'arbre à cames "1"
Vis de pignon d'arbre à cames
24 Nm (2,4 m·kg, 17 ft·lb)
Clé d'arbre à cames
90890-04143
YM-04143
FCA4C81005
Veiller à serrer les vis de pignon d'arbre à cames
au couple de serrage prescrit afin d'éviter
qu'elles se desserrent et endommagent le
moteur.
7. Aligner:
• Repère poinçonné d'arbre à cames "a"
Aligner le repère gravé de l'arbre à cames "a"
et la flèche du chapeau d'arbre à cames "b".
Clé d'arbre à cames
90890-04143
YM-04143
8. Reposer:
• Joint
New
• Tendeur de chaîne de distribution "1"
• Vis du tendeur de chaîne de distribution "2"
Vis du tendeur de chaîne de distri-
bution
10 Nm (1,0 m·kg, 7,2 ft·lb)
FCA4C81006
La flèche "a" sur le tendeur de chaîne de distri-
bution doit se trouvé sur le dessus.
FWA4C81004
Toujours utiliser un joint neuf.
9. Tourner:
• Vilebrequin
(quelques tours dans le sens des aiguilles d'une
montre)
10. Vérifier:
• Repère "a" en "T"
S'assurer que le repère "T" du rotor de captage
est aligné sur le plan de joint du carter moteur
"b".
5-16
ARBRES A CAMES
