Verification Des Ressorts De Soupape - Yamaha YZF-R1 2007 Manuel D'atelier

JOINT DE QUEUE DE SOUPAPE ET RESSORTS DE SOUPAPE
FCA13790
Veiller à ce que la pâte à roder ne pénètre pas
dans l'écart entre la queue et le guide de sou-
pape.
b. Enduire la queue de soupape d'huile au bisul-
fure de molybdène.
c. Poser la soupape dans la culasse.
d. Tourner la soupape jusqu'à ce que la portée de
soupape et le siège de soupape soient identique-
ment polis, puis nettoyer toute la pâte à roder.
N.B.:
Pour obtenir un rodage correct, tapoter le siège de
soupape tout en faisant tourner la soupape dans un
sens puis dans l'autre en la tenant entre les mains.
e. Enduire la portée de soupape de pâte à roder
fine, puis répéter les étapes ci-dessus.
f. Après chaque rodage, veiller à éliminer toute
trace de pâte à roder de la portée de soupape et
du siège de soupape.

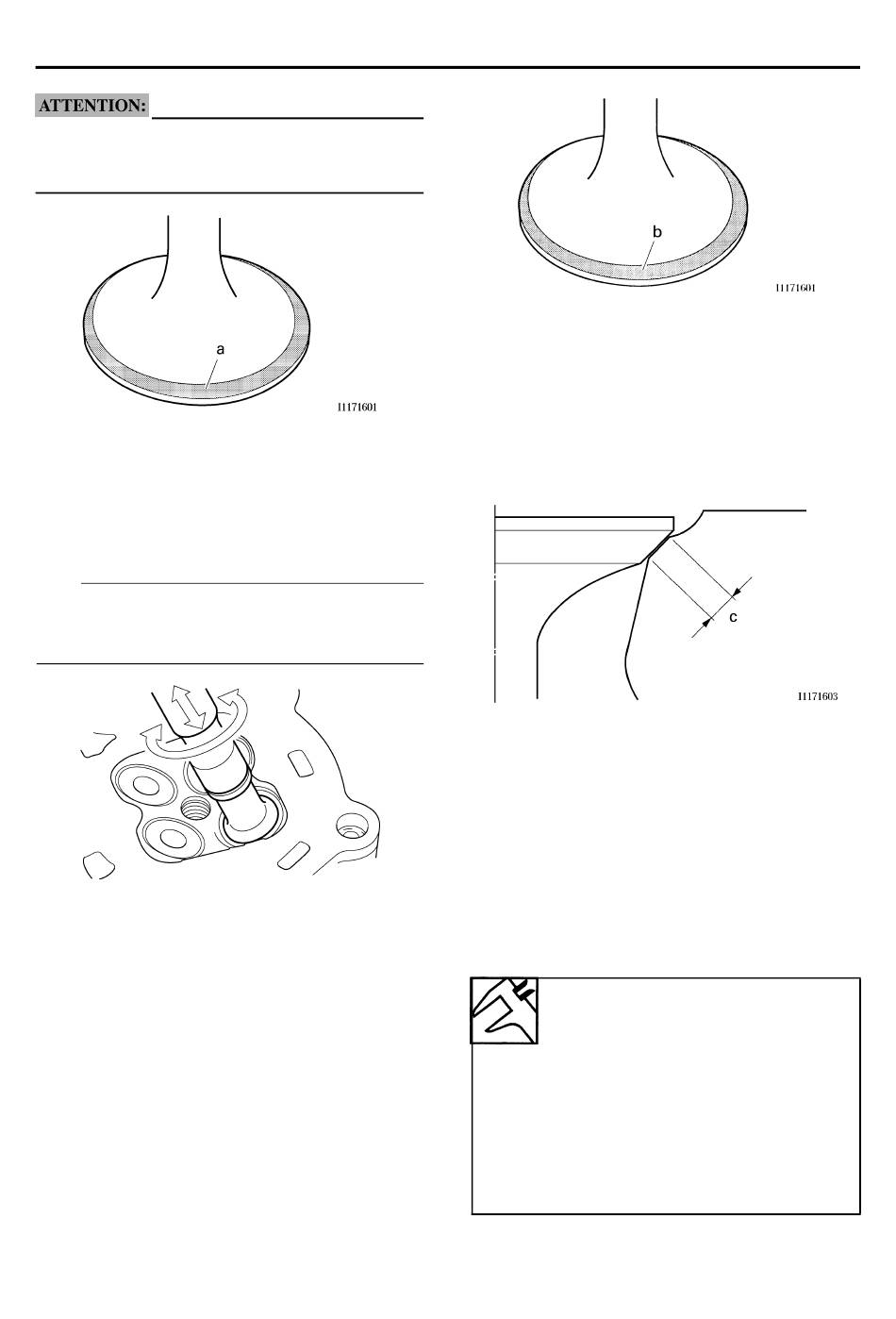

g. Appliquer du bleu de Prusse (Dykem) "b" sur la
portée de soupape.
h. Poser la soupape dans la culasse.
i. Pousser la soupape dans le guide de soupape et
sur le siège de soupape de manière à laisser une
empreinte nette.
j. Mesurer à nouveau la largeur du siège de sou-
pape "c". Si la largeur du siège de soupape est
en dehors de la limite prescrite, surfacer et
roder le siège de soupape.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS24310
VERIFICATION DES RESSORTS DE SOU-
PAPE
Les étapes suivantes s'appliquent à tous les ressorts
de soupape.
1. Mesurer:
• Longueur sans contrainte de ressort de soupape
"a"
En dehors de la limite prescrite → Remplacer le
ressort de soupape.
Longueur sans contrainte de ressort
de soupape
Longueur libre (admission)
39,79 mm (1,57 in)
Limite
37,80 mm (1,49 in)
Longueur libre (échappement)
38,42 mm (1,51 in)
Limite
36,50 mm (1,44 in)
