Combine Ressort-Amortisseur Arriere - Yamaha YZF-R1 2007 Manuel D'atelier

FAS23160

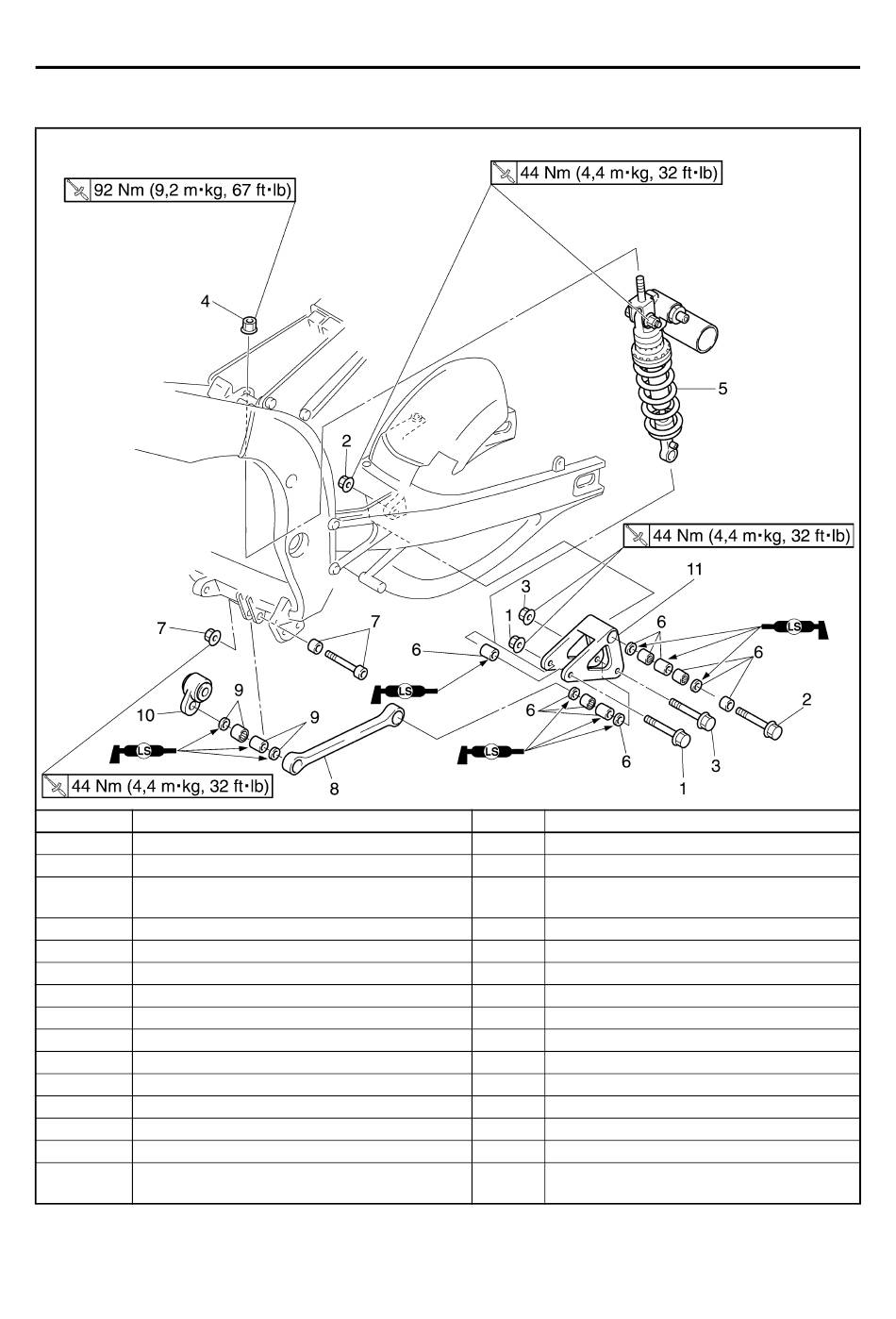

COMBINE RESSORT-AMORTISSEUR ARRIERE

Dépose du combiné ressort-amortisseur arrière
Ordre
Selle du pilote
Selle du passager
Réservoir de carburant
1 Ecrou/vis autobloquant
2 Ecrou/vis autobloquant
3 Ecrou/vis autobloquant
4 Écrou autobloquant
5 Combiné ressort-amortisseur arrière
6 Bague d'étanchéité/roulement/entretoise épaulée
7 Entretoise épaulée/écrou/vis autobloquant
8 Bras de raccordement
9 Bague d'étanchéité/roulement/entretoise épaulée
10 Support de tuyau de pot catalytique
11 Bras relais
COMBINE RESSORT-AMORTISSEUR ARRIERE
Travail/pièces à déposer Qté
Se reporter à "PARTIE CYCLE" au 4-1.
Se reporter à "PARTIE CYCLE" au 4-1.
Se reporter à "RESERVOIR DE CARBURANT"
au 7-1.
1/1
1/1
1/1/1
1
1
4/3/4
1/1/1
1
2/1/1
1
1
Pour la repose, effectuer les étapes de la dépose
dans l'ordre inverse.
4-61
