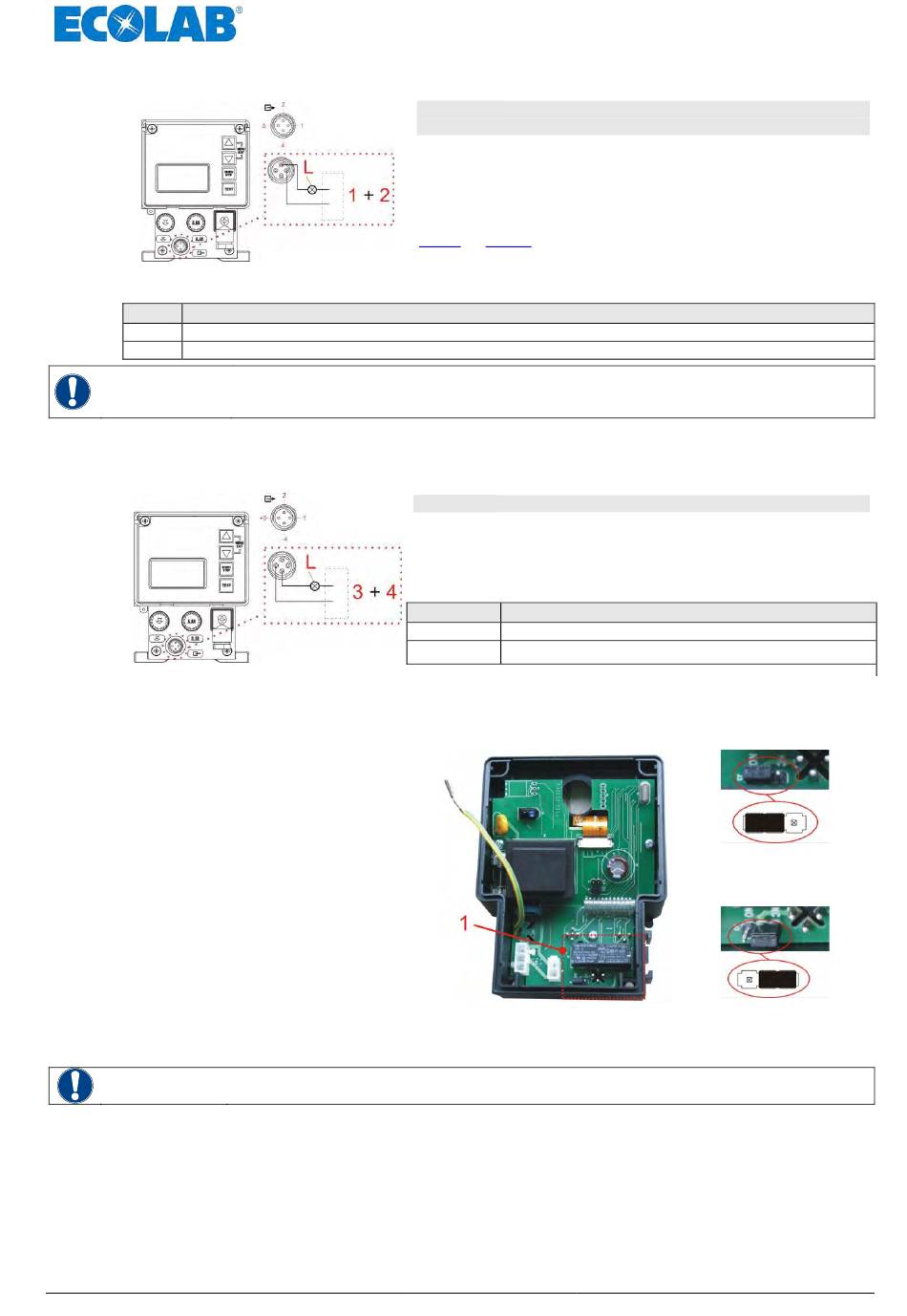

7.2.4.1
Installation de la sortie niveau et défaut respectivement
Fig. 7.19 Installation de la sortie niveau et défaut respectivement
Points Mise en état d'occupation
1
l' entrée du signal
2
Terre GND (
ATTENTION
7.2.4.2
Installation de la sortie du signal de course pour 24 V / DC
Fig. 7.20 Installation de la sortiedu signal de course pour 24 V / DC
7.2.4.3
Conversion du matériel pour le contact d'alarme
Une fois l'avant de pompe (fig. 7.20)
ouvert et déposé, le relais d'alarme à
contact inverseur (fig. 7.20, pos. 1) est
accessible sur la platine de
commande.
Selon la position du pontage de
fermeture, il est possible d'utiliser tant
le contact à fermeture, que le contact
à ouverture comme contact d'alarme.
Positionnez pour la conversion le
cavalier 3 des broches 1 et 2 sur les
broches 2 et 3.
A la livraison, c'est le contact à
ouverture qui est ajusté.
ATTENTION
417101438_EMP_II_E60
)
┴
En cas de raccordement d'une alimentation 115 V/230 V sur le contact
d'alarme), l'utilisation simultanée du contact
général pas autorisée.
Les modifications sur la platine sont réservées à un personnel d'entretien ou à un
personnel qualifié et formé !
1
+
2
= Sortie de pré-avertissement de niveau,
signalisation d'état vide et défaut
Entrée de pré-avertissement de niveau active :
cycle de la sortie d'enclenchement
Entrée de signalisation d'état vide active ou entrée de défaut
active respectivement :
Sortie d'enclenchement fermée (fonction inversable, voir chapitre
10.3.9
ou
7.2.4.3
respectivement), sortie d'enclenchement =
contact de relais sans potentiel, charge 24 Vca/cc 3 A ou 115/230 V
3 A respectivement
3+4
(sortie de signal de course) n'est en
3
+
4
= Sortie de signal de course
À chaque course de la pompe, la sortie d'enclenchement se
ferme une fois.
Sortie d'enclenchement = sortie transistorisée sans potentiel,
Points
Mise en état d'occupation
3
l' entrée du signal
4
Terre GND (
Fig. 7.21 Conversion du matériel pour le contact
d'alarme
- 162 -
1+2
(sortie
charge 24 Vcc, 300 mA
)
┴
contact à fermeture
(NO - normally open)
Fig. 7.22 contact à fermeture
Contact à ouverture
(NC - normally closed)
Fig. 7.23 contact à ouverture
Rev. 12-01.19
