11.1.2

2 Globuleux-soupapes

1,4 – 11,2 l/h pour type: 00014 - 00112
11.1.3

Montage des soupapes de dosage dans la position correcte

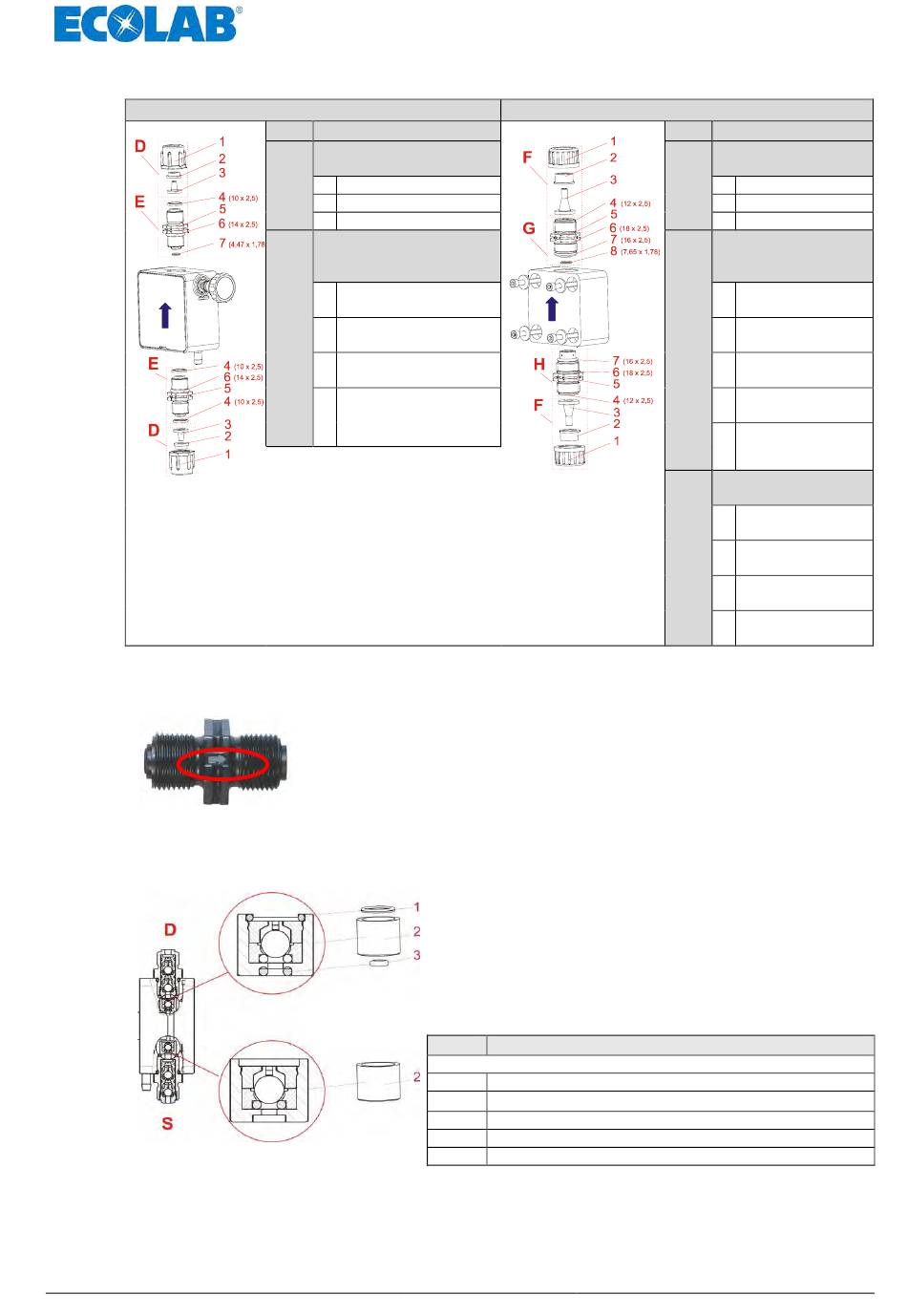

Fig. 11.4 Montage des soupapes de dosage dans la position correcte
11.1.4 Remplacement des cartouches de soupape, type V3
La cartouche de soupape inférieure est mise en place sans joint torique. Mais la position
correspond ici aussi à celle de la cartouche de soupape supérieure. De cette manière, la
gorge dans laquelle le joint torique (Pos. 2) serait bien en place doit montrer en direction de la
tête de pompe.
417101438_EMP_II_E60
Pos. Désignation
SET DE LA
RACCORDEMENT
D 1
Ecrou-raccord
2 Pièce de serrage
3 Pièce conique
SOUPAPE DE
PRESSION / SOUPAPE
D'ASPIRATION
Joint torique,
4
Ø 10 x 2,5
Soupape de pression/
5
E
Soupape d'aspiration
Joint torique,
6
Ø 14 x 2,5
Joint torique,
7
Ø 4,47 x 1,78
Fig. 11.3 3 Globuleux-soupape
4.3 – 11.3 pour type : 00043 - 00112
Sur les soupapes d'aspiration/de pression, le sens d'écoulement est
indiqué par une flèche gravée.
Lors de l'assemblage, il faut absolument veiller à ce que les
soupapes soient mises en place en fonction du sens d'écoulement !
Fig. 11.5 Remplacement des cartouches de soupape, type V3
Lors du remplacement des cartouches de soupape
V3, il faut veiller à monter ces cartouches à nouveau
dans la position correcte.
Lors de l'assemblage, le petit joint torique (Pos. 3)
doit être mis en place de manière à montrer vers le
bas (en direction de la tête de pompe).
Pos
La cartouche de soupape supérieure se compose de :
24 l/h pour type: 00240
Fig. 11.2 3 Globuleux-soupape
(V3) pour type 00240
Désignation
1 cartouche de soupape V3
2 joint torique ø 7 x 1,5
3 joint torique ø 2,5 x 1,5
P
côté refoulement -> soupape de refoulement
S
côté aspiration -> soupape d'aspiration
- 198 -
Pos. Désignation
SET DE LA
RACCORDEMENT
F 1
Ecrou-raccord
2 Pièce de serrage
3 Pièce conique
SOUPAPE DE
PRESSION
Joint torique,
4
Ø 12 x 2,5
Soupape de
5
pression
G
Joint torique,
6
Ø 18 x 2,5
Joint torique,
7
Ø 16 x 2,5
Joint torique,
8
Ø 7,65 x 1,78
SOUPAPE
D'ASPIRATION
Joint torique,
4
Ø 12 x 2,5
Soupape
H
5
d'aspiration
Joint torique,
6
Ø 18 x 2,5
Joint torique,
7
Ø 16 x 2,5
Rev. 12-01.19
