13.4 Explosionszeichnung / Stückliste Typ 00240

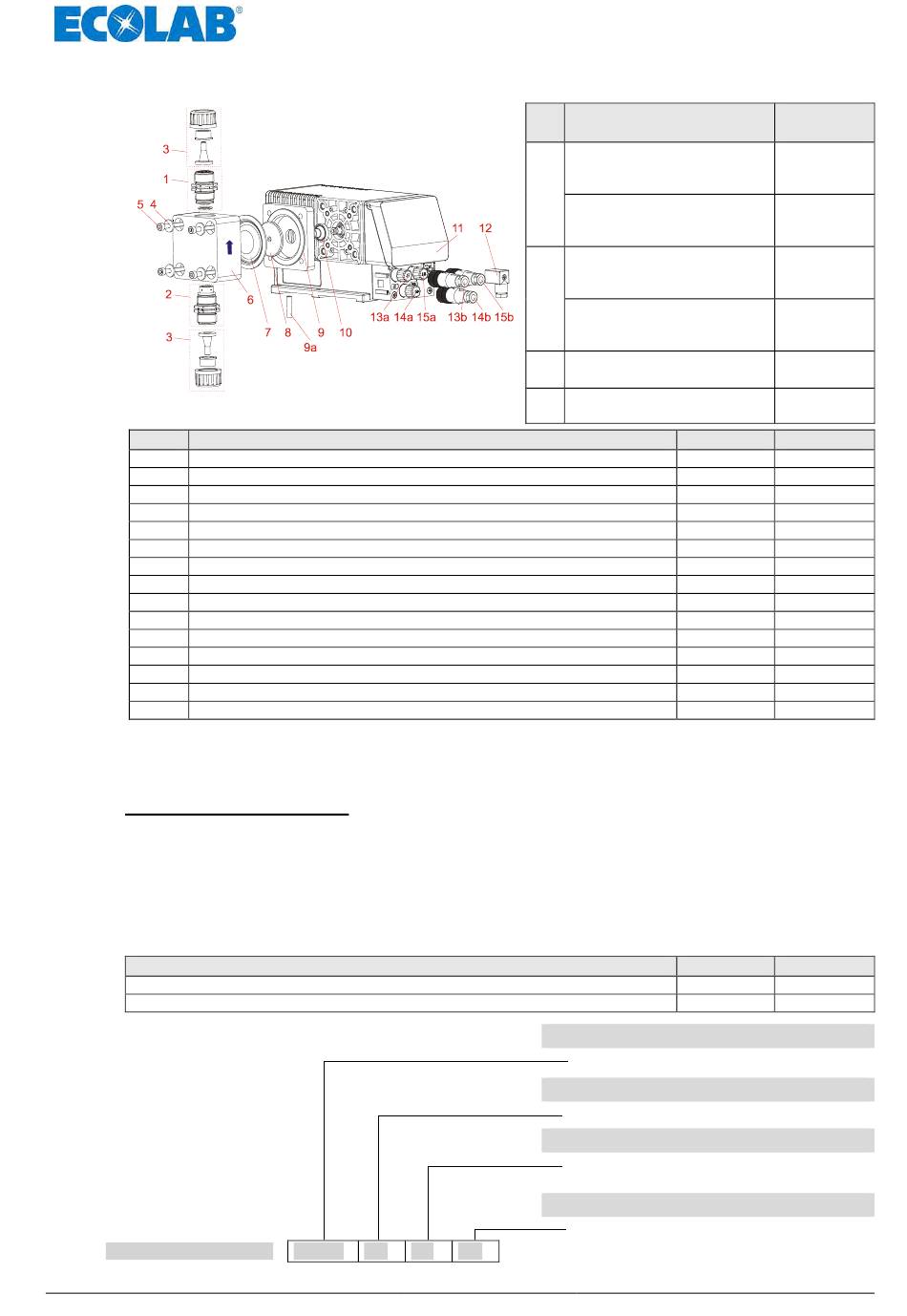

Abb. 13.2 Explosionszeichnung / Stückliste Typ 00240
Pos. Beschreibung
5 Innensechskantschraube, M5 X 50 DIN 912 V
6 Pumpenkopf, 24 L/H PVDF
7
Membrane
8
Andrückscheibe
9 Zwischenplatte
9a Rohrabschnitt
10 Faltenbalg
11 Klarsichtdeckel ,bedruckt
12
Netzkabel EMP KKS/II E60 Schuko 2m
13a Blindstecker Leermeldeeingang
14a Abdeckkappe für Leermelde- und Hubsignalausgang
15a Blindstecker Impuls- und Normsignaleingang
13b Stecker 4-polig (3-polig) Leermeldeeingang
14b
Stecker 4-polig, Sondercodierung, Leermelde- und Hubsignalausgang
15b Stecker 5-polig Impuls- und Normsignaleingang
13.5 Verschleißteilset Typ 00240
bestehend aus je 1 Stück:
Saugventil (Pos. 2)
•
Druckventil (Pos. 1)
•
Anschlussset für Schlauch 4/6, 6/8, 6/12 mm (Pos. 3)
•
Membrane (Pos. 7)
•
Andrückscheibe (Pos. 8)
•
Faltenbalg (Pos. 10)
•
Beschreibung - Verschleißteilset EMP II
00240 PVFPKE
00240 PVEPKE
Verschleißteilset EMP II
417101438_EMP_II_E60
0 0 2 4 0 P V F P K E
Pos. Beschreibung
Druckventil PVDF/FPM
(Viton B), DRV PVFPKE000
G 5/8 - G 5/8 - 99
1
Druckventil PVDF/EPDM
DRV PVEPKE000
G 5/8-G 5/8 - 99
Saugventil PVDF/FPM
(Viton B), SAV PVFPKE000
G 5/8 - G 5/8 - 99
2
Saugventil PVDF/EPDM
SAV PVEPKE000
G 5/8 - G 5/8 - 99
Anschlussset, PVDF,
3
G 5/8 i - Schlauch 6/12, 10/16
Scheibe, B15 x 5.3 x 1.6
4
DIN9021 ISO7093 V2A
1. Pumpentyp (Pumpenleistung)
00240 = 24 l/h
2. Werkstoff Ventil
PV = PVDF
3. Werkstoff Dichtung
FP = Viton B
EP = EPDM
4. Werkstoff Kugel
KE = Keramik
- 60 -
Artikel Nr.
(EBS-Nr.)
249494
(10099740)
249495
(auf Anfrage)
249474
(10005334)
249475
(auf Anfrage)
249216
(10016089)
413501720
(10015901)
Artikel Nr. EBS-Nr.
413031027 (auf Anfrage)
34500129 (auf Anfrage)
34500209 (auf Anfrage)
34500145 10079611
34500207 (auf Anfrage)
34004207 (auf Anfrage)
34800132 10003134
34800120 10015884
34860001 (auf Anfrage)
248186 10017270
34800117 10020189
248187 10019520
418463115 10003013
418463117 10003311
418463118 10015224
Artikel Nr. EBS-Nr.
248454 (auf Anfrage)
248460 (auf Anfrage)
