D-I-54

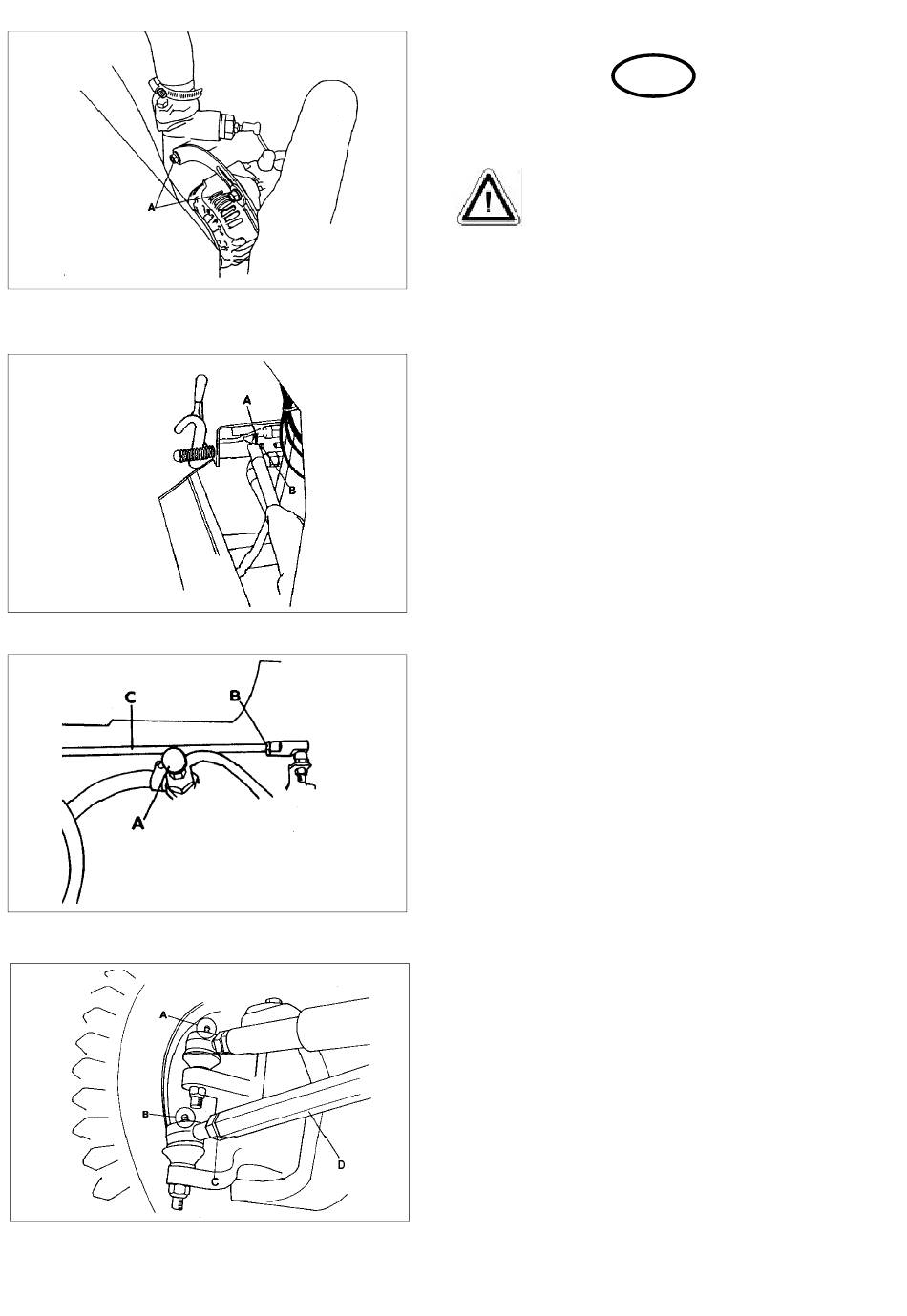

Fig.40
Fig.41
Fig.42
Fig.43

EINSTELLARBEITEN

Lesen Sie zunächst die Hinweise zur
allgemeinen Sicherheit
Spannung des Lüfterflügelkeilriemens
Die Keilriemenspannung stimmt, wenn der Riemen
sich auf halbem Wege zwischen
Kurbelwellenriemenscheibe und
Lichtmaschinenriemenscheibe
etwa 7 - 9 mm durchbiegen läßt, wobei ein Druck von
10 kg zu geben ist. Zum Einstellen
a) die beiden Schrauben (A Abb. 39), mit denen
die Lichtmaschine befestigt ist, l3sen und
Lichtmaschine so weit vom Motor wegdrücken,
bis die Spannung stimmt.
b) Nach dem Einstellen Schrauben wieder fest
anziehen.
Umleitventil-Mechanismus (Abb. 40)
Der Abstand zwischen der Umleitventilspule und der
Einstellschraube sollte 1mm betragen, wenn sich der
Hubarm in ausgehobener Position befindet. Zum
Einstellen.
a) Sicherungsschraube lösen (A).
b) Mit Hilfe der Schraube (B) den richtigen
Abstand einstellen.
c) Sicherungsschraube (A) wieder anziehen.
Einstellung Gasgestänge (Abb. 41)
Wenn es notwendig wird, die Umdrehungszahl des
Motors einzustellen, ist wie folgt zu verfahren.
Anmerkung: Die Einstellung des Gasgestänges
nur bei abgeschaltetem Motor vornehmen!
a) Sicherungsmuttern (B) an Verbindungsstange
lösen, Stange (C) drehen und somit verlängern,
um eine höhere Motorgeschwindigkeit zu
erhalten oder Stange (C) zuruckdrehen und
somit kurzen, um eine geringere
Motorgeschwindigkeit zu erhalten.
b) Sicherungsmuttern (B) an der
Verbindungsstange wieder anziehen, Motor
starten und Handgas auf
Höchstgeschwindigkeit einstellen.
Geschwindigkeit auf Instrumentenboard
prufen.
Anmerkung: Die Höchstgeschwindigkeit
des Motors darf 2950 UpM NICHT uberschreiten!
c) Wenn weitere Einstellung notwendig ist, Motor
wieder ausschaltern und nochmals wie in a)
und b) verfahren.
Anmerkung: Bei unzureichendem Gewinde in
den Kugelgelenken neu befestigt und die
Einstellarbeiten wie unter a) und b) wiederholt
werden.
Montage der Hinterräder (Abb. 42)
Die Hinterräder sollten parallel zueinander montiert
werden. Das Abstandsmab am Felgenhorn vorn und
hinten mub gleich sein. Zum Einstellen:
a) Sicherungsmuttern an den Spurstangen lösen.
b) Spurstange so lange drehen, bis Räder richtig
ausgerichtet sind.
c) Sicherungsmuttern wieder fest anziehen.
