D-I-22

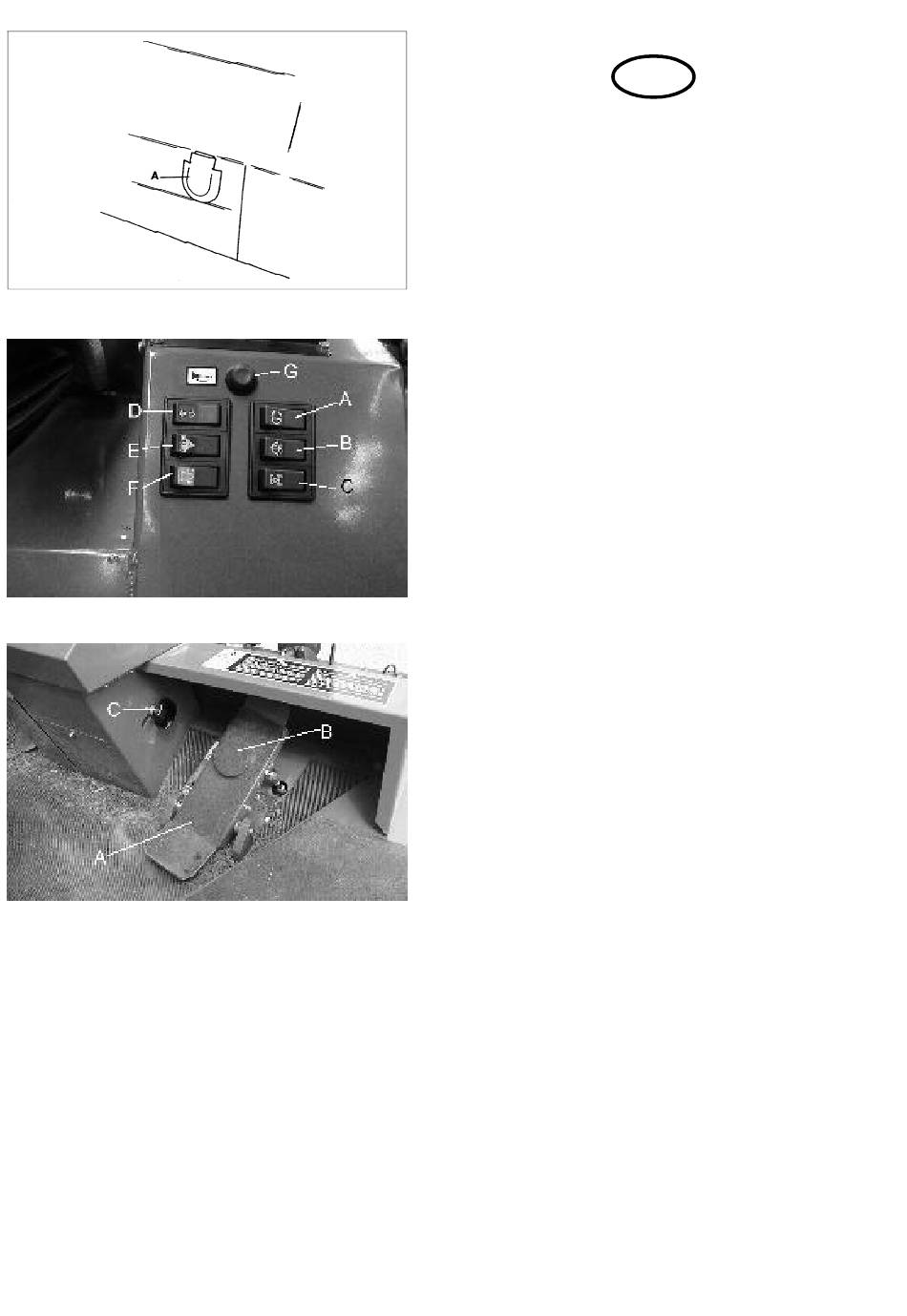

Fig.13
Fig.14
Fig.15
TASTE FUR DIFFERENTIALSPEERE (A Abb. 13)
Die Taste fur die Differentialspeere befindet sich am
Verkleidungsblech vor dem Fahrersitz. Zum
Einschalten der Differentialspeere Taste mit dem Fub
drucken, zum Ausschalten Taster weider loslassen.
Die Differentialspeere kann nur bei zugeschaltetem
Allradantrieb eingeschaltet werden.
HUPE (G Abb. 14)
Die Maschine ist mit einer Hupe ausgerustet, die mit
Hilfe des Knopfes an der Verkleidung des
Analschaltergehäuses betätigt werden kann.
ELEKTRISCHE SCHALTER (Abb. 14)
Sechs elektrischen Schalter befinden sich auf der
linken Verkleidung neben dem Bedienungsmann.
1. BLINKER (D)
Die Fahrtrichtungsanzeiger werden durch einen
dreistufigen Wippschalter eingeschaltet. Zum Blinken
rechts Schalter nach rechts drucken, zum Blinken
links Schalter nach links drucken. Die Anzeige
leuchtet bei eingeschalteten Fahrtrichtungsanzeigern
auf.
2. SCHALTER FUR WARNBLINKANLAGE (E)
Wippschalter, zweistufig. Warnanzeige leuchet bei
Betrieb der Warnblinkanlage auf.
3. SCHALTER FUR RUNDUM-WARNLEUCHTE (F)
Wippschalter, zweistufig. Warnanzeige leuchet bei
Betrieb der Rundum-Warnleuchte (sofern vorhanden)
auf. (Rundum-Warnleuchte als Zubehör erhältlich.)
4. HAUPT-LICHTSCHALTER (A)
Wippschalter, dreistufig. Position 1 = "AUS", Position
2 = Seiten-und Ruckleuchten, Position 3 =
Frontscheinwerfer, Seiten-und Ruckleuchten
5 SCHALTER FUR SCHEIBENWISCHER/-
WASCHER (B)
Wippschalter, dreistufig. Position 1 = Wischen«
Position 2 = Wischen/Waschen, automatische
Ruckkehr in Position 1 (Nur bei Kabine)
6. SCHALTER FUR 2-UND 4-RADANTRIEB (C)
Wippschalter, zwiestufig.
Bei position 1 wird der 2-Radantrieb fur
Transportfahrten geschaltet, bei Position 2 wird der 4-
Radantrieb fur das Mähen eingeschaltet.
EINSTELLUNG NEIGUNGSWINKEL LENKRAD
(C Abb. 15)
Der Neigungswinkel des Lenkrades ist einstellbar.
Der Einstellknopf befindet sich auf der rechten Seite
der Lenksäulen-Verkleidung. Knopf entagegen dem
Uhrzeigersinn drehen und Lenkrad auf die
gewunschte Position einstellen. Dann feststellen,
indem der Knopf im Uhrzeigersinn gedreht wird.
