D-I-20

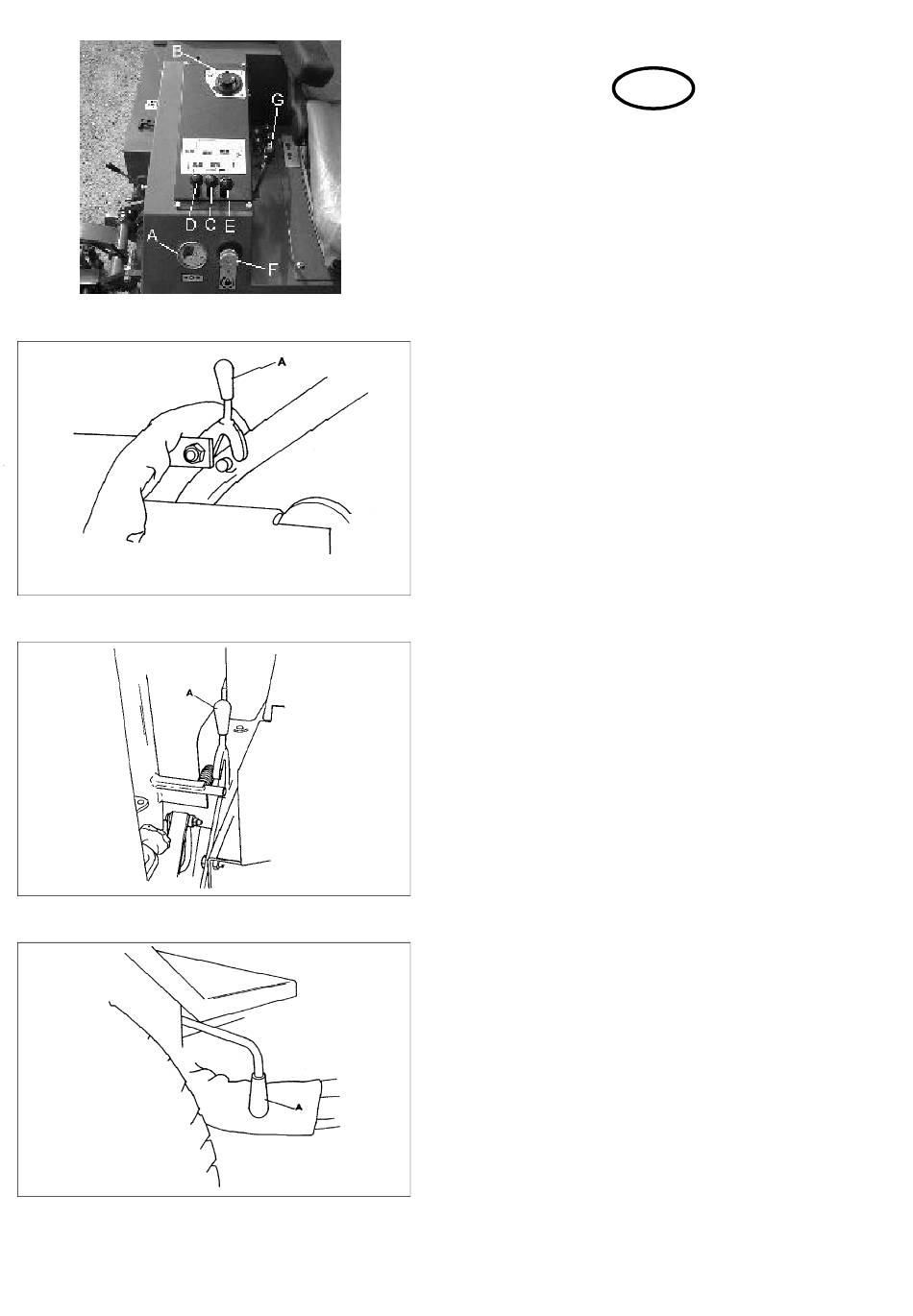

Fig.9
Fig.10
Fig.11
Fig.12
HYDRAULIK-HUBHEBEL (Abb. 9)
Die Schneideinheiten können mit 3 Kontrollhebeln,
die sich rechts neben dem Bedienungsmann
befinden, gehoben und gesenkt werden. Die Hebel
werden dabei wie folgt betatigt:
Mittlerer Hebel - steuert die mittlere, die rechte und
linke vordere Einheiten Nr 1,2,3
Rechter Hebel - steuert die rechte äubere Einheit
Nr 4
Linker Hebel - steuert die linke äubere Einheit
Nr 5
Anmerkung: Die Schneideinheiten können nur bei
laufendem Motor gehoben oder gesenkt werden.
WICHTIG: Wenn beim Mähen versehentlich ein
Hubhebel angezogen wird, ist die
Schwimmstellung ausgeschaltet, bis der Hebel
wieder ganz nach unten
gedruckt wurde und in die Neutralstellung
zuruckgekehrt ist.
Handrad fur Bodendruckeinstellung
(F Abb. 9)
Der Bodendruck der Schneideinheiten kann innerhalb
der vorgegebenen Grenzen eingestellt werden und
wird uber ein Handrad rechts neben dem Fahrersitz
kontrolliert.
Zum Verringern des Bodendrucks der
Schneideinheiten und besserer Traktion an Hängen
das Handrad im Uhrzeigersinn drehen.
VERRIEGELUNGEN (A Abb 10, 11, 12)
Beim Befahren von Straben mussen die
mechanischen Transport-sicherungen immer
eingerastet und die Schneideinheiten in
Transportstellung angehoben sein. Die
Schneideinheiten können hydraulisch gehoben und in
jeder Stellung hydraulisch blockiert werden. Die
Vorderen und äuberen Schneideinheiten werden
gesichert, indem der Vorreiber um 90 Grad gedreht
wird und so an der Lasche einhakt. Die mittlere
Einheit wird durch eine Verriegelung gehalten, die
uber einen Hebel, der sich unter dem linken Auftritt
hinter dem Vorderrad befindet, eingerastet wird.
Hebel herausziehen und herunterdrucken.
