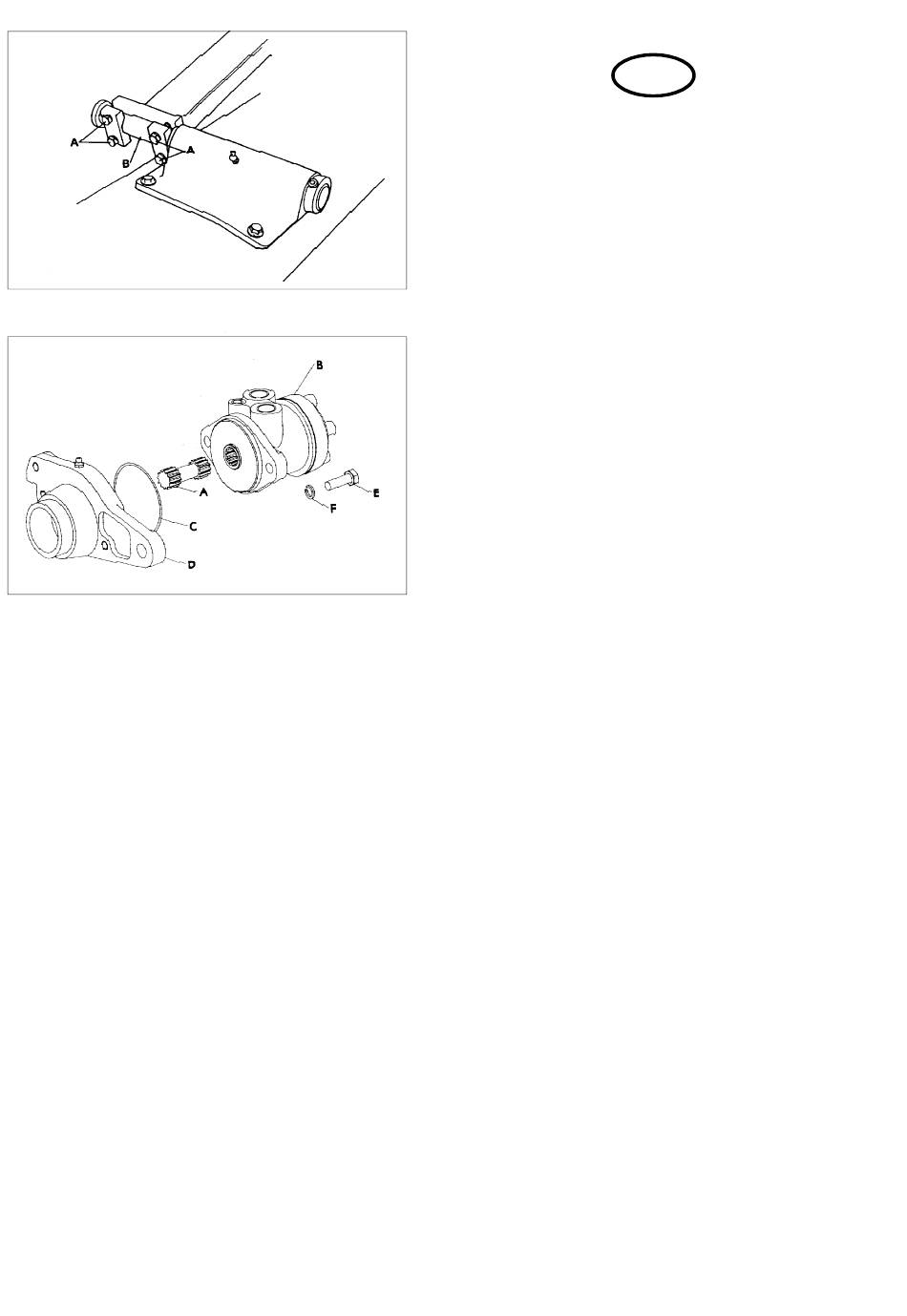

Fig.25
Fig.26
MONTAGE DER
SCHNEIDEINHEITEN
MONTAGE DER AUFNAHMEPLATTEN FÜR
FLOATING- UND FESTAUFHÄNGUNG
a)
Aufnahmeplatte mit jeweils 4 Schrauben, vier
Scheiben und vier Federringen montieren.
b)
Anschlagplatten für Umlenkrolle gegenüber der
Antriebsseite mit zwei Schrauben, zwei
Scheiben und zwei Federringen montieren.
Montage der Einheit an den Hubarm
(ABB. 25)
a)
Klemmschrauben der Drehwelle (A) lösen und
Welle (B), Befestigungsring und Distanzstücke
ausbauen.
b)
O-Ring auf jede Seite der Aufnahmeplatte
montieren. O-Ringe und Welle einfetten.
c)
Welle durch die Buchsen der Aufnahmeplatte
schieben und dabei darauf achten, daß die O-
Ringe in den Vertiefungen bleiben. Welle so
weit hineinschieben, bis sie ca. 25 mm aus der
Aufnahmeplatte herausragt. Distanzhülsen auf
Welle aufstecken.
d)
Welle mit der Klemmvorrichtung an Hubarm
ausrichten und mit einem Kunststoffhammer
durch die erste Hälfte der Klemmvorrichtung
schlagen. Erneut ausrichten und Welle
einschlagen.
e)
Klemmschrauben und Muttern der Stehbolzen
festziehen.
f)
Aufnahmeplatte mit Fließfett abschmieren.
MONTAGE DES HYDRAULIKMOTORS AN DIE
SCHNEIDEINHEIT (ABB. 26)
a)
Antriebsadapter in die Schneidzylinderwelle
stecken, Keilwelle mit Fliebfett abschmieren.
b)
Hydraulikmotor mit Antriebsadapter auf
Schneideinheit aus-richten. O-Ring zwischen
Hydraulikmotor und Lagerhehäuse anbringen.
c)
Hydraulikmotor (A) mit 2 Schrauben (M10x45)
und 2 Unterlegscheiben (B) am Lagerhehäuse
befestigen.
