Betrieb - AUSGESCHALTET
7.3.3
Manuelle Eingabe der
Felgenabmessungen
Die manuelle Eingabe der Felgenabmessngen führt zu
Auswuchtzyklen auf der Basis von Nenndaten,
außerhalb der Funktionen des Easy Alu-Systems.
Die manuelle Änderung eines Datums vor oder nach
dem Messlauf löst das Ende der automatischen
Funktionen aus und blockiert die Messungen auf der
Basis von realen Daten (Alu P).

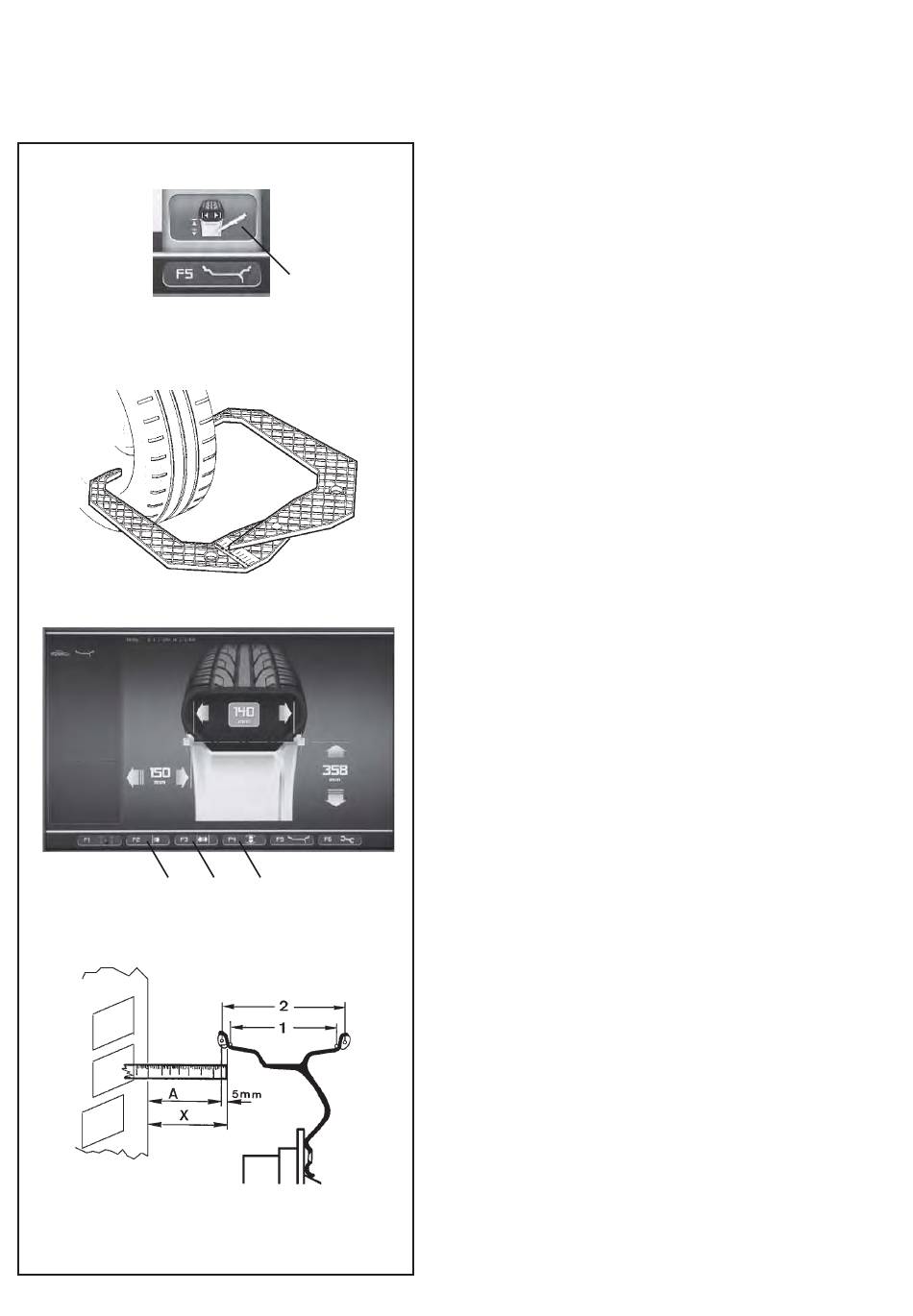

Die Bildschirmseite FELGENDATEN-EINGABE
aufrufen und von der Menütaste F5 die Position
ABMESSUNGEN EDITIEREN wählen (1, Bild 7-15).
7.3.3.1
Eingabe der Felgenbreite
Ist die Felgenbreite nicht erkennbar, kann sie bei
Standardfelgen mit dem Felgenbreitentaster (Bild 7-16 -
Kennnummer EAA0247G21A) gemessen werden.
Für die Einstellung der Felgenbreite:
Die Breite mit dem hierfür vorgesehenen Abtastarm
messen oder direkt von den auf dem Rad gestanzten
Daten ablesen.
Die Menütaste F3 drücken (2, Bild 7-17) und das Pull-
down-Menü durchgehen, bis der erwünschte Wert
erscheint.
Die Menütaste F3 drücken und den Wert einstellen.
7.3.3.2
Eingabe des Abstands Felgen/Maschine
Wenn die automatische Ermittlung des Abstandsmaßes
nicht möglich ist (Fehlermeldung E 92), kann das
Abstandsmaß manuell ermittelt werden.
Bild 7-18
Ermitteln des Abstands durch Abmessen
X Abstand zwischen Gehäusedeckelkante und Felge
A Gemessenes Maß X minus 5 mm = Einzugebendes Maß A.
Abstand
X
Gehäusedeckelkante und Felge messen.
Der einzugebende Wert A entspricht X minus 5mm.
Die Menütaste F2 drücken (1, Bild 7-17) und das Pull-
down-Menü durchgehen, bis der erwünschte Wert
erscheint.
Die Menütaste F2 drücken und den Wert einstellen.
7.3.3.3
Eingabe des Felgendurchmessers
Wenn die automatische Ermittlung nicht möglich ist
(Fehler-meldung E92), kann der Felgendurchmesser
manuell ermitteltwerden.
Den Nenndurchmesser auf den Felgen bzw. dem
Reifen ablesen und notieren.
Die Menütaste F4 drücken (3, Bild 7-17) und das Pull-
down-Menü durchgehen, bis der erwünschte Wert
erscheint.
Die Menütaste F4 drücken und den Wert einstellen.
geodyna OPTIMA II
