Betrieb - AUTOMATISCHE
"OPTIMA FULL DIAGNOSTIC"
7.11.2.2
3D PLOT
Um die Ergebnisse der Diagnose mit "3D PLOT"
ausgehend von der Seite "TREAD PLOT" anzuzeigen,
gehen Sie folgendermaßen vor:

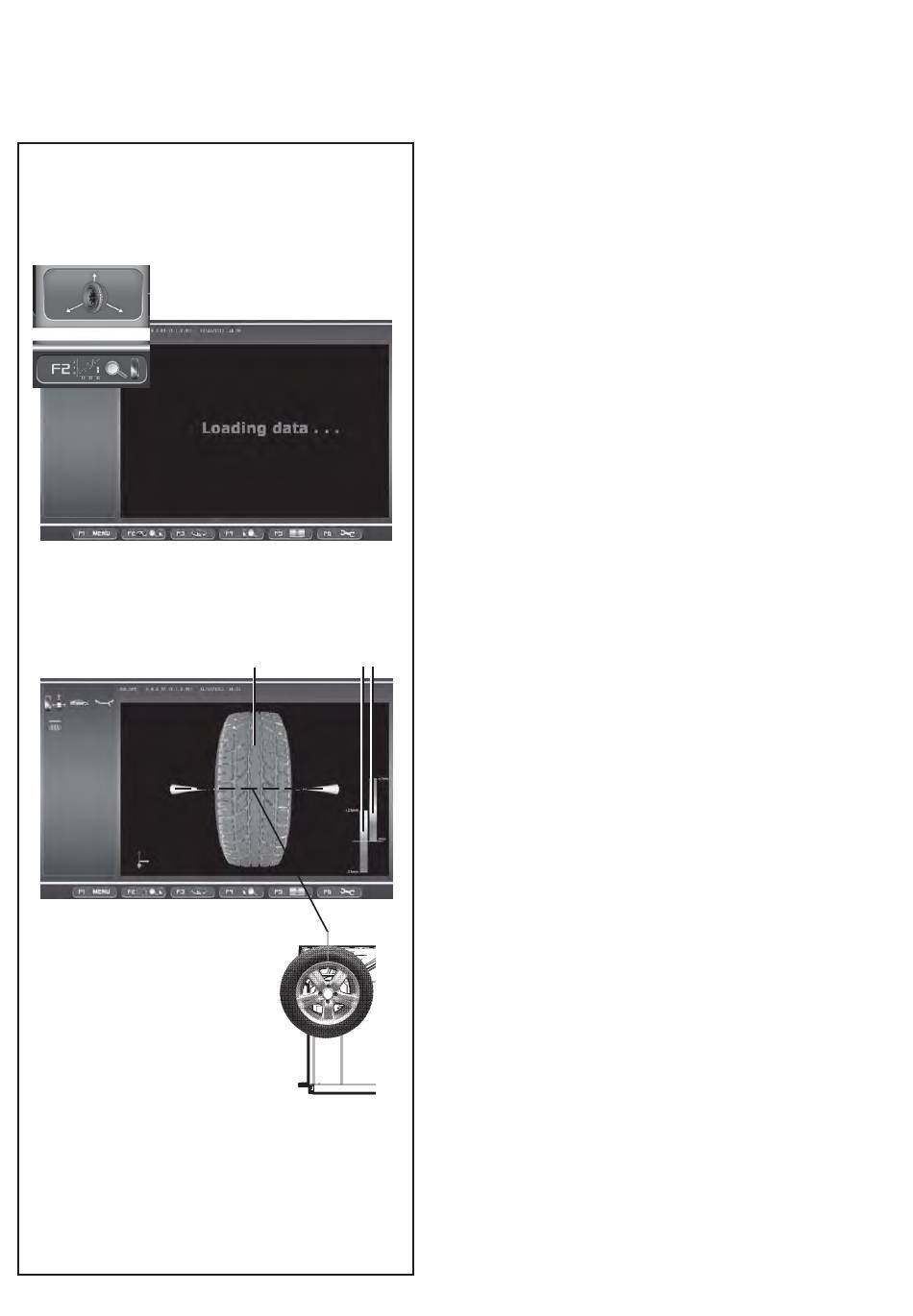

Menü F2, Punkt "3D PLOT" (2, Abb. 7-91);
es erscheint der Text "Loading data..." und danach die
Seite "3D PLOT" (Abb. 7-92).
Abb. 7-92
In der Mitte des Bildschirms sehen Sie die
dreidimensionale Rekonstruktion des gesamten Rads (A).
Hinweis:
Bei der Darstellung des Rads von vorne am Bildschirm
entspricht der Zeiger "I" (Abb. 7-92) der physischen
12-Uhr-Stellung und wird dementsprechend beim
Drehen des Rads aktualisiert.
Die Farbskala wird der Außenstruktur des Reifens aufgrund
der unterschiedlichen Höhe, der Unebenheiten und der
Vertiefungen der Oberfläche zugewiesen. Die Färbung der
Felge ist immer neutral (grau).
Auf der rechten Seite befinden sich die Skalen zur
Steuerung der Farbempfindlichkeit (B).
Die linke Skala bezieht sich auf die Flanken, die rechte
auf das Profil.
Die Empfindlichkeit der Farbskalen, die auf die
Höhenunterschiede der Oberflächen angewandt werden,
wird mit der Menütaste F5 gesteuert.
HinweisHinweis:
Die Farbunterschiede ergeben sich aus den
Vertiefungen und Vorsprüngen der Oberfläche. Wenn die
Bandbreite der Farbskala, die auf die Oberflächen
angewandt wird, komprimiert wird, erhält man eine
bessere Definition gegenüber einer niedrigeren
Tiefenvariation des Profils.
Wird hingegen ein Rad mit tiefen Profilblöcken der
Lauffläche analysiert, muss die Farbskala erweitert
werden, um größere Höhenunterschiede mit zu umfassen.
Es wird daher empfohlen, die Farbskala aufgrund des
Zustands der Lauffläche einzustellen, um jede mögliche
Gesamtunregelmäßigkeit
hervorzuheben.
Um die Empfindlichkeit zu verändern, gehen Sie
folgendermaßen vor:
Drücken Sie die Menütaste F5 im oberen Teil, um die
Farbskala zu verkleinern.
Die gesamte Farbpalette wird in einem engeren
Veränderungsbereich der Oberflächen verwendet
(abgenutzte Lauffläche).
Drücken Sie die Menütaste F5 im unteren Teil, um die
Farbskala auszuweiten. Die Farben kennzeichnen
größere Höhenunterschiede (Lauffläche mit tiefem
Laufflächenprofil).
geodyna OPTIMA II
durch
Verschleiß
