Betrieb - AUTOMATISCHE
"OPTIMA FULL DIAGNOSTIC"
RAD Nr. 1
Nach Abschluss des Messlaufs:
Die Auswuchtmaschine erfasst die vom optima-Programm
vorgesehenen Messwerte und führt zum Schluss mit dem
hinteren Laserscanner eine Abtastung des Reifens durch,
um die Konizitätsindexe zu erfassen.

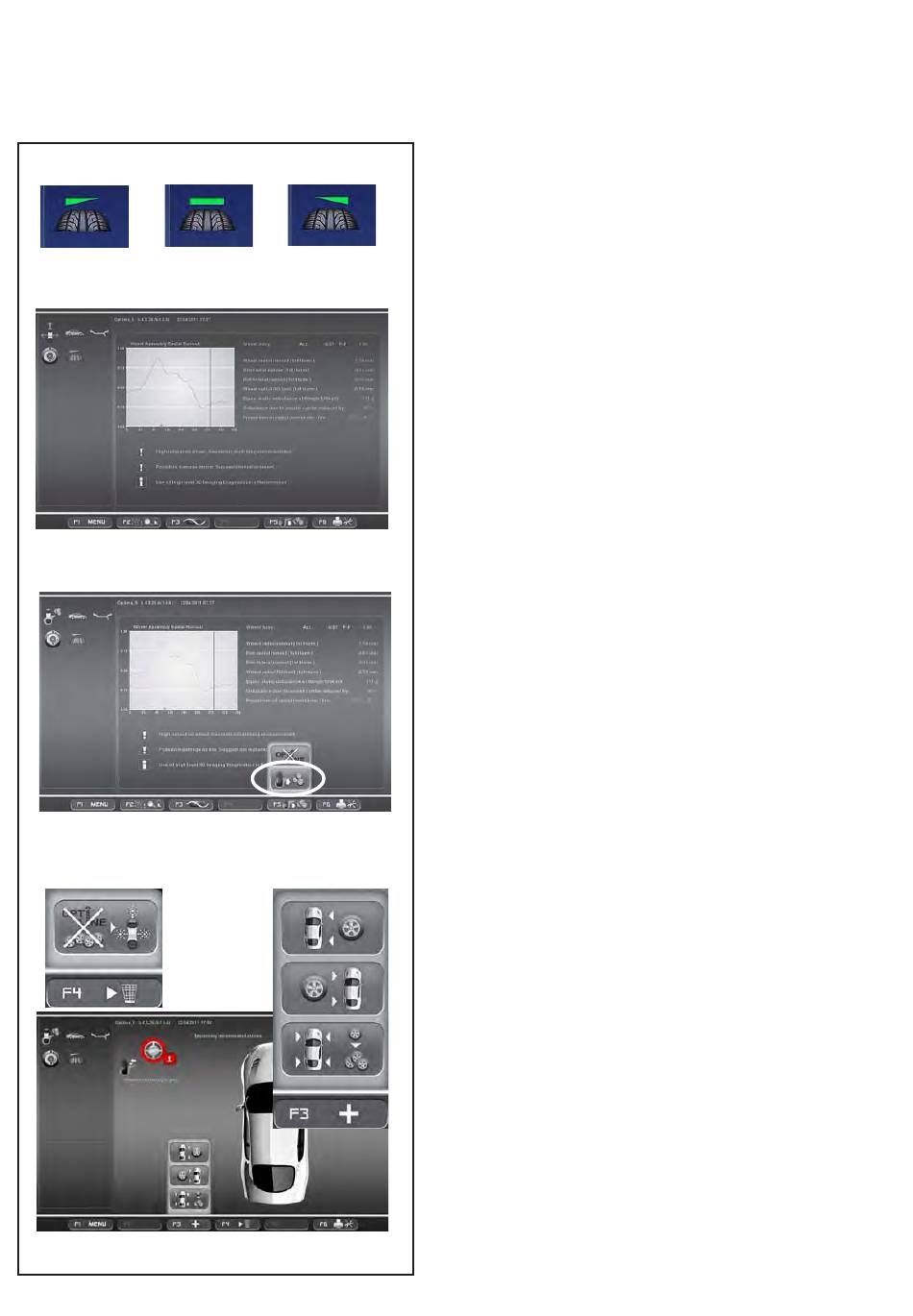

Auf der OPTIMA-Eingangsseite (OPTIMA ENTRY)
erscheint das Symbol für die Ausrichtung der Konizität
des Reifens (Abb. 7-100).
Die Symbole (Abb. 7-102) haben folgende Bedeutung:
1) Erfassung der Konizität des Reifens mit einem Zugwert
nach LINKS.
2) Erfassung der Konizität des Reifens mit einem
NEUTRALEN Zugwert.
3) Erfassung der Konizität des Reifens mit einem Zugwert
nach RECHTS.
• Führen Sie das Auswuchten der Ebenen und die
eventuell von optima empfohlenen Korrekturen aus.
• Nehmen Sie das Rad von der Auswuchtmaschine ab.
Rufen Sie die Seite "Set of Wheels" vom Menü F5 aus
auf (Abb. 7-101). Auf dem Bildschirm werden eine Zahl
und eine Farbe angezeigt, die dem Rad zugeteilt wurden
- sie dienen dazu, es zu kennzeichnen, bis der Vorgang
abgeschlossen ist (Abb. 7-103).
Von nun an haben die Tasten in den Menüs F3 und F4 die
folgenden Auswahlpunkte (Abb. 7-103):
Menu F4:
1 Zum Verlassen des OPTI LINE Modus. Die Maschine
kehrt zum OPTIMA Eingangsbild zurück und wartet
auf weitere Befehle.
Menu F3:
2 Dient zum EINFÜGEN eines Rads, das ausschließlich
4
auf der linken Fahrzeugseite montiert werden darf; bei
Reifen, deren Richtung vorgegeben ist.
3 Dient zum EINFÜGEN eines Rads ohne
3
Richtungsbindung, das daher auf beiden Seiten des
Fahrzeugs verwendet werden kann.
4 Dient zum EINFÜGEN von Rädern, die ausschließlich
2
auf der rechten Fahrzeugseite montiert werden dürfen;
bei Reifen, deren Richtung vorgegeben ist.
Zum Fortfahren,
•
Wählen Sie eine der Positionen 2, 3 oder 4, um
das Rad zu dem Satz hinzuzufügen und
gegebenenfalls die Montagelage an der
vorgegebenen Seite zuzuteilen (3 oder 4).
