DAZE Power Manager Manuel D'installation page 86

PT

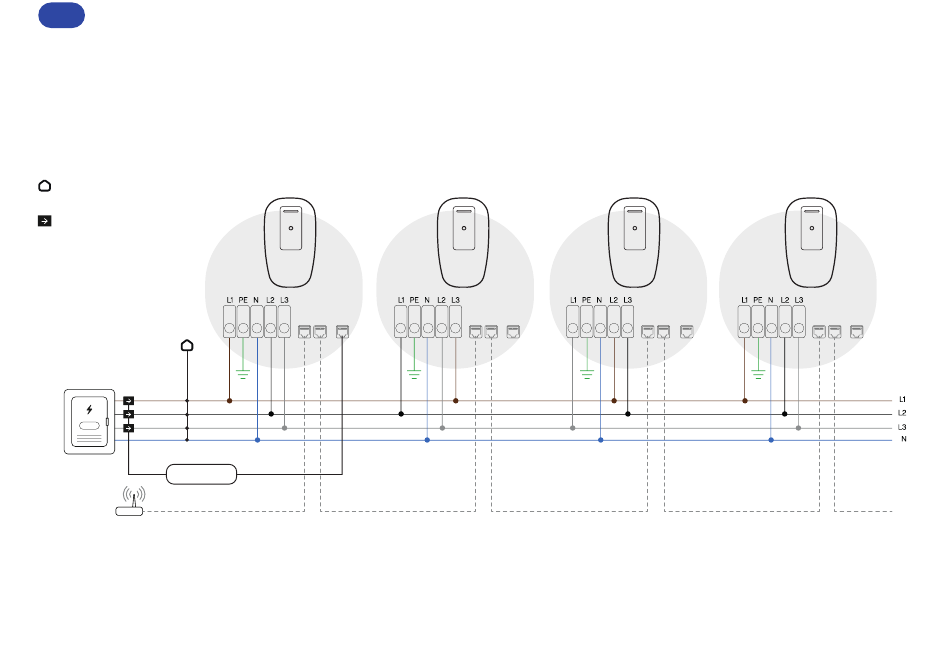

- Para Dazebox Share, Duo e Urban: conecte a CT box à porta Ethernet (PM) e o roteador à porta Ethernet (IN) do Master (veja a figura
abaixo). Para os Slaves, conecte a porta Ethernet de saída (OUT) do Master à porta de entrada (IN) do primeiro Slave. Repita a conexão
OUT/IN entre os Slaves. Consulte o capítulo "Conexões" do manual de instalação do carregador para a identificação das portas.
= Outros consumos sob
o mesmo contador
= Sensor de corrente
CT box
Router
86.
Carregador Carregador
Master
IN OUT PM
Carregador
Slave Slave
IN OUT PM
Carregador
Slave
IN OUT PM IN OUT PM
