DAZE Power Manager Manuel D'installation page 23

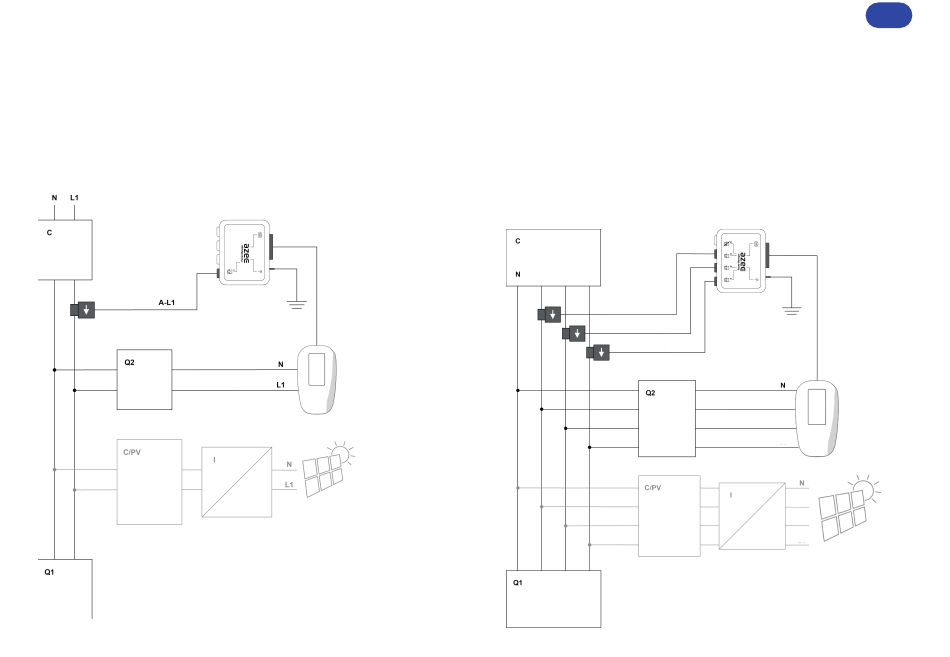

3. Schema di collegamento di PM03M in impianto monofase
C: contatore
Q1, Q2, ...: armadi elettrici
B: scheda CT box
A-L1 / L2 / L3: sensore di corrente
C-PV: contatore fotovoltaico / I: inverter fotovoltaico
(se fotovoltaico presente)
NOTA: Il sensore A deve essere montato a monte
del collegamento del caricatore per monitorare i
suoi consumi, oltre a tutti i carichi collegati sotto
il contatore
B
*
caricatore
Daze
4. Schema di collegamento di PM03T30/PM03T100 in impianto
trifase
C: contatore
Q1, Q2, ...: armadi elettrici
B: scheda CT box
A-L1: sensore di corrente
C-PV: contatore fotovoltaico / I: inverter fotovoltaico
(se fotovoltaico presente)
L3 L2 L1
A-L3
A-L2
A-L1
NOTA: I sensori A devono essere montati a monte
del collegamento del caricatore per monitorare i
suoi consumi, oltre a tutti i carichi collegati sotto
il contatore
IT
B
*
L3
caricatore
Daze
L2
L1
L3
L2
L1
23.
