4. La CT box (codes : PM02M, PM02T, PM02T100)
peut être fixée sur un rail DIN, en la verrouil-
lant en tirant et relâchant le crochet prévu à
cet effet (Fig. 5). La CT box compacte (codes :
PM03M, PM03T30, PM03T100) peut être simple-
ment placée librement à l'intérieur du tableau
électrique.
Pour la connexion, il est nécessaire :
- Pour Dazebox C, représenté en Figures 3a et 4a, le câble réseau blindé doit
passer par un trou du presse-câble (PG), en brisant le fond aveugle à l'aide d'un
tournevis. Ce presse-câble possède deux trous aveugles Ø5 mm, l'un destiné
au Power Manager, l'autre pour le câble bipolaire de la bobine de déconnexion
(consulter le manuel d'installation de Dazebox C).
- Pour Dazebox Home et Share T / S / TK / SK, représenté en Figures 3b, 3c, 3d, 3e,
3f, 3g, 3h, 3i, 4b, 4c, 4d, 4e, 4f, 4g, 4h, 4i, le câble réseau blindé passe par un trou
de la membrane passe-câble (M).
- Pour Duo T / S, représenté en Figures 3l et 4l, le câble réseau blindé passe par
un trou de la membrane passe-câble (M).
- Pour Urban T / S, représenté en Figures 3m et 4m, le câble réseau blindé passe
par un trou de la membrane passe-câble (M).
NOTE : Pour le bon fonctionnement du Power Manager, il n'est pas possible
d'utiliser des rallonges pour le câble du capteur.
38.

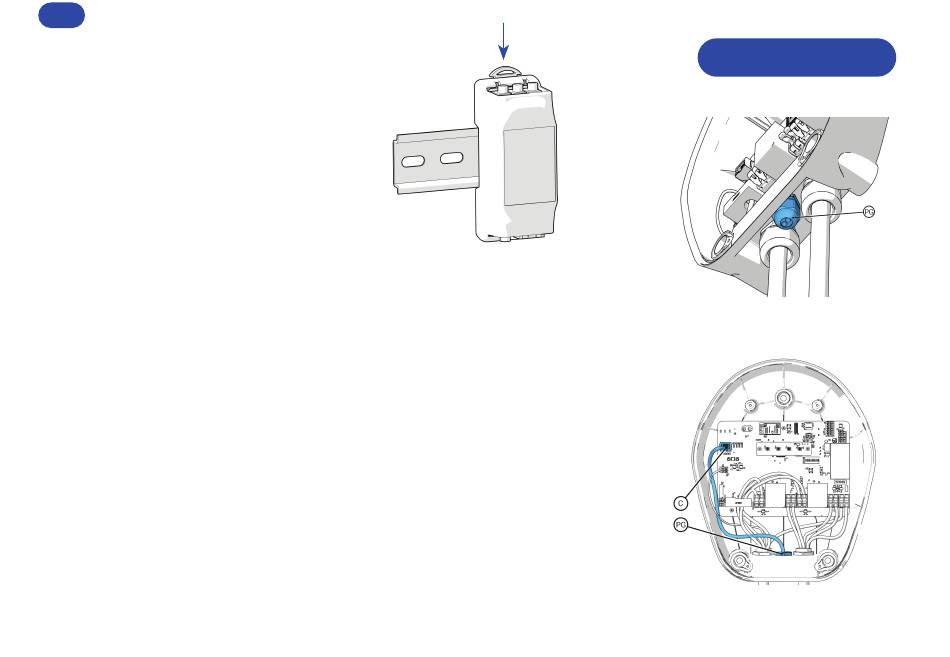

Fig.5
Dazebox C
Fig. 3a
Fig. 4a
