DAZE Power Manager Manuel D'installation page 78

PT

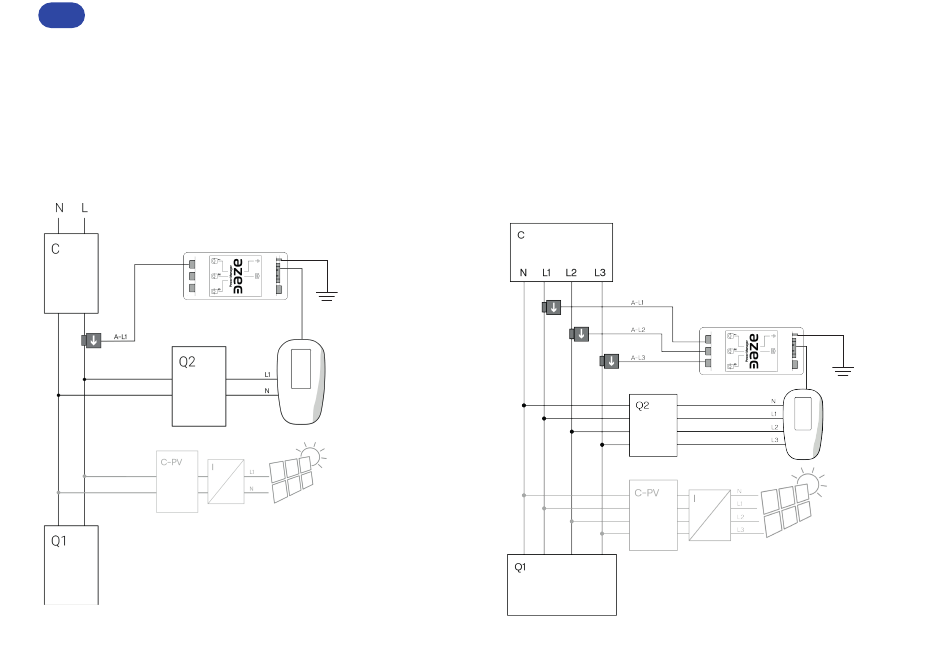

1. Esquema de conexão do PM02M em instalação monofásica
C: contador
Q1, Q2, ...: quadros elétricos
B: placa CT box
A-L1: sensor de corrente
C-PV: contador fotovoltaico / I: inversor fotovoltaico
(se fotovoltaico presente)
B
NOTA: O sensor A deve ser instalado a montante
da conexão do carregador para monitorar seu
consumo, além de todos as cargas abaixo do
contador.
78.
*
caricatore
Daze
2. Esquema de conexão do PM02T/PM02T100 em instalação
trifásica
C: contador
Q1, Q2, ...: quadros elétricos
B: placa CT box
A-L1 / L2 / L3: sensor de corrente
C-PV: contatore fotovoltaico / I: inverter fotovoltaico
(se fotovoltaico presente)
NOTA: O sensor A deve ser instalado a montante
da conexão do carregador para monitorar seu
consumo, além de todos as cargas abaixo do
contador.
B
1
2
3
*
caricatore
Daze
